Установка акустической системы в автомобиль своими руками — e-fee.ru
Установка акустической системы в автомобиль своими рукамиДля многих водителей автомобиль – второй дом. Особенно если большая часть дня проходит за рулём. Чтобы как-то развлечь себя в салоне машины, автолюбители устанавливают в ней аудиосистему. Независимо от уровня комфортности вашего авто, непросто сразу разобраться, какой должна быть акустическая система.
Вначале рассмотрим, какая магнитола будет предпочтительнее для вашего авто. Первым из факторов, определяющих выбор, является установочный размер. В основном в продаже присутствуют ресиверы двух размеров: 1DIN и 2DIN. Основное отличие между ними — их высота, так как глубина посадочного места у всех одинаковая 180 мм. Высота магнитолы с установочным размером 1DIN — 50 мм, а с размером 2DIN соответственно 100 мм. Автомагнитолы такого размера более современны и имеют больше технических возможностей, однако, они и более дорогие. Для выбора нужно вначале определить для себя, какие именно функции вам будут необходимы. Также важно и необходимо учесть выходную мощность вашей будущей магнитолы. Она должна быть не менее 4х50 Вт, при этом акустическая система обычно в 3 раза мощнее. Именно выходной мощностью усилителя магнитолы и определяется, насколько качественным будет звук в салоне вашего автомобиля. И последнее в этом ряду из наиболее важных факторов — это выбор бренда. Так как на данный момент производителей авторесиверов достаточно много, выбирать стоит автомагнитолы наиболее конкурентоспособных фирм. Такими на современном рынке являются: Pioneer, Kenwood, JVC, Sony, которые хорошо зарекомендовали себя среди автолюбителей.
Ставь лайк
e-fee.ru
Как сделать хороший автозвук в машине?
Качество и уровень звучания в автомобиле — частая проблема, которая портит автовладельцу всё удовольствие от езды. Сколько дискуссий было проведено на эту тему, перепробовано множество автомобильных акустических систем, созданы десятки модификаций из различных систем — и всё для того, чтобы получить идеальный автозвук, который не будет вызывать нареканий даже у отъявленных меломанов.
Правила и способы создания идеального звучания
Аппаратура устанавливается в строгом соответствии с теми рекомендациями, которые были даны производителем. Хоть изучение инструкций и не характерно для россиян, но пусть автозвук будет исключением из правил. Это правило относится к любой технике, даже к автомобильной антенне.
Если автозвук устанавливается не с чистого листа, а расширяются возможности уж имеющегося оборудования, то нужно обязательно руководствоваться чувством меры. Перестараться очень легко, но стоит ли из машины делать концертный зал? Наверное, это уже будет лишним.
Правильный выбор типа акустики имеет не последнее значение для создания аудиосистемы, которая максимально полно будет отвечать требованиям пользователя. Для прослушивания поп-музыки достаточно будет установить аудиосистему, в состав которой войдёт качественная магнитола и набор из трёх динамиков. При желании включить басы в общий автозвук не обойтись без установки сабвуфера и усилителя, которые будут служить дополнением к вышеописанным элементам.
При выборе оборудования стоит обращать внимание только на известные фирмы, продукция которых пользуется большим уважением среди специалистов. Пусть вы и переплатите немного за бренд, зато получите качественный продукт, который прослужит долгое время и не будет огорчать вас возникновением неисправностей.
Способы создания акустической системы
Выделяют два основных способа, которыми можно руководствоваться при желании создать хороший автозвук в салоне автомобиля:
- Подбор отдельных компонентов, которые в дальнейшем будут монтироваться и настраиваться. Сложно, дорого, требует профессионального подхода.
- Использование готовых систем, которые проверены временем и опытом других пользователей.
Характеристики отличного звука в машине
Принцип соответствия
Нет единой акустической системы, которая была бы идеальной для каждого автомобиля. Объяснение этому факту скрывается в необходимости проведения подбора системы в соответствии с объёмом салона. Для этого необходимо подбирать динамики не только по размеру, но и по типу. Всего различают два типа динамиков: коаксиальные и широкополосные. Первый тип динамиков является более популярным за счёт разделения диапазона воспроизведения на некоторое количество частей. Эта особенность позволяет добиться объёмного звучания. Соответственно, и цена у них выше, чем у их широкополосных собратьев. Не зря же именно такие колонки устанавливаются в кроссоверах. Секрет идеального звучания в салоне автомобиля скрывается именно в таких дорогостоящих колонках.
Выбор правильного места
Сделав свой выбор относительно оборудования, на основе которого будет осуществляться установка автозвука, можно приступать к выбору места. Этот момент крайне важен, поскольку имеет существенное влияние на качество звука. Для облегчения этой задачи можно создать схематическое изображение. Во многих автомобилях на этапе их создания отводятся места для установки колонок. Они являются оптимальными для организации идеальной аудиосистемы. Если под каждую колонку имеется своё место, то не стоит идти наперекор рекомендациям производителя и «заново изобретать колесо». Для выделения дополнительных мест стоит обратиться к специалистам, которые соорудят специальные подиумы для установки динамиков.
Вопрос звукоизоляции
Окончательно определившись с местом для расположения системы автозвука, требуется заняться вопросом шумоизоляции и виброизоляции. Эта работа будет длительной, кропотливой и изнурительной, но без неё автозвук не будет достаточно хорош и все ваши затраты на покупку дорогостоящего оборудования будут сведены к нулю. Смысл шумоизоляции заключается в снятии внутрисалонного покрытия и замене его на материал с шумоизоляционными свойствами. Тщательность и полнота выполнения работ определяют качество звучания.
Когда с этой работой будет покончено, можно устанавливать автозвук. Особое внимание стоит уделить тщательности крепления динамика к кузову, чтобы исключить вероятность образования дополнительного резонанса.
Никто не говорит, что будет легко и не затратно. Всё-таки сделать хороший автозвук — это большая работа, с которой даже опытный специалист будет долго возиться. Но у того человека, который чего-то сильно хочет и предпринимает для этого всё возможное и от него зависящее, обязательно получится добиться желаемого. Ваш кропотливый труд будет вознаграждён сполна, и в вашей машине будет присутствовать лучший автозвук, который только можно себе представить.
carextra.ru
Установка акустической системы в автомобиль своими руками — DRIVE2
Установка акустической системы в автомобиль своими руками
Для многих водителей автомобиль – второй дом. Особенно если большая часть дня проходит за рулём. Чтобы как-то развлечь себя в салоне машины, автолюбители устанавливают в ней аудиосистему. Независимо от уровня комфортности вашего авто, непросто сразу разобраться, какой должна быть акустическая система.
Вначале рассмотрим, какая магнитола будет предпочтительнее для вашего авто. Первым из факторов, определяющих выбор, является установочный размер. В основном в продаже присутствуют ресиверы двух размеров: 1DIN и 2DIN. Основное отличие между ними — их высота, так как глубина посадочного места у всех одинаковая 180 мм. Высота магнитолы с установочным размером 1DIN — 50 мм, а с размером 2DIN соответственно 100 мм. Автомагнитолы такого размера более современны и имеют больше технических возможностей, однако, они и более дорогие. Для выбора нужно вначале определить для себя, какие именно функции вам будут необходимы. Также важно и необходимо учесть выходную мощность вашей будущей магнитолы. Она должна быть не менее 4х50 Вт, при этом акустическая система обычно в 3 раза мощнее. Именно выходной мощностью усилителя магнитолы и определяется, насколько качественным будет звук в салоне вашего автомобиля. И последнее в этом ряду из наиболее важных факторов — это выбор бренда. Так как на данный момент производителей авторесиверов достаточно много, выбирать стоит автомагнитолы наиболее конкурентоспособных фирм. Такими на современном рынке являются: Pioneer, Kenwood, JVC, Sony, которые хорошо зарекомендовали себя среди автолюбителей.
Также важен выбор динамиков для автомобиля. Акустические системы, используемые в авто, делятся на компонентные и коаксиальные. Акустическая система, которую называют компонентной, состоит из двух динамиков, воспроизводящих свои составляющие отдельно, низкочастотный – низкочастотную, высокочастотный – высокочастотную. Обычно в таком комплекте также присутствует кроссовер, производящий деление между динамиками. Стоимость такой акустической системы довольно внушительная и по карману не каждому автолюбителю. Другой тип акустической системы – коаксиальная, состоит из нескольких головок, размещенных в одном динамике. Одна из которых низкочастотная, вторая — высокочастотная. Естественно, следует подбирать динамики того размера, которые соответствуют вашему автомобилю. Также придется выбрать количество полос. Двухполосные динамики подразумевают наличие двух низкочастотных головок и двух высокочастотных. Соответственно, трехполосная состоит из шести динамиков, два из которых — высокочастотные, два отображают средние частоты и два низкочастотных. Достоинство второго вида в том, что каждый динамик будет воспроизводить свой диапазон, что приведет к снижению искажений.
Поскольку салон автомобиля по объему далек от концертного зала, установку динамика производят в таких точках, которые обеспечивают более объёмный звук. Среднечастотные динамики устанавливаются в основном в специальные отверстия в передней двери. Также местом установки динамиков могут служить боковые панели торпеды, крепить их нужно не к пластиковым деталям обшивки, а к металлу кузова или дверей, чтобы не было дребезжащих звуков. Для лучшего восприятия звука высокочастотные динамики, в народе называемые «пищалки», нужно устанавливать на уровне головы сидящего человека. Не стоит обтягивать динамики декоративной тканью, устанавливать дополнительные сетки, заглушки и прочее, для этого лучше использовать специальные материалы. Задняя акустика предназначена поддерживать звуковую картину и не может быть самостоятельным источником звука. Тыловые динамики устанавливают на специальных подиумах, исполняемых в задней полке. Так как низкие частоты не улавливаются человеческим ухом (мы их воспринимаем как вибрацию автомобиля), то сабвуфер можно установить в любом месте, даже в багажнике.
Для подключения автомагнитолы обычно используется многожильный провод, с сечением не менее 4 мм. Для подключения динамиков используется специальный акустический провод, который уменьшает потери мощности. Провода прокладываются в специальных гофрах, чтобы исключить трение о металлические детали кузова. Прокладка провода очень ответственное мероприятие. И нужно относиться к нему со всей ответственностью. Все соединения делают на колодках или при помощи пайки. Кроме того, необходимо обеспечить защиту проводки от короткого замыкания. Для чего в цепь подключения магнитолы ставится плавкий предохранитель. При подключении динамиков, и вообще всей акустической системы, очень важно соблюдать полярность. При ошибочном подключении, звук будет глухим или его не будет совсем.
Немаловажную роль в комфортном восприятии музыки играет шумоизоляция вашего автомобиля. Звукоизоляция выполняется с целью оградить салон авто от посторонних звуков, то есть шума двигателя, шин, стука дождя по кузову. Шумоизоляция («обесшумка») позволяет уменьшить резонанс и увеличить звукоотдачу. Необязательно устанавливать автоакустику своими руками. Но современные СТО и салоны автозвука далеко не всем автолюбителям по карману. Поэтому, имея минимальные знания в электротехнике, можно оборудовать автомобиль качественной акустической системой самостоятельно.
www.drive2.ru
Установка автозвука своими руками | Составляющие хорошего автозвука
Добиться качественного звука в автомобиле не так просто как кажется на первый взгляд. Все кажется просто: купил дешевую автомагнитолу «мистери» за 2000р, ведь в ней присутствуют все возможности магнитолы по цене в 8000р, сабвуфер за три копейки, тонкие дешевые провода искажающие звук и что самое ужасное, приводящие к возгоранию (особенно в летний период).
В результате вроде и играет музыка, но не с таким пробивающим и одновременно мягким и глубоким басом, как у друга Пети. В чем секрет? Все просто, чтобы добиться хорошего автозвука, сначала вам необходимо понять основы и выбрать хорошее оборудование, исходя из собственных предпочтений.
Именно о главных составляющих хорошего автозвука мы и поговорим, а в последующих статьях мы подробно будем разбирать каждое устройство. Поэтому добавляйтесь в социальные сети и подписывайтесь на ленту новостей сайта. Давайте начнем с составляющих.
Составляющие автозвука
Вся система система состоит из головного устройства (в простонародье магнитола), усилителя (от одного до бесконечности), динамиков и конечно же качественной проводки. Ниже кратко будет рассказано о каждой составляющей.
Какая должна быть автомагнитола?
Качественного автозвука без хорошей магнитолы просто не добиться, поэтому это первое, о чем необходимо побеспокоиться. Как и остальные составляющие, головное устройство влияет на качество звука и даже если у вас будет хороший саб и усилитель, а сама магнитола окажется полным шлаком, то о хорошем звуке можете забыть .
Качество сборки
При выборе ГУ (головного устройства) я рекомендую опираться в первую очередь на бренд и качество сборки. Pioneer и Alpine — бренды которые хорошо себя зарекомендовали на современном рынке. В среднем за 4000-12000 вы купите довольно неплохую магнитолу. Такие монстры как McIntosh, Denon и Nakamichi больше рассчитаны профессионалов.
Ну, а если ваш бюджет слишком ограничен и вы все равно не хотите прислушиваться к советам, то обратите внимание на Mystery, Prology, Challenger и тд.
Здесь можно дать один совет: помните — лучше купить не навороченную, а качественную магнитолу для прямого назначения. Большинство производителей второго эшелона предлагают устройство напичканное бестолковыми функциями, которые мало того что почти не работают, так и пользоваться в принципе ими вам не придется.
Узконаправленное устройство справится со своей задачей намного лучше мультимедийного комбайна — это было проверено уже много раз.
Количество линейных выходов
Далее, мы смотрим на количество линейных выходов. Один линейный выход позволяет подключить один двух канальный усилитель. Два выхода позволит подключить четырех канальный усилитель и тд. Более подробно про усилители написано в другой статье.

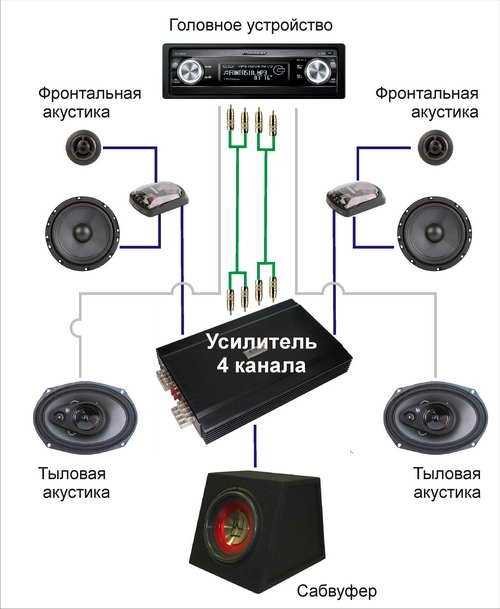

Ниже представлена простая схема, которая должна помочь понять суть линейных выходов.
Помните, если в магнитоле отсутствуют линейные выходы то нам это неинтересно и следует присмотреться к другому устройству.
Управление, дизайн
Да, именно на управление. При выборе магнитолы тыкаем на все кнопки, проверяем джойстик, смотрим где спрятаны настройки эквалайзера, как быстро перключается трек и тд. Если есть лишние деньги то лучше вложить их в проводку то можно купить магнитолу с навороченным дизайном. Хотя лично я предпочитаю поражать людей качественным звуком, а не понтами.
Стоит отметить, что в условиях частой фальсификации продукции, конкретно указать, какая лучше магнитола практически невозможно, поэтому приобретение автомобильной системы даже в фирменных магазинах обязательно должно сопровождаться «живой» проверкой параметров.
Более подробно о выборе магнитолы написано здесь — Как выбрать автомагнитолу
Выбор динамиков
На первый взгляд выбор динамиков — сложнейшая задача для новичка, ведь не все динамики можно установить в штатные места, причем ограничение не столько в их габаритных размерах, как в технических характеристиках, точнее АЧХ.
На что обратить внимание при покупке:
Диаметр динамика Чем больше физический диаметр динамика и магнита, тем громче он будет воспроизводить звук.
Чувствительность динамика. Данное понятие отражает можно сказать КПД динамика. Чем больше эта цифра тем качественнее и громче будет играть динамик.
Материал динамика
Типы динамиков
Широкополосные динамики – воспроизводят основную звуковую полосу с явным подъемом звучания средних частот и падением на низах и высоких. На дешевых динамиках качественного звучания добиться не возможно.
Широкополосный динамик Beyma 6P200FE. Источник samodelka.ru
Коаксиальная акустика – имеет несколько видов конструкций, но принцип один – разделение воспроизведения всей звуковой полосы на несколько динамиков, причем каждый работает на заданной частоте, обеспечение которой возлагается на фильтры, простейшие из них – это конденсаторы.
Такая акустика имеет общий корпус с двумя динамиками, что не составляет труда устанавливать ее своими руками вместо штатных громкоговорителей. Ценовая категория коаксиальной акустики не высока, зато можно добиться приемлемого качества.
Коаксиальный динамик Soundstream SST8.2
Компонентная акустика – больше подходит для искушенных слушателей, т.к. качество звучания значительно отличается из-за использования отдельных частотно разделенных динамиков, причем система требует дополнительного пространства с более проблематичной установкой. Иногда приходится изготавливать дополнительные подиумы, а расположение динамиков сильно влияет на восприятие звука.
Так очень важно правильно установить высокочастотные «пищалки», от которых зависит ощущение «полета» музыки, поэтому их необходимо устанавливать как можно выше без преград выходного звука т.к. ВЧ легко гасится. Такие системы чаще всего выполняются трехполосными, причем низкочастотные составляющиединамики можно устанавливать в любом месте, ведь человеком место НЧ-излучения не определяется.
В большинстве случаев их устанавливают на усиленный подиум возле заднего стекла, но бывают варианты установки в двери или под облицовочную панель, ведь НЧ слабо гасится. Среднечастотные динамики же устанавливаются на штатные места.
Трех полосная компонентная акустика DLS C36
Сабвуфер или глубокий бас позволяет насладиться низкими частотами, поэтому качественный автозвук своими руками без него создать практически не возможно. Выбор сабвуфера основывается на конструктивных его особенностях, габаритных размерах и АЧХ применяемого в нем динамика.
О том, как выбрать хорошую акустику читайте эту статью
Выбор сабвуфера
Определение, какая автомобильная акустика лучше подойдет для вашего случая, должно основываться на типе сабвуфера, ведь именно он несет важнейшую функцию воспроизведения мягкого, но мощного баса.
Бесспорен тот факт, что купить штатный сабвуфер значительно проще, но вот его установка может создать большие осложнения, причем его звучание в салоне машины может сильно отличаться из-за резонанса кузова и облицовки. Поэтому настоящие поклонники качественного автозвука всегда изготавливают свои конструкции сабвуфера с полным подбором низкочастотных динамиков по АЧХ:
- Резонансная частота (Fs) НЧ-динамика без какого-либо акустического оформления подбирается как можно ниже. В среднем этот параметр составляет 20-25 Гц, причем динамики с более низким порогом встречаются крайне редко, а вот верхний предел – это 40 Гц. Стоит учесть, что в некоторых случаях модификаций конструкций сабвуфера очень низкая резонансная частота становится помехой, вызывая сильные вибрации, приводящие к искажению звучания.
- Полная добротность (Qts) динамика указывает на важнейший фактор – мощность излучения на резонансной частоте, т.е. чем выше добротность, тем больше динамик выдает резонансную частоту, а чем она ниже, тем динамик «мягче» воспроизводит, цепляя смежные частоты. Стоит учесть, что чем больше магнит динамика, тем полная добротность ниже, хотя эта зависимость не столь строга, ведь на Qts влияют и другие факторы. Проектируя сабвуфер, необходимо учесть, что добротность ниже 0,3-0,35 считается низкой, а больше 0,5-0,6 – принято считать высокой.
- Эквивалентный объем (Vas) определяется жесткостью акустического подвеса динамика и его диаметром, причем, чем мягче подвес и больше диффузор, тем больший объем воздушной подушки необходим, ведь громкоговоритель при таких параметрах очень чувствителен к внешнему воздушному воздействию. Другими словами обязательно необходимоучитывать этот параметр для правильного подбора объема сабвуфера, ведь большие мягкие диффузоры имеют предпосылки для большой отдачи мощности (раскачки), но требуют большой воздушной подушки для правильной работы без искажений. Поэтому динамики с одинаковой резонансной частотой и размером диффузора, но разной жесткостью акустической подвески будут по-разному звучать в одном и том же корпусе сабвуфера.
Правильно подобрать динамики для сабвуфера – это полдела, более сложная стадия –расчет его размера, объема мощности и выбор корпуса:
Виды корпусов
Закрытый ящик (sealedbox) – самый простой тип изготовления сабвуфера, ведь динамик устанавливается в герметичный ящик заданного объема. При простоте конструкции такой тип сабвуфера имеет ряд преимуществ:
- Простота расчета объема ящика, которая соответствует эквивалентному объему.
- Упругая реакция воздушной подушки во всем рабочем диапазоне обеспечивает снижение перегрузок и уменьшает вероятность механического повреждения.
- При правильном подборе размеров ящика и самого динамика воспроизведение басовых нот столь отличное, что нет равных.
- Оклеивание сабвуфера изнутри звукопоглощающим материалом позволяет увеличить динамический объем ящика на 15-20 %.
Но в этой конструкции есть своя «ложка дегтя» — это самый низкий КПД из всех типов конструкций.
Сабвуфер Blaupunkt GTb-1200 BOX
Фазоинвертор (ventedbox) –самый распространенный тип сабвуфера, имеющий щадящий режим для самого динамика, т.к. ящик имеет заданных размеров отверстие для связи с атмосферой. Часть колебательной энергии в фазоинверторе передается воздушной подушке в ящике, что усиливает раскачку воздуха на определенной узкой (1-2 октавы) частоте, т.е. значительно повышается КПД, а искажения уменьшаются до минимума.
Фазоинвертор более сложен в настройке, ведь помимо учета, как выбрать акустику для него, необходимо правильно рассчитать объем ящика, сечение и длину тоннеля. Последний часто изготавливают с регулировкой длины тоннеля, чтобы правильно подобрать на месте желаемую частоту резонанса.
Полосовой громкоговоритель (bandpass) – самый сложный конструктивный тип сабвуфера, объединяющий в себе фазоинвертор и закрытый ящик, т.е. сабвуфер разделен на два пространства, выполняющих роль фильтров высоких и низких частот. Сам динамик несет функцию перегородки и воспринимает воздушную нагрузку сразу с двух сторон по принципу симметричной нагрузки.
Полосовой громкоговоритель имеет максимальный КПД с АХЧ в графическом виде колокола. Причем подбором объемов и резонансной частоты передней камеры можно создать, как резкий подъем мощности на узкой полосе частот, так и более широкий диапазонный подъем низких частот с меньшим звуковым давлением.
Помимо высокого КПД такой тип сабвуфера излучает звук именно через тоннель, что позволяет расширить возможности установки. Размещение самого динамика может быть в любом месте, а подача звука организовывается через гибкий тоннель-рукав.
Бандпасс сабвуфер Ground Zero GZRB 2300X
Более подробно о выборе сабвуфера написано здесь — Как выбрать сабвуфер
Выбор усилителя
Для создания качественного звука вам непременно понадобится мощный усилитель (или даже два). Чтобы купить хороший усилитель и не переплатить лишние деньги, вам следует знать следующие особенности:
Запас мощности которой много не бывает, причем не нужно путать понятия мощности и громкости, ведь имея мощный усилитель – не обозначает, что прослушивание обязательно должно быть громким. Ведь выбирая машину с мощным двигателем, вы же не собираетесь постоянно с нее «выжимать все силы», так же происходит с автомобильными усилителями.
Причем запас мощности позволяет прослушивать музыку с большим качеством, ведь отсутствие перегрузок избавляет от нелинейных искажений и значительно снижает внесение фоновых шумов.
Мощность усилителя бывает номинальная (RMS) и максимальная (PMPO). Поэтому при покупке усилителя первым делом обращайте внимание на эту характеристику.
В качестве дополнительного усилителя перспективно брать аппарат с мощностью 100-200 Вт на канал, а мощность сабвуфера должна составлять не менее суммарной мощности всех динамиков, т.е. при 4 канальной системе по 100 Вт необходимо устанавливать сабвуфер не менее 400 Вт.
Хотите поучаствовать в соревнованиях по автозвуку, то устанавливайте систему с мощностью не менее 200 Вт на канал и сабвуфером 1000 Вт. Но, не забывайте, что при таких мощностях «неосторожное» прослушивание может привести к потере слуха.
Усилитель Alpine MRX-T15 общей мощностью в 150 Вт
Громкость или пиковое напряжение раскачки – с одной стороны, чем больше, тем лучше, а с другой стороны – раскачка более 100 дБ вызывает сильное давление на ушные перепонки, и, как следствие, возникновение головной боли,а при длительном воздействии даже проявляется понижение слуха. Поэтому вполне достаточно 90-95 дБ.
При этом не забывайте, что использование мощного усилителя с акустической системой меньшей мощности недопустимо из-за возникновения перегрузок даже при 50% мощности. А обратное несоответствие (АС мощнее усилителя) приводит к повышенной нагрузке на усилитель из-за проблем раскачки диффузоров с заниженной громкостью.
Поэтому очень важно соблюсти соответствие мощности и пиковой раскачки дБ усилителя и акустической системы.Стоит учесть, что, чем чувствительнее динамик (больший параметр дБ), тем меньше нужно мощности для создания критического травматического давления на ушную перепонку.
Амплитудно-частотная характеристика должна быть линейной во всем звуковом диапазоне от 20 Гц до 20000 Гц без сильных провалов или подъемов. Более качественными усилителями считаются аппараты с расширенным диапазоном до 32 кГц, но «среднестатистическое» ухо способно воспринимать только до 18 кГц, поэтому не стоит гнаться за расширением диапазона. Главное – это линейность АЧХ.
Количество выходных каналов на акустическую систему в автомобильных усилителях бывает разным, причем по их количеству в большей степени можно рассуждать об его качестве и актуальности (современности):
Одноканальный– применяется для подключения сабвуфера большой мощности.
Моно усилитель Alpine MRX-M100
2-х канальный усилитель позволяет подключить акустическую систему по принципу раздельных каналов, причем можно организовать, как простое стерео, так и псевдоквадро или ABC. Причем вместо двух динамиков, вы можете подключить сабвуфер. Но стоит внимательно отнестись к изучению «предполагаемых внутренностей» усилителя, т.к. встречаются грубые монофонические подделки с выходами на два канала (псевдостерео).
2-х канальный усилитель DLS RA20
3-х канальный усилитель сегодня редко используют, потому что 4-х канальные усилители позволяют подключить по мостовой схеме сабвуфер и две колонки. Однако 3-х канальный усилитель для такой цели будет лучше четырехканального, поскольку он будет выдавать лучшую мощность на канал.
3-х канальный усилитель DLS RA30
4-х канальный усилитель – большинство современных усилителей оборудованы именно такой схемой, причем качество их вполне достойное. Четыре канала позволят вам подключить 4 динамика, либо два динамика и один сабвуфер, конечно если у него хватит на это мощности. Если усилитель с довольно большим запасом, то можете подключить даже два сабвуфера.
4- канальный усилитель Kicx KAP-45
5-ти канальные усилители позволяют подключить один сабвуфер и четыре динамика. Такой усилитель позволит сэкономить место, однако хорошие модели обойдутся вам в круглую сумму. При покупке обращайте внимание на количество ватт выдаваемых на один канал.
5-ти канальный усилитель Alpine PDX5
И наконец 6-ти канальные усилители. Сейчас такие усилители используют довольно редко, так как многие используют всего 4-х или (что реже) 5-ти канальные усилители.
6-ти канальный усилитель Audison LRx 6.9 6-channel black
О том как выбрать хороший усилитель читайте здесь.
Выбор конденсатора
Конденсатор необходим для компенсации падения напряжения усилителя. Другими словами иногда усилителю может не хватить нужной мощности аккумулятора и тем самым может произойти «провал». Вот именно конденсатор позволяет компенсировать этот недостаток и добиться глубины звучания во время глубокого баса. Конденсаторы имеют запас емкости, которая измеряется в фарадах.
Кроме того, установка конденсатора позволяет снизить всплески в бортовой сети до безопасного уровня для всего электрооборудования, вообще при значительной мощности аудиосистемы рекомендуется поставить специализированный фильтр питания, в схему которого входит конденсатор и обеспечивает отсутствие дополнительных наводок и шумов в звуковых каналах.
Что еще вам необходимо
Приобрести и проложить подходящие провода, которые выбираются на основании мощности на каждый канал с учетом удаленности от усилителя, причем не забыть, что для гарантированной работы усилителя потребуется толстый провод на клемму аккумулятора.
Заключение
Теперь вы знаете, что необходимо для получения хорошего звука в авто и можете приступать к сборке своими руками. Но мы все же рекомендуем обращаться в сертифицированный сервисный центр, где профессионалы выполнят работу на высоком уровне, все что вам останется, это предоставить им купленное вами оборудование.
menspassion.ru
Автозвук для «чайников». Схемы построения автозвука — DRIVE2
планирования. Думаю с этим все согласятся! Ведь значительно проще составить заранее план и потом воплощать в жизнь его пункты, чем пытаться что-то сделать даже не понимая что, кидаясь из стороны в сторону-). Автозвук не исключение.
Первое что нужно сделать – составить схему построения аудиосистемы в своём авто. На сегодняшний день можно выделить три основных схемы построения звука в автомобиле:
1. «Классическая» — где звук воспроизводиться спереди, как бы со «сцены».
2. «Дискотечная» или «клубная» — где звук играет со всех сторон.
3. «Мультимедийная» — это как в системах «домашнего кинотеатра», т.е. система окружающего многоканального звука.
Теперь остановимся и рассмотрим вышеуказанные схемы более подробно. Выясним плюсы и минусы так сказать!
Схема №1 — «Классическая»
Такая схема, где весь звук идёт спереди (со «сцены») в мире caraudio считается наиболее правильной и для звука и для слушателя. Сразу скажу, что в соревнованиях по автозвуку применяется только она. И не зря! Человек всегда старается посмотреть в сторону источника звука. Разговаривая с собеседником, мы смотрим в его сторону. На концерте или спектакле мы ведь тоже не садимся спиной к сцене, правильно? Так уж устроены и взаимосвязаны наши органы чувств – зрение и слух. Поэтому в автомобиле вполне естественно стремление получить в результате звук «со сцены».
«Сценой» принято называть пространство в районе лобового стекла над приборной панелью автомобиля. В очень хороших аудиосистемах виртуальное пространство сцены выходит за пределы салона, и певица вполне может петь на краю вашего капота! Добиться этого тяжело, но возможно.
Любое нормальное дело начинается с планирования. Думаю с этим все согласятся! Ведь значительно проще составить заранее план и потом воплощать в жизнь его пункты, чем пытаться что-то сделать даже не понимая что, кидаясь из стороны в сторону-). Автозвук не исключение.
Итак «классическая» схема, как видно на рисунке, это фронтальная (передняя) акустика плюс сабвуфер. Вот тут первая проблема! Дело в том, что сабвуфер (это такой большой ящик литров на 20-30 с большим НЧ динамиком, вдруг кто-то ещё не знает), весьма проблематично расположить в передней части салона, зачастую единственное место — багажник. Но, а как же главный принцип «классической» схемы, где всё должно играть спереди, спросите вы? Дело в том, что человеческое ухо не в состоянии локализовать (определить местоположение) частоты ниже 130-150Гц. Вот она «палочка-выручалочка»! Т.е. располагая сабвуфер в багажнике, при правильной настройке и хорошей фронтальной акустики мы чётко будем слышать бас спереди! Сделаю ударение на фронтальной акустике! Многие этому совершенно не уделяют внимание, но основной спектр (рисунок) БАСА играет именно ФРОНТАЛЬНАЯ АКУСТИКА, а не саб. Сабвуфер просто дополняет то, что уже фронт отыграть не в состоянии по физическим причинам. Более подробно об этом расскажу в следующих статьях!
Пока, на сегодняшний день (думаю и в ближайшем будущем) вся музыка, которую мы слушаем, записана в СТЕРЕО формате. Т.е. всего лишь два канала (правый и левый). Только-только начинают появляться записи с многоканальным звуком (как в фильмах). Но их количество пока просто ничтожно. Тем не менее, стереозапись позволяет при помощи двух разных каналов создать «панорамное» звучание, где мы четко можем определить, где расположен, допустим тот или иной инструмент или певец, т.е. определить КИЗ (кажущийся источник звука). Вот это и есть главная цель «классической» схемы — создание чёткого, объёмного стереозвучания.
Есть ещё одна проблема. В отличие от дома, где мы можем расположиться на одинаковом расстоянии между двумя колонками, в автомобиле мы всегда смещены от центра. Поэтому звук с ближних динамиков «долетает» до нас быстрее, чем с дальних. Из-за этого происходит перекос и разрущение стереообраза. Тем не менее, существует несколько вариантов борьбы с этой проблемой. Начиная от расположения динамиков, заканчивая применением DSP-процессора (процессор временных задержек).
Схема 2 — «Дискотечная»
До недавнего времени, да и сейчас у многих аудиосистема построена по этой схеме. Т.е. «фронт + тыл». Причем, зачастую, спереди стоит какая-то невразумительная акустика 10-13 см, зато сзади гордо возлежат многополосные овалы («блины», динамики 6”x9”). Либо вообще динамики в неограниченных количествах устанавливаются во всевозможные места в салоне автомобиля, по принципу – куда влезут. В результате – звук отовсюду и ниоткуда. Преимуществом такой системы является простота установки, недостатком – отсутствие «стереокартинки», невозможность определить месторасположение исполнителя и т.п. Вследствие чего наш бедный мозг, который так устроен, с сумасшедшей скоростью пытаясь определить, где же все-таки поёт певец, начинает «закипать»! Ну не понимает он, почему он (певец) мечется по всему салону!
Такая схема имеет право на жизнь при прослушивании электронной музыки типа «бум-бум», либо на автотусовках, где музыку в слушают возле машины, а не в ней! Так же при мощном тыле хорошо глушить задних пассажиров (девчёнок), ведь вам (водителю) хочется БАСА, а им бедным этот динамик орёт в 10-20 см от уха! А когда к овалам ещё и добавляют сабвуфер – наступает «разрыв мозга»-))) Уверен, что фраза «сделай потише», от задесидящих, звучала неоднократно!-) . Также часто приходилось слышать фразы типа «я люблю звук вокруг». Но простите, это не «звук вокруг», это просто стереозапись где фронтальные (передние) два канала, просто продублированы на тыл. И всё! Это не «квадро» и не «домашний кинотеатр»! Вы где-нибудь видели, чтобы на концерте колонки располагались сзади слушателей? А эффект объёмности звучания достигается совсем другими способами. Для этого достаточно несколько маломощных динамиков, которые будут воспроизводить кусочек СЧ-диапазона (более подробно читайте в нашей БАЗЕ ЗНАНИЙ, статья «ВОПРОСЫ ТЫЛА»).
Друзья, включайте мозги и ломайте стереотипы! Да-да, именно стереотипы, которые нам навязали автопроизводители. Рекомендую перечитать «Схему №1». При грамотном подходе можно и её организовать для автотусовок! Но кроме этого вы сможете и в машине слушать правильный звук!
Схема 3 – Мультимедийная
Как и писал в начале статьи – это система многоканального звука. Что это означает? Это когда каждый канал (минимум 5.1) записывается отдельно и несёт свою (отдельную) звуковую информацию. Такая схема пришла из систем «домашнего кинотеатра», где с помощью звука создаётся «эффект присутствия». В авто эта схема набирает обороты в основном для любителей посмотреть кино в машине. Есть и музыка в формате DTS (Digital Theater System). Возможно за ней будущее, но пока она очень мало распространена.
«5.1» -означает: 5 каналов (2 фронт, 2 тыл, 1 центральный) плюс 1 канал сабвуфера.
Вот и подошли к концу. Хотя правильней сказать… к началу большого и интересного пути!
Источник: autofarsh.dp.ua/index.php…tid=27:caraudio&Itemid=64
www.drive2.com
Сообщества › Сделай Сам › Блог › Акустика для компа из авто динамиков с мозгами от обычных маленьких компьютерных.
Полный размер
Добры день ! Тема может и не нова, но всё же …
У меня начали сдыхать маленькие компьютерные колонки купленные ещё при » царе горохе » — хрипы и треск уже задолбал, особенно при прослушивании музыки чуть громче среднего и при просмотре фильмов.
Полный размер
Их возраста я даже и не помню !
Походив по магазинам торгующими акустикой для ПК понял, что если хочется хорошего качества звука — то это дорого, если не сказать больше… ! При ценниках от 12.000 р. за более или менее сносный звук жаба меня насмерть задушила прям возле витрины :))
Вообщем увидел как то видюху как колхозят авто акустику ко всему чему не поподя, лишь бы играло :)) Опыт подобного колхоза у меня уже был — штатный динамик из передней двери от своей Тойоты был вживлён в душевую кабину за место маленького, стрёмного, родного динамика и превосходно играет там уже 4 года !
Полный размер

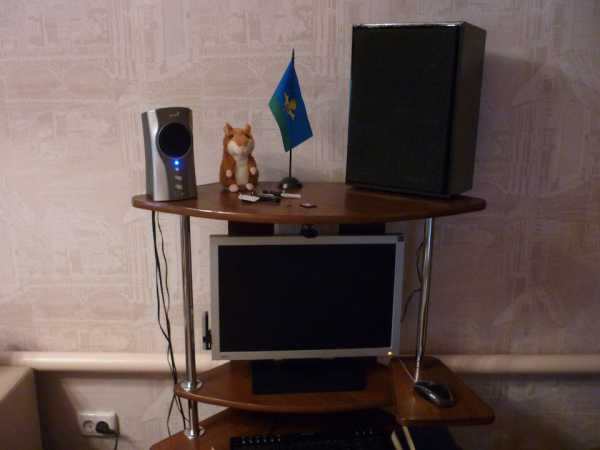

Очень прилично орёт :)), а старый был раз в 5 меньше !
Полный размер
В качестве корпуса пластиковое ведро белого цвета — по принципу ЗЯ — его даже не заметно со стороны :))
Дома лежал бесхозный комплект овалов JBL с моего авто, которые я когда то после покупки усилителя заменил на мощные. После многочисленных не удачных попыток продать эти динамики на Драйве и на Авито — оставил их себе про запас, т.к. люди хотели что бы я их отдал чуть ли не за бесплатно !..
Полный размер
Маленький это тот, что я вытащил из старых ПКшных колонок !
Произвёл эксперимент, просто ради интереса оторвал провод от компьютерной колонки и тупо накинул на авто-динамик — ничего не сгорело, не заклинило и динамик заиграл — хорошо так заиграл, ему просто не хватало закрытого объёма ! Эксперимент удался и решено было заморочиться с корпусами под динамики — Авито в помощь и в этот же день передо мной уже стояли ещё очень крепкие корпуса от какого то древнего «Маяка» времён СССР — купил за 200р.
Полный размер
Отверстия в корпусах были круглые 18 см., по этому лобзиком довёл их до размеров овалов, накрутил в торец саморезов и замазал жидкими гвоздями — получилось очень крепко и надёжно.
Полный размер
Полный размер
Саморезы уходят в глубь примерно на 2/3
Полный размер
Совсем не трудный процесс — как в детском садике с пластилином :))
Вставил один овал, внутри проложил сентипоном, прикрутил к корпусу и колонка заиграла — не супер громко, но очень качественно, все частоты в разы лучшем чем на акустике для ПК в магазине, объём звука очень понравился — и это только при одной готовой колонке !
Полный размер
Разница на лицо :))
Полный размер
Готовый вид — при данной постановке места занимает много, но в дальнейшем мы и с этим справимся.
Со второй было чуть больше канители, т.к туда нужно было впихивать все потроха — кнопки, усилитель, гнёзда для подключения наушников и самое главное синюю светодиодную лампочку — обожаю её, уж больно не хотелось терять весь функционал. Особо заморачиваться не стал и просто вырезал кусок корпуса старой колонки со всей этой шнягой :)) в новом корпусе выпилил отверстие и ВУАЛЯ …
Полный размер
До распила …
Полный размер
Отпиленный целиком весь блок. В дальнейшем трансформатор был прикручен к стенке нового короба.
Новые корпуса полностью были покрашены в чёрный цвет из баллончика под глянец, причём тряпку покрасил той же самой краской. Колонки получились в масштабах всей стойки ПК достаточно грамоздкими но, прикрутив их уголками к задней стенке стойки всё стало на свои места.
Полный размер

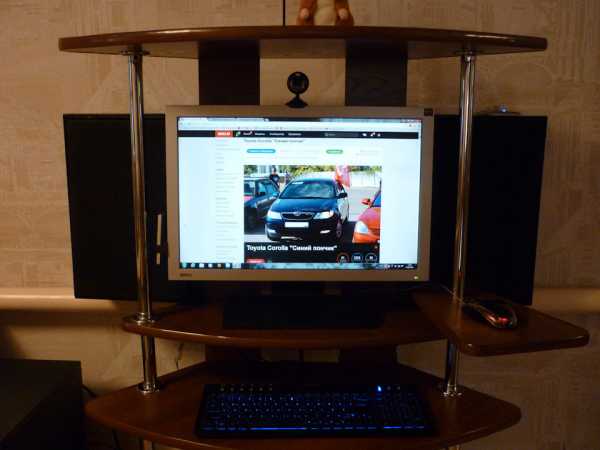

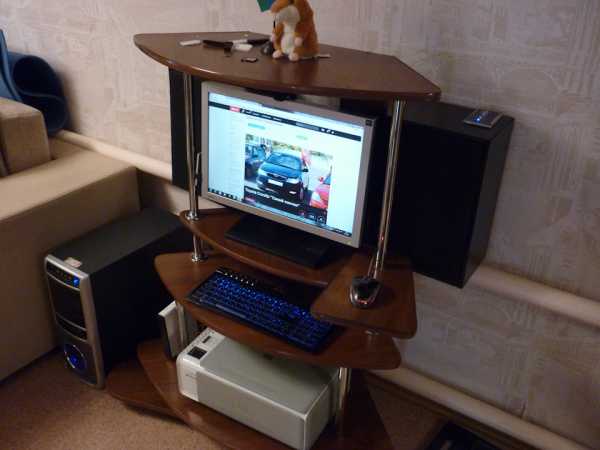

В прикрученном уголками состоянии колонки на половину спрятались за монитор и в целом конструкция приобрела гармоничный вид.
Полный размер
Полный размер
По моему не плохо, а как Вы думаете ? …
www.drive2.ru
Все что нужно знать новичку при выборе автомобильной акустики для своей машины. Полезные советы, нюансы и рекомендации!
Все что нужно знать новичку при выборе автомобильной акустики для своей машины. Полезные советы, нюансы и рекомендации!
- Подробности
- Опубликовано 26.05.2017 22:00
- Просмотров: 3429
Приветствую!
Данная статья посвящена автовладельцам и автолюбителям, которые только начинают задумываться о замене штатной автоакустики.
Причин на это может быть множество сами понимаете, но самые распространенные:
«Захрипели» динамики по причине перегрузки или механических повреждений, попадания внутрь различного рода загрязнений и тд.
Другая распространенная причина как известно нет предела совершенству и очень многие в поисках «своего» звука не нашли еще «того» звучания которое было бы по нраву, а то что есть не нравится и тогда Вы начинаете задумываться о приобретении чего-то по серьезнее и по качественнее.
Рано или поздно перед вами встанет вопрос выбора колонок в машину из всего того многообразия что есть в наше время на рынке.
Всем, кто сталкивается впервые и особенно новичкам просто необходимо знать и свободно ориентироваться в технических характеристиках динамических головок.
У кого есть дома усилитель или домашний кинотеатр прекрасно представляют, что эта аппаратура звучит гораздо мощнее и качественнее, чем любое головное устройство в машине. Ранее мы рассматривали что получить мощность свыше 20 Ватт от 12 Вольт без каких либо преобразователей DC/DC просто не возможно по законам физики и схемотехники. Тот факт, что на магнитоле написано 4 Х 50 Ватт указывает лишь на максимальную мощность, но никак не на долговременную с низким уровнем искажений. Именно поэтому на долю динамиков приходится очень большая ответственность «вытянуть» общее звучание системы за счет собственных возможностей. Если динамики окажутся слабыми по мощности Вам они не доставят ни малейшего удовольствия от прослушивания любимой музыки, которое Вы ожидали от них — это пустая трата денег.
Что-бы сделать в дальнейшем правильный выбор предлагаем уяснить для начала какие же бывают виды колонок в машину. Итак, автомобильная акустика бывает 2-х видов:
КОАКСИАЛЬНАЯ И КОМПОНЕНТНАЯ
На этом фото изображен пример как выглядит коаксиальная акустика
Коаксиальная акустика — имеет в своем составе несколько динамиков, они воспроизводят весь спектр звуковых частот слышимый человеческим ухом. Все динамики в такой системе располагаются на одной общей «корзине».
На этом фото изображен пример как выглядит компонентная акустика
Компонентная акустика — точно также состоит из нескольких динамиков, но главное отличие такой системы состоит в том, что все динамики располагаются по всему салону автомобиля, а не сосредоточены в одной «корзине». Для каждого частотного диапазона предназначен свой динамик который воспроизводит только определенную полосу частот. Например для воспроизведения НЧ и СЧ частот служит так называемый «мидбас» или он еще известен под названием как средний бас (в переводе с английского). Для воспроизведения ВЧ служит отдельный динамик, называется он твитер или пищалки так называют его в народе. Благодаря разнесению по салону авто именно компонентные колонки позволяют получить шикарную и объемную сцену.
Коаксиальные колонки более демократичные по цене и стоят иногда в разы дешевле в сравнении с компонентными системами. Это нисколько не означает что они какие то плохие по звуку, просто каждые колонки создаются под определенные задачи у данной акустики эти самые задачи более простые чем у других видов. Но есть и свои плюсы коаксиальная акустика проще в установке и стоит небольшие деньги.
Динамики по воспроизводимому спектру частот бывают МНОГОПОЛОСНЫМИ И ШИРОКОПОЛОСНЫМИ.
Широкополосные динамики имеют в своем составе всего один диффузор, который воспроизводит достаточно широкий спектр частот.
Многополосные системы состоят из нескольких (от 2 до 5) встроенных динамиков.
По форме динамические головки бывают круглые и овальные на качество звучания это нисколько не влияет.
Влияют такие характеристики как:
ЧУВСТВИТЕЛЬНОСТЬ (sensivity). Минимальные значения – 84-86 Дб, но лучше если будет около 92 Дб. Чем выше будет чувствительность динамика тем, меньшую мощность нужно к нему подводить, иными словами к примеру динамику с большой чувствительность достаточно будет и 30 Ватт чтобы его раскачать, а другому и 100 Ватт будет мало. Именно поэтому чем больше этот параметр тем однозначно лучше!
РЕЗОНАНСНАЯ ЧАСТОТА (Fs). Чем ниже это значение, тем более глубокие низкие частоты сможет выдаст данный конкретно взятый динамик. Оптимальный показатель предпочтительнее – от 50 до 80.
ОБЩАЯ ДОБРОТНОСТЬ (Qts). Минимальное значение должно находится в пределах – 0,4-0,6. Если хотите качественный звук выбирайте модель где этот показатель выше минимальных значений.
МОЩНОСТЬ: Бывает номинальной (долговременной) и максимальной (пиковой). Номинальная — это та мощность которую динамик может хоть часами спокойно выдерживать без повреждений, а максимальная — это мощность которую может переварить динамик обычно в несколько секунд без риска повреждения и выпуска волшебного дыма 🙂
Классификация размеров автомобильных динамиков:
Большинство, автомобильных динамиков имеют стандартные размеры. Круглые динамики бывают как правило диаметром: 10 см (4 дюйма), 13 см (5,25 дюйма) и 16 см (6,5 дюйма). Овальные динамики, в основном, выпускаются размером 15х23 см (6х9 дюймов), но редко встречаются «овалы» размерами 18х25 см (7×10 дюймов) и 13х18 см (5х7 дюймов).
В наше время существует огромное количество фирм на рынке специализирующихся на выпуске акустики, некоторые из них дешевые родом из Китая, а некоторые очень даже хороши собой и имеют за своими плечами солидную репутацию, но как следствие и более высокую стоимость.
Так как же их отличить спросите Вы? Честно сказать это задача не из легких, уже на рынке присутствует свыше 200 производителей. Есть и Китайские фирмы которые не совсем «барахло», так же как существуют и откровенные подделки на известные и популярные фирмы производителей. Самое главное будьте бдительны и не нарвитесь на такую продукцию не покупайте колонки за 100$ истинная цена которых равняется 20-30$.
Вот список рекомендуемых некоторых фирм которые стоит покупать: DLS, Hertz, Infinity, JBL, Alpine, Alphard, Blaupunkt, MTX, Focal, Rockford Fosgate, Boston Acoustic, Nakamichi, Morel.
Колонки выпускаемые под брендами Sony, Pioneer, Kenwood, JVC, Panasonic «левыми» конечно не являются, естественно если это оригинальная продукция, но в большинстве своем именно эти фирмы наиболее часто подделываются. Качество звука у таких динамиков среднее и они вполне подойдут для замены отслуживших штатных динамиков.
Выбирать колонки только по размерам магнита будет абсолютно неправильным решением. Если магнит больших размеров — это совсем не значит что перед нами какой-то супер динамик. В современных моделях акустики используется неодимовый магнит, который очень маленький по своим размерам и обладает шикарной эффективностью.
Лучше обращайте свое внимание на диффузор и подвес они расположены на лицевой стороне динамика. Самым лучшим вариантом когда диффузоры изготавливают из бумаги или прессованного картона с обязательной водоотталкивающей пропиткой (для максимальной защиты в суровых условиях работы — автомобиль таковым и является), для подвеса диффузора — применяют мягкую резину или каучук. Покупать динамики с тряпочными или поролоновыми подвесами крайне не рекомендуем.
Высокочастотные динамики они же твитеры желательно приобретать именно шелковые они наиболее приятные на слух по звучанию в следствии «правильной» АЧХ.
Если присутствует в колонках внешний кроссовер — замечательно, у вашей системы будет хорошее разделение частот методом фильтрации.
И пожалуйста, запомните самое главное в акустике — это место ее установки. Имейте ввиду, что даже самый дорогой и качественный динамик без акустического оформления не даст ожидаемого эффекта то есть не оправдает Ваши средства потраченные на него. Чтобы услышать более менее качественный звук, колонки надо установить в акустический объем. В большинстве автомобилей в заводском исполнении этот объем представляет собой не что иное как консервную банку если рассматривать с точки зрения акустики.
Что-бы динамик хоть как-то зазвучал установленный в дверях автомобиля их надо обязательно обработать шумо-вибро изоляцией и закрепить динамик не к металлу, а через дополнительное деревянное проставочное кольцо.
Если Вы все сделаете правильно в Вашем авто будет непременно качественный звук!
Рекомендуем соблюдать осторожность и не путать полярность при подключении что-бы не искать потом куда же исчез бас :), потому что колонки в таком случае будут работать в противофазе это приведет к отсутствию НЧ.
На этом все. Желаем Вам качественного звука в свой автомобиль слушая который не возникнет желания выключить его, а наоборот сделать еще чуточку по громче! 🙂
Спасибо всем за просмотр! Хорошего Вам настроения :))
Добавить комментарий
avtousilok.kz
