В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

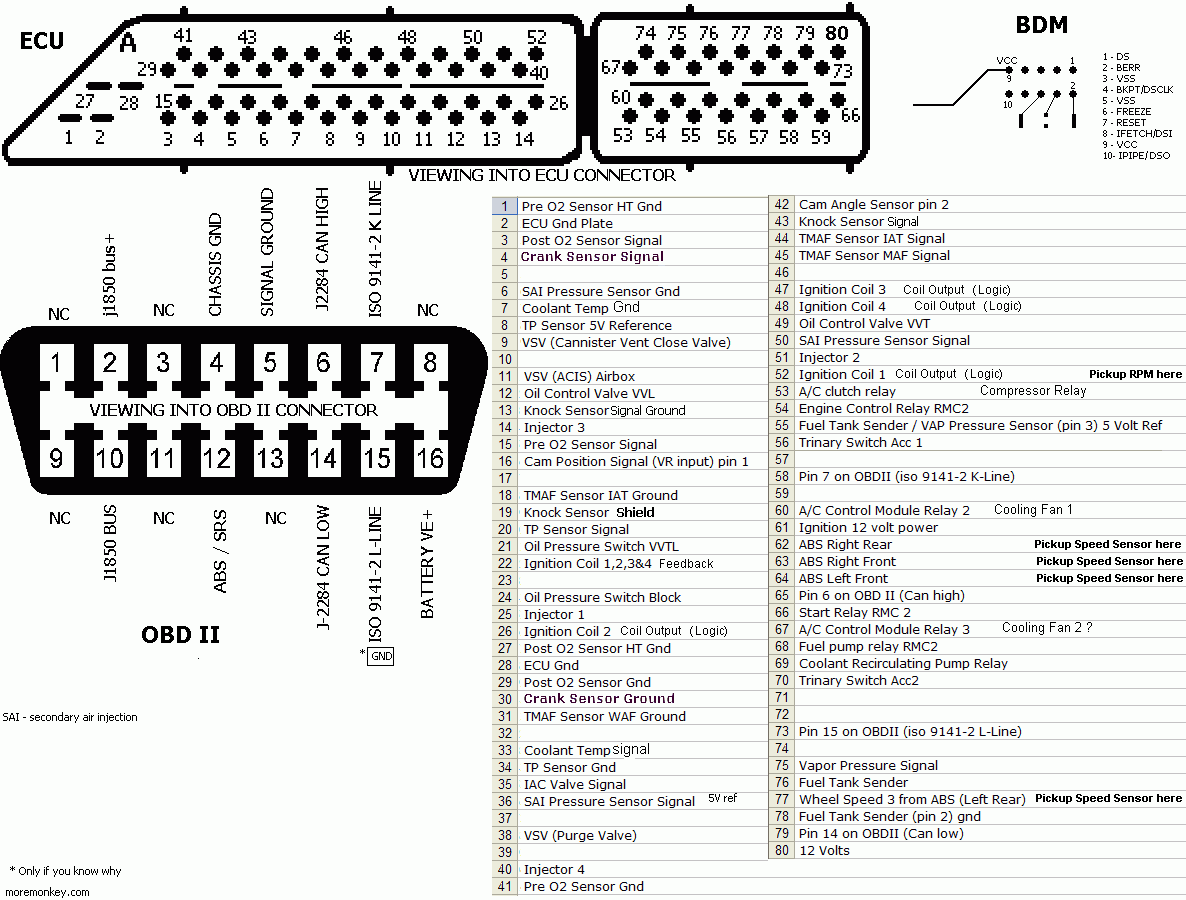

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов:

7-K-линия диагностики

4/5 — GND выступающие контакты

16 — питание адаптера +12В

Распиновка колодки ВАЗ до 2004 года:

Обозначения контактов:

M — k-линия диагностики

H или G — питание адаптера +12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер.

(В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.)

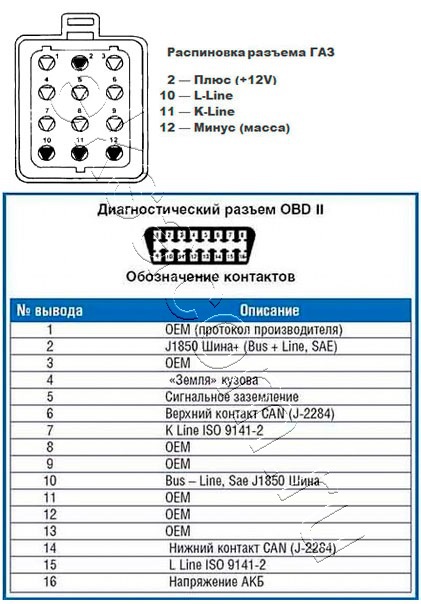

Разъем ГАЗ (Газель) УАЗ

Обозначения контактов:

2 — Питание адаптера +12В

12 — масса

10 — L-линия диагностики (может быть не разведена, как правило не используется)

11 — K-линия диагностики

Распиновка колодки Daewoo Nexia n100, Matiz, Chevrolet Lanos, ZAZ Chans:

Разъем M — К — линия для диагностики

Разъем А — масса

Разъем H — +12В (напряжение в данном разъеме может отсутствовать на некоторых моделях автомобилей)

Разъем G — +12В от замка зажигания (возможно отсутствие напряжения при включенном зажигании и незаведенном двигателе на некоторых моделях автомобилей

Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.

схема подключения и расположение ОБД 2 в автомобиле с фото и видео

Автор:Виктор

Распиновка OBD 2 разъема позволит автовладельцу правильно выполнить подсоединение контактов колодки для диагностики транспортного средства. К этому штекеру для проверки авто подключаются сканер или персональный компьютер (ПК).

Содержание

Открытьполное содержание

[ Скрыть]

Описание и особенности OBD 2

Система для диагностики автомобиля ОБД 2 по стандарту включает в себя структуру кода Х1234.

Каждый символ здесь имеет собственное значение:

1. Х — элемент является единственным буквенным и позволяет узнать тип неисправности авто. Некорректно работать могут силовой агрегат, трансмиссия, датчики, контроллеры, электронные модули и т. д.
2. 1 — общий код класса OBD. В зависимости от авто, он иногда является дополнительным кодом производителя.
3. 2 — с помощью символа автовладелец сможет уточнить место неполадки. К примеру, это могут быть система зажигания, питания АКБ (аккумуляторной батареи), дополнительные электролинии и т. д.
4. 3 и 4 — определяют порядковый номер неисправности.

Основная особенность колодки состоит в наличии выхода питания от электросети автомобиля, благодаря чему допускается применение сканеров, не имеющих встроенных электролиний. Изначально диагностические протоколы использовались для получения данных о появлении неполадок в работе систем. Колодки в современных авто позволяют потребителям получать больше информации об ошибках. Это обеспечивается благодаря наличию связи диагностических сканеров и приспособлений с электронными модулями в машине.

В зависимости от производителя адаптера устройство может относиться, например, к таким международным классам:

• CAN;
• SAE J1850;
• SAE J1962;
• ISO 9141-2.

Подробно о назначении диагностических колодок и их использовании рассказал канал «Мир Матизов».

Где находится OBD 2?

Расположение колодки OBD 2 всегда указывается в сервисном руководстве, поэтому данный момент лучше уточнить в документации.

Различное положение диагностического штекера в авто обусловлено тем, что единого стандарта касательно установки колодок производители транспортных средств не используют. Если устройство относится к классу J1962, то оно должно быть установлено в радиусе 18 см от рулевой колонки. Производители фактически этому правилу не следуют.

Расположение устройства может быть следующим:

1. В специальной прорези ни нижнем кожухе приборной комбинации. Его можно увидеть в центральной консоли в области левого колена водителя.
2. Под пепельницей, которая обычно располагается в центральной части консоли и приборной комбинации. В этом месте разъем часто устанавливается французскими производителями авто — Пежо, Ситроен, Рено.
3. Под пластмассовыми заглушками, расположенными на нижней части приборной комбинации. В этом месте колодки обычно устанавливаются производителем VAG — автомобили Ауди, Фольксваген и т. д.
4. На задней части центральной консоли, в области установки корпуса «бардачка». Это место расположения характерно для некоторых автомобилей ВАЗ.
5. В зоне ручки ручного тормоза, под пластиком центральной консоли. Такое положение характерно для автомобилей Опель.
6. В нижней части ниши подлокотника.
7. В моторном отсеке, рядом со щитом двигателя. В этом месте разъем устанавливается корейскими и японскими производителями.

Если у автомобиля солидный пробег, то место монтажа может быть другим. Иногда при электрических неисправностях или повреждении цепей автовладельцы переносят разъем.

Пользователь Иван Матиешин на примере автомобиля Лада Гранта показал, где устанавливается диагностический выход OBD 2.

Виды разъемов

В современных транспортных средствах могут использоваться два типа диагностических колодок — классов А или В. Оба разъема оснащаются 16-пиновыми выходами, по восемь контактов в каждом ряду. Нумерация контактных элементов ведется слева направо, соответственно, вверху расположены компоненты под номерами 1–8, а внизу — 9–16. Внешняя часть корпуса диагностической колодки выполнена в виде трапеции и характеризуется округленными формами, что делает возможным подключение переходника.

Основное отличие между разными типами разъемов заключается в направляющих пазах, расположенных по центру.

Фотогалерея

Фото потенциальных мест расположения диагностических разъемов:

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
3. Резервный контакт, который назначается производителем автомобиля.
4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
5. «Масса» сигнала диагностического адаптера.
6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
8. Резервный контактный элемент, назначается производителем автомобиля.
9. Запасной контакт.
10. Пин, необходимый для соединения с шиной класса J1850.
11. Назначение данного контакта определяется производителем машины.
12. Назначается разработчиком авто.
13. Резервный пин, назначает производитель.
14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Диагностика через OBD 2

Процедура проверки производится так:

1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
2. Запускается программа на компьютере для проверки.
3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

Видео «Как произвести диагностику авто через ОБД 2?»

Канал «SUPER АЛИ» показал процесс тестирования систем транспортного средства с использованием специального сканера, подключенного к разъему OBD 2.

2 — диагностический разъем 16 pin, распиновка

Диагностический разъем (DLC — Diagnostic Link Connector)

Стандарт OBDII регламентирует наличие и расположение 16-контактного диагностического разъема (DLC — Diagnostic Link Connector

) трапециевидной формы. Разъем должен быть расположен не далее, чем в 2 футах (0.61 метра) от рулевого колеса.

Стандарт SAE J1962 определяет выводы разъема:

1. По усмотрению производителя. GM: J2411 GMLAN/SWC/Single-Wire CAN.

2. Bus positive Line of SAE-J1850 PWM and SAE-1850 VPW

3. Ford DCL(+) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(+)

4. Chassis ground

5. Signal ground

6. CAN high (ISO 15765-4 and SAE-J2284)

7. K line of ISO 9141-2 and ISO 14230-4

8. —

9. —

10. Bus negative Line of SAE-J1850 PWM only (not SAE-1850 VPW)

11. Ford DCL(-) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(-)

12. —

13. —

14. CAN low (ISO 15765-4 and SAE-J2284)

15. L line of ISO 9141-2 and ISO 14230-4

16. Battery voltage

Использование нераспределенных контактов остается на усмотрение производителя автомобиля.

Местонахождение диагностических колодок (DLC) на некоторых отечественных автомобилях различных марок:

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира

ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой

ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ

ВАЗ 2109 Высокая панель — за центральной консолью.

ВАЗ 2108—2115 «европанель» — разъем находится перед КПП, прямо под прикуривателем и тем, что называют «ниша для мелочей». Разъем закрыт декоративной крышкой.

Шевроле-Нива — OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.

ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.

ВАЗ 21126 «Приора» — за «бардачком».

Лада Ларгус — внутри бардачка

Лада Гранта — слева от переднего пассажира, внизу у дефлектора вентиляции (на фото виден адаптер Elm327 Bluetooth, вставленный в диагностический разъем)

Иногда разъем OBD-II устанавливается на автомобили, вообще не поддерживающие ни один из OBD-II-протоколов. В таких случаях необходимо пользоваться сканером, рассчитанным на работу с заводскими протоколами конкретной марки автомобиля — например, это касается автомобилей Opel Vectra B европейского рынка 1996-1997 гг.

Также бывают обратные ситуации, когда на автомобиле установлен нестандартный разъем, но при этом автомобиль поддерживает один из диагностических протоколов OBD-II.

Распиновка диагностического разъема авто кабелей Автоком

Autocom (автоком) — это современный диагностический инструмент, служащий связующим звеном между автомобилем и компьютером. Она работает на старых и новых автомобилях. С ним вы можете осуществлять диагностику автомобилей начиная с 1988 года. В общей сложности поддерживается почти 50 различных марок машин.

Схемы распиновки разъемов

Многие сталкиваются с проблемой распиновки кабелей для грузовых авто, поэтому редакция 2 Схемы собрала полный сборник цоколёвок и подключений таких кабелей.



Наборы кабелей Autocom

В продаже есть универсальные наборы, например набор диагностических кабелей Autocom CDP+ Trucks — используется для подключения автосканера Autocom CDP+ к грузовым автомобилям с диагностическими разъемами старого образца.

Перечень кабелей, входящих в комплект:

• Диагностический кабель Autocom — Knorr, Wabco Trailer 7 pin
• Диагностический кабель Autocom — MAN 12 pin
• Диагностический кабель Autocom — MAN 37 pin
• Диагностический кабель Autocom — IVECO 30 pin
• Диагностический кабель Autocom — SCANIA 16 pin
• Диагностический кабель Autocom — Mercedes-BENZ 14 pin
• Диагностический кабель Autocom — Renault 12 pin
• Диагностический кабель Autocom — VOLVO 8 pin

С пакетом программного обеспечения TRUCKS, вы в состоянии выполнить диагностику конкретной марки для легкогрузных и тяжелых коммерческих автомобилей, автобусов и прицепов с 1995 года.

В общей сложности 37 различных марок.

Описание программы Автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2
— диагностика двигателя по заводским протоколам
— диагностика электронных систем зажигания
— диагностика систем управления климатом
— диагностика иммобилайзеров
— диагностика систем управления трансмиссией
— диагностика систем ABS
— диагностика систем SRS Airbag
— диагностика приборной панели и сброс сервисных интервалов

— диагностика систем обеспечения комфорта
— диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

Протоколы и стандарты 2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW (J1850), PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out).

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP + оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Видео инструкция

Расположение и распиновка диагностического разъема в ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрено наличие специализированного разъема, главным назначением которого является изучение технического состояния транспортного средства. Сегодня такие устройства изготавливаются по одному стандарту OBD2. Причем диагностический разъем на ВАЗ 2107 типа OBD2 устанавливается с 1995 года, а до этого автомобили оснащались устройствами типа OBD1. Рассмотрим подробней, что это за устройство, и какое его назначение в конструкции семерки.

Где находится диагностический разъем

Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.

Конструктивно разъем представляет собой контактное соединение с большим количеством выводов. К этому соединению подключается автономный источник (компьютер), и при помощи специальных программ проводится проверочное мероприятие. На семерке диагностический разъем расположен в салоне со стороны пассажира под бардачком. Кстати, на многих моделях автомобилей отечественного и зарубежного производства, разъем также находится в этом месте.

Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.

Расположение разъема под бардачком

Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами). Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.

Распиновка контактов диагностического разъема ВАЗ 2107

Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.

Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:

1. A — масса.
2. B — диагностическая линия двигателя.
3. C — AIR.
4. D — лампа самостоятельной проверки или потенциометр.
5. H — питание 12В.
6. G — управление бензонасосом.
7. J — гнездо для проверки состояния подушек безопасности.
8. M — линия проверки двигателя и ABS.

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

• 2 — плюсовой контакт.
• 4 — заземление кузова.
• 5 — сигнальное заземление.
• 10 — минусовой контакт.
• 15 — линия диагностики.
• 16 — питание от аккумулятора 12В.

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

OBD-II

Как проводится диагностика

Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:

1. Соединить контакт «B» с массой «A».
2. Включить зажигание в положение запуска мотора, но при этом двигатель не запускать.
3. После этого сигнальная лампа «Check Engine» покажет код 12. Считать его можно следующим образом: сначала коротко мигает один раз лампа, и после непродолжительной паузы, повторяется двойное мигание на протяжении 2 секунд. Этот код считывается, как «1» и «2», что получается «12».
4. Код «12» обозначает, что программы работают исправно.
5. После проверки исправности работы программы будут высвечиваться ошибки (при их наличии). Считывать ошибки нужно по аналогичному принципу проверки.

Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля. С таким устройством, управление которым основывается на работе блока управления, можно быстро выявить наличие неисправности датчиков, чтобы предотвратить серьезные поломки.

Для проведения более точных действий, понадобится купить специальный провод, и с его помощью соединиться с компьютером. Специальная программа отобразит все имеющиеся ошибки и сбои, с которыми нужно бороться уже физически.

ВАЗ 21099 — распиновка диагностического разъема, местоположение

При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

• А – «масса»;
• В – L-линия диагностики;
• D – СО-потенциометр;
• G – управление бензонасосом;
• H – +12В питание;
• M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

• при выключенном зажигании соедините перемычкой выводы А и В;
• включите зажигание, не запуская двигатель;
• лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
• завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

• перепрошить китайский сканер;
• приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

Распиновка obd2 разъема

Диагностический разъем OBD-II, обязателен для всех легковых автомобилей так и для легких грузовиков.  Впервые начал использоваться в Соединенных Штатах с 1996г.  Порт, также известный как SAE, диагностический разъем j1962.

OBD обозначает бортовую диагностику и определяет современную систему электронного интерфейса транспортных средств, управляемых топливом, мониторинга и отчетности о работе двигателя в современных автомобилях, это своего рода компьютер, который контролирует выбросы, пробег, скорость, коды неисправности и многие другие полезные данные. Спецификации кабель OBD-II предусматривает аппаратный интерфейс стандартизированные — 16-контактный (2х8) разъем.

Как Это Работает?

Диагностические коды неисправности (DTC) хранятся в системе. Коды не обязательно одинаковы для всех автомобилей иностранных производителей они могут отличаться. Кроме того, механик (или кто-нибудь со сканером OBD-II) может подключиться к порту, и считать код неисправности, и определить проблему (или проблемы) с транспортного средства.

Где находится разъём OBD II?

Поиск по OBD-II разъем может быть трудной задачей, так как производители автомобилей, как правило, прячутся гнезда подальше от глаз пассажиров и водителей. Обычно ОБД-2 разъём находится на стороне водителя в салоне в районе центральной консоли. Иногда он находится в ногах у водителя, под рулем, в передняя панель, центральная площадь между сиденьем водителя и пассажирским сиденьем. Некоторые разъемы были расположены сзади пепельницы, под пассажирским сиденьем и под капотом автомобиля.

Виды разъемов OBD II

Существует два типа диагностических разъемов определено по SAE диагностический разъем j1962 — Тип A и Тип B, как показано ниже. Основное различие между двумя разъемами в форме на вкладке.

Распиновка OBD-2 разъема

ОБД-2 разъем должен иметь контакты 4, 5 для заземления и штырь 16 для 12 вольт питания от аккумулятора автомобиля.

Обозначение контактов разъема OBD2:

• 2.САЕ протоколы j1850 шина +2 САЕ протоколы j1850 шина +
• 4. Шасси
• 5. Сигнальная Земля
• 6. CANL
• 7. Линии протоколы iso9141 к
• 10. J1850 —
• 14. CANL
• 15. Протоколы iso9141 L-линии
• 16. +12В

Распиновка Распиновка разъема

OBD2, детали и техническое описание

Кабель адаптера OBD2

Кабель адаптера OBD2

Распиновка разъема OBD2

нажмите на картинку для увеличения

Конфигурация контактов

Номер контакта	Имя контакта	Описание
1,3,8,9,11,12,13	Пустой	Эти контакты не являются стандартными и зависят от производителя.Это также не требуется для нормальной связи / взаимодействия
2	Автобус SAE J1850 +	Этот протокол использует переменную ширину импульса и обычно используется автомобилями GM. Это положительный вывод шины протокола.
10	SAE J1850 Автобус-	Этот протокол использует переменную ширину импульса и обычно используется автомобилями GM.Это отрицательный вывод шины протокола.
4,5	Земля	Земля комплектной системы Автомобиля, включая шасси
6	ISO15765-4 CAN High	Работает по 2-проводному протоколу CAN со скоростью 1 Мбит / с.Это контакт высокого уровня CAN .
14	ISO15765-4 CAN Низкий	Работает по 2-проводному протоколу CAN со скоростью 1 Мбит / с. Это низкий вывод CAN .
7	ISO 9141 — K Line	Он следует асинхронному протоколу последовательной связи, этот вывод является линией K
8	ISO 9141 — L Line	Он следует асинхронному протоколу последовательной связи, этот вывод является L-линией

Что такое разъем OBD-II?

OBD обозначает встроенную встроенную диагностику . Как следует из названия, это система диагностики, которая встроена во все современные автомобили (после 1996 года), в которой есть компьютерное приложение, которое отслеживает производительность вашего автомобиля по скорости, пробегу, данным о выбросах топлива и т. Д. измеряет некоторые важные жизненно важные параметры двигателя. Эта полная система называется ECU ( Engine Control Unit ).

Этот разъем OBD предназначен для использования только специалистами по обслуживанию для контроля состояния вашего автомобиля и диагностики.Помимо этого, он также управляет сигнальными лампами на приборной панели вашего автомобиля.

Как использовать разъем OBD-II с Arduino / Raspberry Pi?

Федеральным законом является изменение или вмешательство в систему OBD вашего автомобиля, но если в вашем автомобиле загорелся индикатор неисправности двигателя, и вы хотите самостоятельно диагностировать проблему, то использовать разъемы, такие как , довольно легко. ODB-II для подключения вашего автомобиля к микроконтроллеру или микропроцессору.Как только вы поместите все жизненно важные детали вашего автомобиля на платформу разработки, такую ​​как Arduino или Raspberry Pi, приложение станет безграничным.

Порт OBD можно найти на приборной панели рядом с рулевым колесом каждого автомобиля. Положение порта варьируется в зависимости от производителя и обычно скрыто в слепой зоне по эстетическим причинам. Как только вы найдете порт, подключите разъем и подключите другой конец к плате STN1110 OBD UART. Затем плата UART подключается к компьютеру, на котором связь осуществляется через контакты Tx, Rx и Ground, и нормальный тип данных будет со скоростью 9600 бод, в которой будет 8 бит данных и 1 стоповый бит без четности.Затем мы можем использовать любое программное обеспечение для последовательной связи, такое как putty или даже Arduino, чтобы разговаривать с автомобилем с помощью AT-команд. Каждая AT-команда имеет конкретную задачу для выполнения или возвращает определенное значение. Вы можете узнать больше о взаимодействии с помощью учебника по подключению sparkfun, в котором объясняется, как должно быть установлено и инициировано подключение.

Распиновка диагностического интерфейса

OBD II @ pinoutguide.com

Оборудован ли мой автомобиль OBD-2?

Бортовая диагностика, OBD-II , требуется на всех автомобилях и легких грузовиках в Соединенных Штатах с 1996 года.OBD-II — это набор спецификаций для мониторинга и отчетности о работе двигателя в современных автомобилях. Транспортные средства с дизельным двигателем (с воспламенением от сжатия) не требовали поддержки OBD до 2004 года. Некоторые автомобили с бензиновым двигателем до 2001 года и автомобили с дизельным двигателем до 2004 года имеют 16-контактные разъемы, но они могут не соответствовать требованиям OBD-II или EOBD.

Где разъем OBD II?

Обнаружение разъема OBD-II может быть сложной задачей, поскольку производители автомобилей обычно прячут разъем. Обычно разъем OBD-2 располагается на водительской стороне салона возле центральной консоли.Иногда он расположен в нише для ног водителя, под рулевым колесом, за панелями в облицовке приборной панели и в центральной зоне между сиденьем водителя и пассажирским сиденьем. Некоторые разъемы были расположены за пепельницами, под пассажирским сиденьем и даже над пассажирской дверью.

Разъем

OBD-2 должен иметь контакты 4, 5 для заземления и контакт 16 для питания 12 В от аккумуляторной батареи автомобиля.

Что такое диагностический код неисправности OBD?

До появления OBD производители автомобилей не стандартизировали DTC (диагностический код неисправности).OBD-I начинает стандартизацию. DTC OBD-II добавляет специальные тесты для определения характеристик выбросов транспортных средств. OBD-III добавляет больше функций и находится на стадии разработки нормативных требований.

Если бортовая диагностическая система автомобиля обнаруживает неисправность, в бортовом компьютере сохраняется код неисправности, соответствующий неисправности, а также данные в реальном времени от датчиков, подключенных к бортовому компьютеру. Кроме того, интерфейс OBD-II предоставляет средства для удаления кодов неисправности после завершения технического обслуживания.Техник по обслуживанию может получить код неисправности с помощью диагностического прибора и предпринять соответствующие действия для устранения неисправности. До появления цифровых модулей управления трансмиссией, которые являются техническим помощником для функции OBD, ремонт транспортного средства полагался исключительно на навыки технических специалистов и сервисную литературу от производителя автомобилей.

Технические характеристики разъема OBD-II

Спецификация OBD-II предусматривает стандартизированный аппаратный интерфейс — гнездовой 16-контактный (2×8) разъем J1962.В отличие от разъема OBD-I, который был обнаружен под капотом автомобиля, разъем OBD-II расположен на стороне водителя в салоне автомобиля рядом с центральной консолью.

См. Соответствующие распиновки для конкретных поставщиков OBD-2.

С интерфейсом OBD-II используется пять протоколов, и часто можно сделать обоснованное предположение об используемом протоколе на основе того, какие контакты присутствуют на разъеме J1962:

Протоколы OBD-2

SAE J1850 PWM (41. 6 кбод, стандарт Ford Motor Company)
контакт 2: Автобус-
контакт 10: Автобус +
Высокое напряжение + 5В
Длина сообщения ограничена 12 байтами, включая CRC Использует схему арбитража с несколькими мастерами, называемую множественным доступом с контролем несущей и неразрушающим арбитражем (CSMA / NDA)

SAE J1850 VPW (переменная ширина импульса) (10,4 / 41,6 кбод, стандарт General Motors)
контакт 2: Автобус +
Низкий уровень простоя автобуса
Высокое напряжение + 7В
Точка принятия решения +3.5В
Длина сообщения ограничена 12 байтами, включая CRC. Использует CSMA / NDA

ISO 9141-2. Этот протокол имеет скорость передачи данных 10,4 кбод и аналогичен RS-232.
ISO 9141-2 в основном используется в автомобилях Chrysler, европейских и азиатских автомобилях.
контакт 7: K-line
контакт 15: L-линия (опционально)
Сигнализация UART (но не уровни напряжения RS-232)
K-line высокий холостой ход
Высокое напряжение Vbatt
Длина сообщения ограничена 12 байтами, включая CRC

ISO 14230 KWP2000 (протокол ключевых слов 2000), используемый большинством европейских и азиатских производителей.
Alfa Romeo, Audi, BMW, Citroen, Fiat, Honda, Hyundai, Jaguar (X300, XK), Jeep с 2004 года, Kia, Land Rover, Mazda, Mercedes, Mitsubishi, Nissan, Peugeot, Renault, Saab, Skoda, Subaru, Toyota , Vauxhall, Volkswagen (VW) с 2001 г., Volvo до 2004 г.
контакт 7: K-line
контакт 15: L-линия (опционально)
Физический уровень идентичен ISO 9141-2
Скорость передачи данных от 1,2 до 10,4 кбод
Сообщение может содержать до 255 байт в поле данных

ISO 15765 CAN (250 кбит / с или 500 кбит / с)
контакт 6: CAN High
контакт 14: CAN Low
Используется в большинстве современных автомобилей.

Обратите внимание, что контакты 4 (заземление аккумулятора) и 16 (плюс аккумулятора) присутствуют во всех конфигурациях. Кроме того, ISO 9141 и ISO 14230 используют одну и ту же распиновку, поэтому вы не можете различить их, просто изучив разъем.

OBD-II CAN-шина

Шина CAN

используется в Ford, Mazda, Volvo и большинстве других автомобилей с 2004 года. Протокол CAN является популярным стандартом за пределами автомобильной промышленности и занимает значительную долю рынка OBD-II. К 2008 году все автомобили, продаваемые в США, должны будут использовать шину CAN, что устранит двусмысленность существующих пяти протоколов сигнализации.

Шина CAN — это просто пара проводов, часто скрученных друг с другом, идущих вокруг автомобиля и оканчивающихся на обоих концах двухпроводной сети резисторами на 120 Ом. Единственными компонентами, подключенными к шине CAN, являются электронные блоки (узлы) управления. Другие компоненты, такие как датчики, двигатели, лампочки, переключатели и т. Д., Подключаются только к электронным блокам управления. Некоторые автомобили имеют систему шины CAN наряду с системой ISO / KWP2000. Автомобиль, который использует шину CAN для бортовой диагностики, может отвечать только на запрос OBD-II от тестера, который использует шину CAN.С 2008 модельного года производители автомобилей должны использовать протокол OBD, указанный в ISO 15765, также известный как «Диагностика по CAN».

Два провода шины CAN, CAN-H и CAN-L, будут иметь одинаковое напряжение в режиме ожидания (около 2,5 В) или разность напряжений 2 В, когда сигнал подается на шину CAN. Когда сигнал подается на шину CAN, линия CAN-H находится под более высоким напряжением, чем линия CAN-L. Каждый электронный блок управления имеет свой собственный идентификационный код CAN, например адрес (может реагировать на несколько идентификационных кодов CAN).Если электронный блок управления должен взаимодействовать с другим, ему необходимо знать идентификационный код CAN получателя.

Простая проверка того, используется ли шина CAN в транспортном средстве и доступна ли она через разъем OBD, заключается в подключении измерителя сопротивления между контактами 6 и 14. Из-за общего сопротивления двух оконечных резисторов на 120 Ом. общее сопротивление каждого должно быть 60 Ом.

OBD-II обеспечивает доступ к многочисленным данным из блока управления двигателем и является ценным источником информации при поиске и устранении неисправностей внутри транспортного средства. Стандарт SAE J1979 определяет метод запроса различных диагностических данных и список стандартных параметров, которые могут быть доступны из ЭБУ. К различным доступным параметрам обращаются с помощью идентификационных номеров параметров или PID, определенных в J1979. Для получения списка основных PID, их определений и формулы для преобразования необработанных выходных данных OBD-II в значимые диагностические единицы, см. OBD-II PIDs.

Вот несколько схем диагностических кабелей OBD-II

16-контактный диагностический разъем J1962 OBD-2 автомобиля @ Распиновка.ru

Это 16-контактный автомобильный диагностический разъем J1962 OBD-2.

Все легковые и малотоннажные грузовики, построенные и проданные в США после 1 января 1996 года, должны были быть оснащены OBD II. В целом это означает, что все легковые и легковые автомобили 1996 года выпуска соответствуют требованиям, даже если они были выпущены в конце 1995 года.

Где находится разъем OBD-2?

Разъем должен располагаться на расстоянии не более трех футов от водителя, и для его открытия не требуется никаких инструментов. Загляните под приборную панель и за пепельницы.

Два фактора покажут, действительно ли ваш автомобиль оборудован OBD II:
1) Будет разъем OBD II, как показано
2) На наклейке или шильдике под капотом будет надпись: «OBD II совместим».

Спецификация SAE J1962 предусматривает два стандартизированных аппаратных интерфейса, называемых типом A и типом B. Оба являются гнездовыми, 16-контактными (2×8), D-образными разъемами, и оба имеют паз между двумя рядами контактов.Но у типа B канавка прервана посередине, поэтому вы не можете вставить вилку разъема типа A в розетку типа B. Однако вы можете подключить вилку типа B к розетке типа A.

Разъем типа A (показан) используется для транспортных средств, которые используют напряжение питания 12 В, тогда как разъем типа B используется для транспортных средств на 24 В, и его необходимо обозначить переднюю часть D-образной области синим цветом.

Распиновка 16-контактного автомобильного диагностического разъема J1962 OBD-2:

• Распиновка диагностического интерфейса Audi OBD-II
• Распиновка 20-контактного разъема BMW к адаптеру OBD
• Распиновка диагностического интерфейса BMW OBD-II
• BMW S1000R 2015 to Распиновка OBD2
• Распиновка диагностического интерфейса OBD II
• Распиновка схемы последовательных кабелей OBD-2 ISO-9141-2 (ISO 14230-4, KWP2000)
• Диагностическая распиновка Citroen OBD-2
• Распиновка диагностического интерфейса Daewoo OBD-II
• Распиновка диагностического интерфейса Fiat OBD II
• Распиновка диагностического интерфейса Ford OBD-II
• Распиновка диагностического интерфейса General Motors (GM) OBD II
• Распиновка диагностического интерфейса Honda OBD II
• Распиновка диагностического интерфейса Hyundai OBD II
• Распиновка разъема Interfaz OBD2
• Распиновка диагностического интерфейса Isuzu OBD II
• Распиновка контактов Iveco 38 к адаптеру OBD-2
• Распиновка диагностического разъема Kia OBD II
• Распиновка диагностического разъема MAN HD-OBD (X200)
• Распиновка диагностического интерфейса Mazda OBD II
• Распиновка 38 контактов Mercedes к OBD-2
• Распиновка диагностического разъема Mercedes OBD II
• Распиновка диагностического разъема Mitsubishi OBD-II
• Диагностика Mitsubishi Распиновка двойного разъема
• Распиновка диагностического интерфейса Nissan OBD II
• Распиновка CAN-шины OBD-2
• Распиновка кабеля OBD-2 и USB
• OBD-2 PWM, VPW, ISO 9141-2, CAN Распиновка схемы универсального диагностического кабеля ELM327
• OBD-2 ISO 9141-2 (14230-4, KWP2000) Распиновка простой схемы кабеля RS-232
• Распиновка 10 контактов Opel к разъему OBD-2
• Распиновка диагностического интерфейса Opel OBD II
• Распиновка диагностического разъема Opel OBD II
• Peugeot, Citroen 30 pin Распиновка диагностического кабеля OBD-2
• Распиновка диагностического разъема Peugeot OBD II
• Распиновка диагностического разъема Renault OBD II
• Renault, V Распиновка диагностического разъема olvo Truck EOBD-2
• Распиновка диагностического интерфейса Saab OBD II
• Распиновка диагностического разъема Skoda OBD-2
• Распиновка диагностического разъема Subaru OBD II
• Распиновка разъема Suzuki OBD-2
• Toyota 23 pin к распиновке OBD
• Распиновка разъема диагностического интерфейса Toyota / Lexus OBD II
• Распиновка схемы адаптера k-line USB
• Распиновка диагностического разъема Volkswagen OBD II
• Распиновка 8-контактного разъема Volvo Truck к адаптеру OBD-2
• Распиновка диагностического разъема Volvo OBD II

16 контактный J1962 диагностический разъем OBD-2 совместим с:

устройствами Audi:

• Audi A2, A2, A3, A3, A3, A4, A4, A4, A4, A6, A6, A6, A8, A8, A8
• Audi TT, TT

Устройства BMW:

Устройства Chevrolet:

Устройства Citroen:

Устройства Ford:

Устройства Honda:

Устройства Isuzu:

Устройства Mazda:

Устройства Opel:

• Opel Agila, Antara, Astra, Astra Cabrio, Astra CNG, Astra Coupe, Astra f
• Opel astra g
• Opel Astra G Cabrio, Astra G Caravan, Astra G CC, Astra G Coupe, Astra G OPC Caravan, Astra G-CC Limousine, Astra GTC, Astra H, Astra H Caravan, Astra H GTC, Astra J, Astrag G Cabrio
• Opel Calibra, Corsa, Corsa B, Corsa C, Corsa C Combo
• Opel corsa c фургон1
• Opel Corsa D
• Opel Frontera, FRONTERA B
• Opel GT
• Opel H
• Opel Meriva, Meriva B, Movano
• Opel Omega, Omega Sign, Omega B24, Omega MV6 9030 , Speedster
• Opel Tigra, Tigra A
• Opel Vauxhall, Vectra, Vectra A
• Opel vectra B
• Opel Vectra B Caravan, Vectra C, Vectra C / Signum, Vectra Caravan B, Vivaro
20
• TH Opel
20
• Zafira, Zafira A, Zafira A CNG, Zafira B

Устройства Renault:

Устройства Subaru:

Устройства Toyota:

Устройства Volkswagen:

Распиновка разъема OBD II

ПК Auterra с ОС Windows, Android и DashDyno SPD Инструменты сканирования поддерживают все протоколы OBD II. Разъем OBD II обычно находится внутри автомобиля под приборной панелью у водителей боковая сторона.

Для автомобилей, продаваемых на международных рынках за пределами США, контакты разъема OBD II автомобиля могут поможет определить, будет ли диагностический прибор Auterra работать с вашим автомобилем. Ты также можно проверить наклейку на выбросы под капотом с указанием OBD II, EOBD, или сертификат EOBD2. Наш сканер работает на EOBD (европейский бортовой Диагностика) и автомобилей EOBD2.

Обратите внимание, для международных автомобилей, даже если распиновка разъема совпадает один из протоколов ниже, есть небольшая вероятность, что он может не работают правильно. Смотрите наш FAQ для получения дополнительной информации об автомобилях, продаваемых за пределами США.

Для автомобилей, продаваемых в США, правительство требует соответствия OBD II, поэтому в проверке разъема вашего автомобиля нет необходимости, за исключением случаев, когда вы опасаетесь, что ваш автомобиль может быть поврежден. оснащен CAN.

Продукт Auterra Dyno-Scan поддерживает до 5 протоколов. Каждый Протокол использует разные контакты для связи с внешними инструментами сканирования. Некоторые булавки являются обязательными, а некоторые — необязательными, в зависимости от протокола транспортного средства. В в разъеме могут быть заполнены другие контакты, которые не имеют значения. В Разъем OBD II имеет 16 контактов, пронумерованных, как показано ниже.

Автомобиль OBD II Разъем (вид спереди)

Контакты протокола CAN

Если контакты 5, 6, 14 и 16 заняты, автомобиль поддерживает CAN.

Штифт №	Описание
5	Земля
6	Данные
14	Данные
16	Мощность

Контакты протокола ISO и KWP

Если контакты 5, 7, 16 и, опционально, 15 заняты, автомобиль поддерживает ISO или KWP.

Штифт №	Описание
5	Земля
7	Данные
15	Данные (этот вывод не является обязательным и не может быть присутствует)
16	Мощность

Выводы протокола VPW

Если контакты 2, 5 и 16 заняты, автомобиль поддерживает VPW.

Штифт №	Описание
2	Данные
5	Земля
16	Мощность

Контакты протокола ШИМ

Если контакты 2, 5, 10 и 16 заняты, автомобиль поддерживает ШИМ.

Штифт №	Описание
2	Данные
5	Земля
10	Данные
16	Мощность

Разъем OBD2

SAE J1962 определяет два типа диагностических соединителей (DLC) — тип A и тип B, показанные ниже.Основное различие между двумя соединителями заключается в форме выступа для выравнивания.

J1962 Автомобильный разъем, тип A	J1962 Автомобильный разъем, тип B

(любезно предоставлено SAE)

Распиновка разъема OBD-II

9 9015 Распиновка разъема OBD-II для DoIP (Ethernet)

Штырь OBD2	Описание
2	SAE J1850 Bus +
4	Шасси
5	Сигнальная земля
6	CAN20 900 High	ISO9141 K Line
10	SAE J1850 Bus —
14	CAN Low
15	ISO9141 L-Line
16	Положительный заряд аккумулятора автомобиля

9002 0

Контакт OBD2	Описание — опция 1	Описание — опция 2
1		Ethernet RX +
2	SAE J1850 Bus +
3	Ethernet RX +
4	Шасси
5	Сигнальная земля
6	CAN High
7	ISO9141 K Line
9		Ethernet RX-
10	Шина SAE J1850 —
11	Ethernet RX-
12	Ethernet TX +	Ethernet TX +
13	Ethernet TX-	Ethernet TX-
14	CAN Низкий
15	ISO9141 L-Line
16	Положительный вывод аккумуляторной батареи автомобиля

Расположение разъема

Согласно SAE J1962, DLC типа A должен располагаться в пассажирском или водительском отсеке в зоне, ограниченной стороной приборной панели со стороны водителя на расстоянии 300 мм (~ 1 фут) от центральной линии транспортного средства, прикрепляться к приборной панели и легко доступ с места водителя. Предпочтительное расположение — между рулевой колонкой и осевой линией автомобиля ». DLC типа B »должен располагаться в салоне пассажира или водителя в зоне, ограниченной водительской стороной приборной панели, включая внешнюю сторону, и воображаемой линией на 750 мм (~ 2,5 фута) за осевой линией транспортного средства. прикреплен к приборной панели и легкодоступен с сиденья водителя, с сиденья второго водителя или снаружи.Разъем транспортного средства должен быть установлен для облегчения стыковки и отсоединения.»

См. Также

OBDII — бортовая система диагностики

Есть ли в моей машине OBD-II? Все автомобили и легкие грузовики, построенные и проданные в США. после 1 января 1996 г. требовалась установка OBD II. В общем, это означает весь 1996 год. Легковые автомобили и легкие грузовики модельного года соответствуют требованиям, даже если построены в конце 1995 года. Два фактора покажут, определенно ли ваш автомобиль OBD II экипировано: 1) Будет разъем OBD II, как показано ниже, и 2) На наклейке или шильдике под капотом будет надпись: «OBD II совместимый «. Разъем Контакт 2 — шина J1850 + Контакт 4 — масса шасси Контакт 5 — сигнальная земля Контакт 6 — CAN High (J-2284) Контакт 7 — ISO 9141-2 K Line Контакт 10 — шина J1850 Контакт 14 — CAN Low (J-2284) Штифт 15 — ISO 9141-2 L Line Контакт 16 — Питание от батареи Где находится разъем? Разъем должен находиться в пределах трех футов от водителя. и не должны требовать раскрытия каких-либо инструментов.Загляните под приборную панель и за пепельницы. Пять вкусов OBD II В то время как параметры или показания, требуемые OBD II правила едины, автопроизводители имели некоторую свободу в общении протокол, который они использовали для передачи этих показаний на сканеры. Естественно, каждый чувствовал, что один верный путь, поэтому у нас есть пять различных протоколов связи OBD II. Большие консоли сканера стоимостью тысячи долларов включают программное обеспечение для декодирования и прошивки для всех пяти протоколов в их блоках, что делает их универсальный.Менее дорогие устройства для дома или небольшого магазина обычно настраиваются для специальный протокол связи. Убедитесь, что сканер, который вы используете, соответствует протоколу Ваш автомобиль. Какой протокол связи мой автомобиль использует? Как показывает практика, легковые и легкие грузовики GM используют SAE J1850. VPW (модуляция переменной ширины импульса). Продукция Chrysler и все европейские и большинство азиатских импорт использует схему ISO 9141 или KWP2000.Форды используют SAE J1850 PWM (широтно-импульсная модуляция) шаблоны общения. Все автомобили 2008 года и новее используют CAN. Между кэптивным импортом есть некоторые различия, такие как Cadillac Catera, немецкий производный автомобиль Opel, использующий европейский протокол ISO 9141. Если вы не понаслышке знаете о других подобных вариациях, пожалуйста, пришлите их, и вместе мы сможем построить более полный листинг. На автомобилях 1996 года и позже вы можете определить, какой протокол используется при осмотре разъема OBD II: J1850 VPW — Разъем должен иметь металлические контакты в контактах 2, 4, 5, и 16, , но не 10. ISO 9141-2 / KWP2000 — Разъем должен иметь металлические контакты на контактах 4, 5, 7, 15, и 16. J1850 PWM — Разъем должен иметь металлические контакты на контактах 2, 4, 5, 10, и 16. CAN — Разъем должен иметь металлические контакты на контактах 4, 5, 6, 14, и 16. Если в вашем автомобиле есть разъем такого типа, но нет эти контакты заселены, у вас, вероятно, есть автомобиль до OBDII. Чтобы добавить путаницы, даже наличие разъема с указанными выше контактами не является гарантией OBD II. согласие. Этот тип разъема был замечен на некоторых автомобилях до 1996 года, которые не были OBD II совместимый. Информация об автомобилях Pre-96 Считывающее устройство, предоставленное Советом по авиационным ресурсам Калифорнии. это список обозначений двигателей до 96 OBD II.Обратите внимание, что CARB распознает серию двигателей, а не модели автомобилей, поэтому обозначения двигателей являются истинным ключом к автомобилю. модели предоставлены в качестве любезности. Список Совета по воздушным ресурсам Калифорнии, номер Сертифицированный OBD II семейства и модели двигателей Семейство двигателей Производитель Модель (а) Полностью соответствует? 1994 Сертификаты модельного года RAD2.8V8GFEM RFM3.8V8G1EK RFM4.6V8G1EK RMB2.2VJGCEK RMB3.2VJGCEK RNS2.0VJGDEK RTY3.0VJGFEK RTY2.7HGEEK RTY2.42HGEEK RVW2.8V8GFHM RVV2.3VHGFEK Audi Ford Ford Мерседес-Бенц Мерседес-Бенц Nissan Тойота Тойота Тойота Volkswagen Volvo 100 Мустанг T-Bird, Cougar C220 C 280, S 320, SL 320 G20 Камри, ES300 Т100 Previa, Previa All-Trac Коррадо 850 Турбо № № № № № Да № № № № Нет 1995 г. Год сертификации SBM5.4В8ГАЭК SCR2.0VJGFEK SCR122VJG2EK SCR2.0VJG2GK SCR2.0VJGFEL SDS2.0VJGFEK SFM3.828G1EK СФМ3.8В8Г1ЭК SFM4.6V8G1EK SFM4.6V8G1GK SFM2.318G1EK СФМ3.028Г1ЭК СФМ3.018Г1ЭК СФМ3.028Г1ФК СФМ4.018Г1ЭК SFM4.6VJG1EK SFM4.028G1EK S1G3.8V8G1EK S3G4.319GFEJ S3G4.329GFGJ SIG2.3VJG2GK ШН2.7ВДЖГ1ЭК ШН2.7ВЖГФЭК ШН2.5ВJGKEK SHN3.0VJGKEK SJC4.0VJGAEK SJC6.0V8GFFK SJC4.0VJGFEK SKM1.8VJG1EK STK2.3VJGFEK STK2.5VJGFEK STK1.5VJG2EK СТК1.8VJG1EK SFM2.318G1EK СФМ3.018Г1ЭК СФМ3.028Г1ФК СФМ4.018Г1ЭК СФМ4.028Г1ЭК SMB3.6VJGFEK SMT1.5VJG2EK SMT1.8VJG2EK SMT2.4VJG2EK SNS2.4VJGFFK SNS2.0VJGFFK SNS3.0VJG1EK SNS3.0VJG1FK SNS2.4VJG2EK SNS1.6VJG2EK SNS2.0VJGFEK SNS3.0VJG1EK SLR4.0H8GOEK SFJ2.2VJGFEK STY3.41JG1GK STY3.42JG1GK STY3.0VJGFEK STY2.42HGJEK STY2.71HGEEK STY1.5VHGFEK STY4.0VJG1GK STY2.41HG1GK STY2.71HG1GK STY3.41JGFEK STY3.42JGFEK STY4.55JGFEK SVV2.3VJGFEK SVV2.4VJGFEK BMW Chrysler Chrysler Chrysler Chrysler Алмазная звезда Ford Ford Ford Форд Форд Ford Ford Ford Ford Ford Ford GM GM GM GMC Honda Honda Honda Honda Ягуар Ягуар Ягуар KIA Mazda Mazda Mazda Mazda Mazda * Mazda * Mazda * Mazda * Mazda * Мерседес Бенц Митсубиси Митсубиси Митсубиси Nissan Nissan Nissan Nissan Nissan Nissan Nissan Nissan Ровер Subaru Тойота Тойота Тойота Тойота Тойота Тойота Тойота Тойота Тойота Тойота Тойота Тойота Volvo (TC) Volvo 750 мл (V12), 850ci (V12) Dodge Neon, Плимут Неон Dodge Neon, Плимут Неон Dodge Neon, Плимут Неон Dodge Neon, Плимут Неон Игл Коготь, Mitsubishi Затмение, Chrysler Sebring, Додж Мститель Windstar Мустанг T-Bird, Cougar Гранд Маркиз, Town Car, Корона Виктория Рейнджер Windstar Рейнджер Рейнджер Рейнджер Континентальный Рейнджер Камаро, Жар-птица Пикап S10, Джимми, Блейзер S10 Пикап Кавалер, Sunfire Аккорд LX, EX (V6) Аккорд LX, EX (V6) TL NSX AJ16 (SC) V12 XJS Сефия Тысячелетие Тысячелетие Протеже Протеже B2300 B3000 B3000 B4000 B4000 S 320, C 280, SL 320 Саммит, Мираж Summit и Summit Wagon, Мираж, Экспо, LRV Summit Wagon, Expo, LRV 240 SX G20 Maxima Maxima Altima Sentra / 200 SX 200SX SE-R Maxima Range Rover Новая модель Наследие T100 2WD T100 2WD и 4WD Камри, Камри Универсал, ES300, Авалон Previa, Previa All-trac T100 2WD Tercel LS 400 Такома 2WD Такома 4WD Такома 2WD / 4WD Такома 4WD Ленд Крузер 850 Turbo Седан / Универсал 850 Седан / Универсал № № № № № № № № № № № № № № № № Да № Нет Да Да Да Да Да № № № № № № № № № № № № Да № № № Да Да № № Да Да Да № № Да (только модели A / T) Да Да Да Нет Да № № № № № № № № Да В примечании к этому списку указано, что сертификация предназначена только для группы двигателей.Перечисленные модели считаются правильными, но двигатель — решающий фактор.

16-контактный диагностический разъем EOBD / OBDII (DLC) :: Gendan Automotive Products

Где разъем? Согласно Директиве, разъем EOBD должен располагаться внутри салон автомобиля, в пределах досягаемости от места водителя. Для раскрытия разъема не требуются инструменты, но он может съемная крышка поверх него. Как выглядит разъем? Соединитель имеет следующую форму: Какие штыревые контакты должны быть на разъеме? У разных производителей используются разные контакты на разъеме. Есть 5 комбинаций распиновки в пределах стандарта, каждая из которых использует определенную протокол связи.Они перечислены ниже: Протокол Используемые штыри разъема J1850 VPW 2, 4, 5 и 16, но не 10 ISO 9141-2 4, 5, 7, 15 (см. Ниже) и 16 J1850 ШИМ 2, 4, 5, 10 и 16 KWP2000 (ISO 14230) 4, 5, 7, 15 (см. Ниже) и 16 CAN (сеть контроллеров) 4, 5, 6, 14 и 16 Примечание: Для связи ISO / KWP2000 контакт 15 (L-линия) не всегда обязательный.Контакт 15 использовался на более ранних автомобилях ISO / KWP2000 для «пробуждения». ЭБУ до того, как связь может начаться на контакте 7 (K-Line). Поздние автомобили как правило, общаются, используя только контакт 7 (K-Line). автомобилей Rover и MG: Мы заметили, что многие автомобили Rover и В моделях MG нет контакта 5 (сигнальная земля). Это может помешать работе некоторых диагностических инструментов. «включение», когда они используют контакт 5 в качестве заземления для схемы. Все инструменты, которые мы продаем теперь намеренно закорочены между контактами 4 и 5 для решения этой проблемы. Для чего используется каждый из контактов? Штифты используются следующим образом: Штифт Использовать 2 J1850 Автобус + 4 Шасси наземное 5 Сигнальная земля 6 может высокий (J-2284) 7 ISO 9141-2 K Line и ISO / DIS 14230-4 10 J1850 Автобус 14 CAN низкий (J-2284) 15 ISO 9141-2 L Line и ISO / DIS 14230-4 16 Питание от аккумулятора К вашему автомобилю могут быть подключены дополнительные контакты — они могут использоваться производителями для другие цели. Какой протокол использует каждый производитель? В качестве приблизительного руководства, протоколы обычно встречаются на автомобилях из следующих производители: Протокол Производители J1850 VPW Дженерал Моторс, Крайслер J1850 ШИМ Модели Ford до 2003 года с системой управления двигателем EEC-V, сюда входят: Ford Cougar (все модели для Великобритании), Ford Puma (1.6 и 1.7), Ford Fiesta Zetec модели до 2003 года, Ford Mondeo Zetec модели до 2003 г., Ford Focus до 2003 г. (и некоторые из более новых Ford Jaguar , например S-Type) ISO / KWP Большинство европейских и азиатских производителей, например Альфа Ромео, Ауди, БМВ, Ситроен, Фиат, Хонда, Хюндай, Ягуар (X300, Серии XK и X-Type), Jeep, Kia, Land Rover, Mazda, Mercedes, Mitsubishi, Nissan, Peugeot, Renault, Saab, Skoda, Subaru, Toyota, Vauxhall, Volkswagen (VW), Volvo CAN Ford 2004+ Fiesta, Fusion, Focus модели, 2007+ Mondeo Mazda RX-8 — цена: + 0 руб. Vauxhall Vectra 2003+ модель Большинство новых моделей прибл.2004 — CAN необходимо использовать для двигателя EOBD диагностика всеми производителями к 2008 г. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
