ПОМОГИТЕ! Радио в китайском ГУ на Андроиде — бортжурнал KIA Rio 2013 года на DRIVE2
.краткое содержание предыдущей части: имеется магнитола на андроиде , радио не ловит. Вчера я увидел запись , в которой у человека так же не ловило радио (www.drive2.ru/l/458587884199347006/). Антенна у нас активная, значит на нее нужно подавать питание, такой проводок у меня торчит из магнитолы:
Полный размер

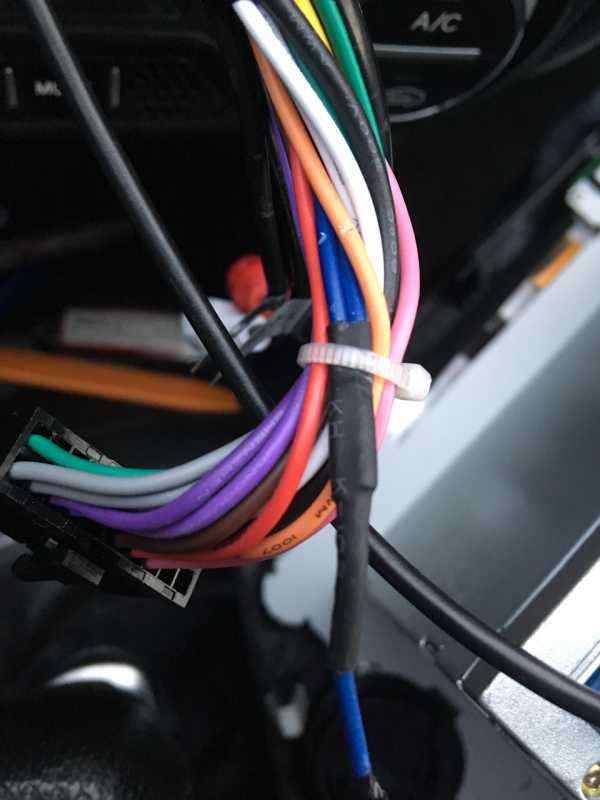

провод ANT, к которому нужно подавать питание антенны
Он идет в 1й контакт разъема магнитолы, а оттуда в 18й пин (красный провод) разъема, который идет из машины.
Полный размер
распиновка разъема магнитолы
Полный размер
на этом красном проводе появляется 12 вольт, когда магнитола включается
Полный размер
здесь видно, что синий провод, идущий из 1го пина разъема магнитолы (на этом фото я его уже вытащил из разъема) далее раздваивается на два синих провода: один из них висел в воздухе (с надписью ANT), а второй соединялся через переходные разъемы как раз с пином 18 шлейфа машины, куда нужно подавать питание антенны
Итак, что я получил: при включении магнитолы, на красный провод ACC подается 12 вольт, к нему у меня подключен синий провод ANT из магнитолы, далее через этот синий провод напряжение идет на 1й пин магнитолы (P.ANT) и на 18й пин разъема машины.
Ожидая чуда, включаю сканирование радио и не получаю ничего! Такое же шипение на всех волнах, как и было до этого. И тут началась мистика. Выключаю зажигание — магнитола как работала, так и продолжает работать! Музыка с флешки все так же поёт, даже если вытащить ключ из замка зажигания. Выдернул разъем из магнитолы — она, конечно, погасла. Стал прозванивать тестером свои провода. Когда зажигание выключено, то на красный провод магнитолы ACC (к которому я присоединил питание антенны) подается напряжение порядка 0,7-0,9 вольта. Поворачиваю ключ — появляется 12,5 вольт, вынимаю ключ — напряжение сразу падает примерно до 1,15в и продолжает ежесекундно падать на 0,1В. Снова подсоединяю магнитолу, включаю, потом вытаскиваю ключ — она играет как ни в чем не бывало. Смотрю напряжение на АСС — как было 12,5 вольт, так и остается! Стал думать и решил вытащить пин из 1го контакта разъема головы, замотал изолентой и оставил в воздухе (ведь у меня и так уже идет напряжение на разъем машины, зачем оно еще и тут?). И ТУТ ПРОИЗОШЛО НЕЧНО! Автосканирование FM нашло кучу станций, и все они играли чудесно! Я чуть не заплакал от радости))) Нужно отметить, что за несколько минут до этого момента, в трех метрах от меня припарковался мужик на Рено Дастер, закрыл машину и ушел ковыряться в свой гараж. На это все у меня ушло ровно 2 часа. Вытащенный пин я решил посадить в термоусадку вместо изоленты, попутно сделал фото:
Полный размер
На этом мистика не закончилась. В это время мужик на Дастере уезжает. Я втыкаю разъем в магнитолу, чтобы окончательно все проверить (повторю, ничего за это время не происходило, я просто снял с пина изоленту и посадил в термоусадку). Нихрена не ловит, всё как и раньше! Что могло случиться? Дастер притягивал к нам волны FM? Еще были мысли, что проблема где-то в самом антенном кабеле — он довольно короткий, я его много раз вставлял и вынимал, может что-то и произошло. Пробовал сколько рука доставала под торпедо его шевелить, но ничего не менялось — все станции шипели, новый поиск ничего не находил. Если магнитолу вытаскивал больше на себя — шипение усиливалось, немного начинал засовывать в машину — сигнал становился чуть-чуть лучше. Мне кажется, что какие-то помехи мешают приему радио. Например, эти провода для штатного AUX и USB у меня так просто и висят внутри торпедо. Но чтобы экспериментировать с двиганием магнитолы хоть как-то внутри машины, не позволяет короткий антенный кабель.
Полный размер
Даже не знаю, на что и думать. Если бы не случилось того кратковременного чуда, я бы наверно забил на все это. Но если оно случилось, то я надеюсь найти причину. Или может попробовать поставить какой-то усилитель антенны, или сам кабель антенны поменять и заодно удлинить, или купить активную антенну типа BOSCH, которые все ставили на «чепырки»…
При установке на место козырька приборки, как обычно, забыл присоединить кнопку TRIP, сегодня опять разбирать.
Срочный выпуск новостей! Сейчас я нахожусь на работе, на некоторой возвышенности, выше чем в городе. Уверенно поймал 21 станцию! Раньше на работе не пробовал ловить, поэтому не ясно, дал ли эффект подачи питания на 18 контакт. И да, у меня стоит плавник, но сам корпус антенны находится внутри плавника, т.е. просто снят антенный штырь с крыши
Дополнение от 06.06.2018 Начитавшись о возможных наводках по питающим проводам, которые создают помехи в радио, я подумал проверить это. Мои провода из магнитолы AUX и USB для подключения к штатным разъемам просто болтались внутри торпедо, под магнитолой. Снял бардачок, открылся доступ к этим проводам. Специально прикасал их металлу, на котором «земля» — вообще ничего не менялось. Шевелил рукой все провода, до каких доставал, но шипение радио не прекращалось. Потом заметил такой момент: шипение зависит от положения двух проводов USB, которые я протянул в бардачок. Они довольно длинные, и изначально большая их длина находилась в торпедо за магнитолой. Когда я вытаскивал этот жгут из торпедо, то прием радио немного улучшался, но не был идеальным. Снял видео, на котором видно, что если взять эти провода в руку, то прием хороший! Кто что думает по этому поводу?
Мне кажется или я забыл приконектить усилитель антенны. Может кто то что то может подсказать. Как определить работает ли усилитель или нет? Индикации же нет никакой вроде. На самой магнитоле есть кабель P.Cont\ANT.CONT и он заизолирован.
Верхний самый широкий у меня не задействован вообще, а там случайно усилитель не выведен который в виде антенны изображен?
распиновка от старой магнитолы
вот принципиальная схема с мануала
Пробег: 130900 км
Нравится
9
Поделиться:
Подписаться на машину
www.drive2.ru
Статьи — Устанавливаем магнитолу. Вопросы по подключению.
Главная
→
Статьи
→
Устанавливаем магнитолу. Вопросы по подключению.
Некоторые клиенты задают нам вопросы об инструкции по установке приобретенной автомагнитолы. Вообще-то мы, как и производители магнитол, считаем, что компоненты, из которых складывается автозвук, не являются тем товаром, который конечный потребитель должен устанавливать самостоятельно, не имея специальной подготовки в этом вопросе и соответствующего опыта. То есть, хочешь, чтоб все было тип-топ — обращайся, пожалуйста, в автосервис к специалистам-установщикам. Вы же не будете, не имея медицинского образования, принимать роды у собственной жены потому, что захотите сэкономить на услугах специалиста или, к примеру, вы почитали про это в интернете, вам теперь все понятно и интересно попробовать самому? 🙂 Именно поэтому никто никогда не дает в комплекте с аппаратами инструкций по установке автомагнитол, динамиков, усилителей и т.п. Да и невозможно сделать универсальную инструкцию: каждый автомобиль в чем-то уникален, и при установке могут возникнуть нештатные ситуации, свойственные только для этого автомобиля, которые легко решаются специалистом, но ставят в ступор неподготовленного установщика. Да что там автомобиль. Например, жгут из 12-тиразноцветных неподписанных проводов, торчащий из универсальной автомагнитолы, для неподготовленного — китайская грамота, для специалиста одного взгляда будет достаточно, чтобы понять, какой провод куда подключать.
Мы живем в великой стране 🙂 И Россия не была бы Россией, если бы не находились в ней люди, которые решаются все же сами поставить купленную магнитолу себе в авто. И вот когда у них что-то не получается, они задают нам вопросы. На часто задаваемые вопросы мы приведем ответы в этой статье.
Разноцветные провода
С них и начнем. Чаще всего, цвета проводов автомагнитол означают следующее:
Черный — GROUND, Земля (-12В)
Красный — ACC, управляющее напряжение +12В (как правило, от замка зажигания), сигнал включения магнитолы
Синий — AMP, ANT, К активной антенне или внешнему усилителю (их питание)
Серый — FR+ Правый передний динамик (+)
Серый с полосой — FR- Правый передний динамик (-)
Белый — FL+ Левый передний динамик (+)
Белый с полосой — FL- Левый передний динамик (-)
Фиолетовый — RR+ Правый задний динамик (+)
Фиолетовый с полосой — RR- Правый задний динамик (-)
Зеленый — RL+ Левый задний динамик (+)
Зеленый с полосой — RL- Левый задний динамик (-)
Розовый — PARK, BREAK, К датчику парковки (на землю, если хотите смотреть видео и во время движения) / «Земля» управления на руле (Premier)
Оранжевый — CCD, CAMERA, Активация режима камеры заднего хода (+12В во время движения назад)
оранжевый или зеленый с полосой — ILL, SMALL LIGHT, Подсветка +12В (к габаритным огням)
Данные цветовые коды — не догма, но, как правило, соблюдаются довольно часто. Если провода подписаны и на них написано не то, что здесь, то лучше верьте этим надписям, чем этой статье.
Пароли
Для того, чтобы в магнитолах войти в некоторые настройки, требуется набрать пароль. Ничего страшного здесь нет: все пароли стандартны. Пробуйте по очереди следующие: 0000 (обычно применяется для сопряжения по Bluetooth магнитолы и телефона), 888888, 8888, 1111, 3368, 3711, 1234, 123456, 789, 7890, 126, 1983, 0207, 12580, john@tw-desktop, 8861, 1688. Если вы знаете какой-то еще пароль, который мы тут не указали — пишите нам, выложим здесь же в качестве шпаргалки «на память».
Не показывает видео — DVD, TV, AVI… «Не смотрите»
Если вы при попытке установки диска с фильмом увидите на экране надпись «Не смотрите…», то это отнюдь не неисправность аппарата, это забота о вашей безопасности со стороны тех, кто пишет различные международные стандарты этой самой безопасности. Согласно им, запрещается смотреть видео во время движения автомобиля. На парковке — пожалуйста, а вот в движении нельзя. Это как раз такой случай. За эту функцию отвечает отдельный провод, который должен подключаться к датчику стояночного тормоза. Затянул ручник — провод закорачивается датчиком на массу и видео можно смотреть, отпустил — соединение размыкается и включается запрет видео в движении. Во многих аппаратах этот провод имеет розовый цвет (необязательно) и подписан как PARKING BRAKE, BRAKING WIRE или просто BRAKE. Если не заморачиваться с поиском датчика парковки, то можно просто прикрутить этот провод на массу автомобиля — тогда видео можно будет смотреть всегда. Не секрет, что большинство так обычно и поступает 🙂 Другой выход — если в вашей версии аппарата эту функцию можно просто отключить в меню. В ранее популярной Toyota 9174 и ее последователях в некоторых аппаратах под строкой с путем к файлу навигации имеется белый квадрат с буквами PK рядом. Уберите оттуда галочку, если хотите смотреть видео всегда. У магнитол серии W2 в настройках Factory Set пункт Handbrake Enable для достижения того же результата должен быть в положении OFF.
Кстати о форматах/разрешениях видео. Большинство магнитол под Windows CE имеют процессор с тактовой частотой 533 или 600 мегагерц. Даже настольный компьютер с такими параметрами и серьезной операционной системой и всеми настроенными кодеками не потянет нормально видео с высоким разрешением, а уж упрощенный вариант под WinCE тем более, поэтому для нормального воспроизведения видео в магнитолах предварительно конвертируйте файлы в формат xViD 720*480 и сохраняйте в контейнер AVI. Можем порекомендовать для этих целей бесплатную программу Format Factory. Если магнитола имеет возможность воспроизведения мультимедиа-контента со слота карты памяти для GPS (как, например, Toyota 9174), то музыку здесь слушать можно, а вот видео с этого слота лучше не смотреть. Он смонтирован с операционной системой, которая отъедает часть его ресурсов, и в большинстве случаев видео отсюда будет идти рывками.
Подключение камеры заднего хода
При подключении камеры заднего хода магнитола должна получать два вида сигнала: собственно, сам видеосигнал с камеры и управляющий сигнал +12В для активации нужного режима магнитолы. Первый сигнал проводом, идущим в комплекте с камерой, протягивается от места установки камеры до магнитолы через боковую часть кузова и пороги салона (или через крышу — кому как сподручней), и подключается ко входу стандарта RCA (в просторечии «тюльпан»), который в магнитоле обычно подписывается как BACKSIGHT IN, CAMERA IN, CAM, CCD, CVBS CAMERA IN и т.д.
Управляющий сигнал обычно берут с лампы заднего хода (как и питание самой камеры) и протягивают отдельным проводом вместе с видеосигналом, реже берут +12В с лампы индикации заднего хода на приборной панели или в АКПП. Во многих продаваемых у нас камерах длинный видеокабель с желтыми «тюльпанами» на концах оснащен дополнительным красным проводом, по которому как раз и можно донести нужный нам управляющий сигнал до магнитолы, не протягивая дополнительного провода. На самой магнитоле этот сигнал необходимо подать на отдельный провод (часто оранжевый, но не обязательно), подписанный как REAR VIEW CAMERA, CAM, REVERSE, BACK и т.п. Некоторые магнитолы не требуют управляющего сигнала и автоматически включают режим отображения камеры заднего хода при появлении видеосигнала на соответствующем разъеме.
Если к магнитоле требуется подключить ранее установленную с завода японскую камеру, то процесс ее адаптации мы подробно описывали здесь — обязательно прочитайте эту статью перед подключением, там есть очень важные нюансы.
Некоторые камеры в своих проводах содержат небольшую белую или черную короткую петельку, похожую на ручку для пальца. Так вот, это не ручка. Если разрезать эту петельку, то изображение камеры отзеркаливается. Ну это так, для информации.
Подключение сабвуфера
Если у магнитолы есть разъем с маркировкой SUBWOOFER или SW, то ваш сабвуфер можно подключить к этому разъему. В магнитолах не бывает встроенного усилителя на сабвуфер, поэтому подключаемый саб должен быть активным или иметь свой отдельный внешний усилитель.
Если у магнитолы отдельного выхода на сабвуфер нет, то саб можно подключить к специальному усилителю, имеющему два входа и один выход, сигнал для такого усилителя рекомендуется брать с линейных RCA-выходов задних левого и правого каналов. В этом случае увеличивать или уменьшать с магнитолы относительную громкость сабвуфера можно будет, сдвигая баланс фронт-тыл.
Установка активной ТВ-антенны
В комплекте с некоторыми аппаратами идет в комплекте антенна AD-TV97, многие приобретают ее отдельно. Антенна предназначена для крепления на любое неподвижное стекло автомобиля. Обычно ее крепят на лобовое стекло в верхний дальний от водителя угол. Длина проводов позволяет отнести ее и на заднее стекло, если она помешает вам на лобовом. Антенный усилитель (пластиковый треугольник, из которого выходят два уса — антенных вибратора) закрепляют в самом углу окна, а усы приклеивают один параллельно верхней кромке, другой — параллельно боковой кромке окна. По инструкции расстояние от края окна до вибратора должно равняться 2 см, но есть люди, которые вообще прятали один ус под обшивку крыши, другой — под обшивку стойки окна, и говорили, что качество приема ТВ-сигнала при этом заметно не пострадало. Смотрите сами.
Части антенны крепятся на липкую подложку. Перед приклеиванием обязательно обезжирьте поверхность стекла спиртом или ацетоном, и дайте просохнуть. Не используйте духи, одеколоны и другие спиртсодержащие жидкости — в них растворены масла, которые остаются на стекле после высыхания спирта и ухудшают клеящие свойства липкой подложки. Бывает неплохо слегка подогреть липкую поверхность перед самым приклеиванием в течение пары секунд на расстоянии примерно 5 см над пламенем зажигалки. Если со временем части антенны отклеятся, можно их приклеить обратно на стекло на обычный двусторонний скотч.
Из антенны выходят провода. Один оканчивается двухконтактным круглым штеккером типа jack диаметром 3,5 мм, он включается в антенное гнездо магнитолы. Второй провод оканчивается клеммой «под болт», его необходимо прикрутить на массу автомобиля. Третий провод заканчивается П-образной клеммой — сюда подключается +12В питания антенного усилителя. П-образная форма клеммы рассчитана на установку ее в пенал предохранителя. Обычно ее ставят в пенал на красном проводе «ACC» основного жгута подключения на ближний к магнитоле контакт. Таким образом, питание на антенный усилитель подается только тогда, когда включено зажигание автомобиля. При этом на усилителе должен загораться красный светодиод.
Не горит подсветка органов управления магнитолы
В различных магнитолах предусмотрена подсветка органов управления в темное время суток. Управляется включение подсветки, как правило, отдельным проводом, который необходимо подключить к габаритным огням автомобиля (+12В). Включили габариты — включилась подсветка кнопок на магнитоле. В некоторых моделях при этом еще и приглушается яркость дисплея.
Если после установки этого не происходит, значит, управляющий провод не подключен к габаритам. Поищите его в основном жгуте подключения. Он может быть подписан по-разному, но тема его названия, как правило, одна: освещение. Поищите провод с надписью SMALL LIGHT, ILLUMINATION, LAMP IN, ILL, ILLU и т.п. Подключите его к габаритам. На универсальной колодке магнитол Starsonic это провод под номером 3.
Полярность динамиков
Никогда не помешает проверить полярность динамиков при подключении автомагнитолы. Даже если вы просто вытащили разъемы из старой магнитолы и вставили их в новую.
Вы уверены, что до вас никто, допустим, не менял один из сгоревших динамиков и не перепутал при этом провода — по незнанию или просто по невнимательности? Наши установщики нередко сталкиваются с такими случаями.
По большому счету, если перепутать полярность динамиков, то ничего страшного не произойдет — все вроде бы будет прекрасно работать, а вот качество звука пострадает существенно, хотя, без сравнения с правильным вариантом неспециалист этого может и не ощутить. Объясним физику этого явления, чтобы было понятней для чего мы поднимаем эту тему. При перепутанной полярности получается следующее: когда диффузор левого динамика выдвигается вперед, диффузор правого наоборот втягивается. В результате звуковое давление в салоне автомобиля не изменяется, хотя, должно нарастать по замыслу звукорежиссера, записывавшего музыку. При правильной полярности оба динамика будут либо одновременно выдвигаться вперед, давя на оба уха слушателя, либо втягиваться назад.
На основном жгуте магнитолы минусовой провод динамика обозначен тем же цветом, что и плюсовой, но обычно имеет продольную полосу. Как разобраться в полярности на самих динамиках? Если есть зрительный доступ к задним клеммам, то возможно, что это будет видно на глаз: часто у динамиков плюсовой вывод толще, чем минусовой. Проверим дальше, какой провод к чему подходит и совпадает ли в гнезде с соответствующими проводами магнитолы. Но этот вариант не дает 100% гарантии: вдруг при ремонте дверей провода были повреждены и затем неправильно восстановлены простым автослесарем, который прекрасный специалист в кузовщине и механике, а вот в электронике не силен, потому как ему это и не нужно. Лучший вариант проверки, дающий 100% гарантию — проверка с помощью обычной батарейки напряжением 1,5 вольта. Берем батарейку, прилаживаем к ней провода и подключаем к вилке разъема, отсоединенного от магнитолы. Плюс батарейки к полосатому проводу, минус — к однотонному. Сначала на одном канале, затем на другом. Если оба динамика при этом по очереди выдвигались вперед — все ОК, полярность соблюдена. Если оба назад — ничего страшного, оставьте все как есть. А вот если один пошел вперед, а второй назад — поменяйте местами провода на клеммах одного из динамиков. Вот теперь точно будьте уверены, что в этом отношении у вас все сделано правильно.
Не видит флэшку
Ну вот, магнитола установлена, хочется наконец-то послушать любимую музыку. Вставляем флэшку в USB-разъем, и… она не работает.
По стандарту порт USB должен выдавать питание до 0,5А, что всегда соблюдается в магнитолах. В Китае с момента наступления эры внешних жестких дисков, требующих ток питания намного больше стандартного, производители ноутбуков и компьютеров решили негласно повысить возможности порта USB для их поддержки. Расслабившись по этому поводу, производители USB-накопителей теперь не особо следят за тем, вписываются ли потребляемый флэшкой в некоторых режимах ток в стандарты USB. Поэтому некоторые современные USB-накопители в пиковые моменты (инициализация, запись и т.п.) потребляют ток больше 0,5А и либо не видятся автомагнитолой, либо как-то сбоят, при этом без нареканий работая в компьютерах. Раньше такие носители подвергались выбраковке прямо на производстве, а теперь их без зазрения совести пускают в продажу. Если вам попалась именно такая — не беда: подберите для магнитолы другую флэшку, менее прожорливую. Или вообще пишите музыку на microSD: ценник на них тот же, места меньше занимает и ничего нигде не торчит.
Еще нюанс: помните, что магнитолы серии S150 на Андроиде штатными плеерами видят музыку только в папке \Music, а видео — только в папке \Video на SD-карте и USB-флэшке. Хоть магнитола и сообщает об этом на экране при запуске плеера с картой/флэшкой без этих папок, но почему-то мало кто эти сообщения читает и впадает в панику по поводу неисправности аппарата.
Магнитола теряет настройки при запуске автомобиля
Если мы заводим машину, а магнитола не вспоминает последний источник воспроизведения, а то и сбрасывает некоторые настройки в «умолчальные», то чаще всего встречаются две причины.
1. Нет постоянного +12В на желтом проводе MEMORY. Проверьте наличие там +12 — это напряжение должно там быть даже если машина запаркована и ключа зажигания нет в замке. Проверьте целостность этого провода до самого гнезда магнитолы, убедитесь, что в гнезде это соединение не расшатано и исправно.
2. Сильно просаживается питание в момент запуска двигателя. Возможная причина этого — слабеющий аккумулятор. Да, он вполне неплохо справляется с запуском двигателя, но в бортовую сеть в это время уже нужный уровень питания отдавать не может. Попробуйте взять у кого-нибудь на время новый аккумулятор чтобы убедиться в этом факте. Если положение исправилось — купите новый аккумулятор, иначе старый скоро вас подведет и с запуском двигателя.
После установки по экрану пошла трещина
Это говорит о том, что при установке аппарата или после нее при эксплуатации магнитола испытывала механическое напряжение на изгиб или скрутку. Трескаться от механического напряжения могут даже небольшие экраны 4-6 дюймов, и чем больше диагональ экрана, тем более хрупким он является. Модные сегодня магнитолы с полностью стеклянной передней панелью наиболее капризны в этом отношении. Будьте осторожны, так как трещина на стекле является механическим повреждением и к гарантийным случаям не относится.
Трещина на экране может быть следствием нескольких причин:
Неправильной подгонки по отверстиям для крепежных болтов. При установке штатной магнитолы, как правило, отверстия для ее крепления подогнаны при проектировании на заводе к стандартным отверстиям автомобиля, для которого она предназначена. В универсальных магнитолах нередко встречается ситуация, что отверстия на корпусе магнитолы не совпадают по расположению с отверстиями крепления. В этом случае ни при каких обстоятельствах нельзя делать новые отверстия в корпусе магнитолы. Примерьте крепления автомобиля к магнитоле и сделайте новые отверстия в самих креплениях так, чтобы они совпадали с отверстиями на корпусе магнитолы без каких-либо напряжений при закреплении.
Автомобиль был восстановлен после серьезной аварии, либо ранее имело место варварское хищение предыдущей автомагнитолы с деформацией её креплений. Если вы брали авто с рук, то вы об этом можете даже и не знать — предыдущий владелец вряд ли известит вас о подобном факте. И внешне это никак не может быть заметно, если ремонт был произведен хорошо. Но в таком случае, даже если отверстия крепления подходят под магнитолу идеально, после закрепления аппарата при одевании переходной декоративной рамки может потребоваться поправить рамку в ту или иную сторону, иначе она не оденется на переднюю панель магнитолы. Или, если отверстия на креплении чуть-чуть не совпадают, установщик может чуть подвинуть магнитолу в нужном направлении, затянуть крепёжные болты и отпустить аппарат. В этом случае сила, обратная такой «поправке», образует постоянное механическое напряжение, действующее на конструкцию магнитолы, и со временем это может привести к растрескиванию экрана в процессе эксплуатации.
Подключение трехпроводного интерфейса мультируля к (одно)двухпроводному у магнитолы
Стандартный резистивный интерфейс кнопок управления магнитолой на руле автомобиля обычно содержит три провода: KEY1(SW1), KEY2(SW2) и KEY GND. По крайней мере, у Тойот это так, если управление магнитолой не реализовано через CAN BUS (этот случай мы рассматривать не будем). В магнитолах производства КНР обычно для этого выделены также три отдельных провода: KEY1, KEY2 и KEY GND. При таком раскладе подключаем друг к другу соответствующие провода и настраиваем нужные кнопки уже в магнитоле.
Но бывает, что магнитола имеет только один провод, выделенный для мультируля. В таком случае можно попробовать следующую схему: провод KEY GND от руля подсоединить к корпусу магнитолы, коричневый (как правило) провод KEY1(SW1), управляющий громкостью и переключением треков, на провод KEY магнитолы, а серый KEY2(SW2), управляющий режимами магнитолы MODE, через резистор 5,1 кОм подключаем к коричневому проводу KEY1(SW1). После этого идем в настройки магнитолы и проверяем в настройках мультируля (Steeering wheel control) работу полученной схемы, настраивая нужные нам кнопки. По идее, должно работать 🙂
Основные вопросы по установке вроде осветили. Если есть еще вопросы, на которые мы здесь не ответили — пишите нам на электронный адрес, добавим в статью.
Обозначения распиновки — бортжурнал Daihatsu Yrv ТабурЭт 2001 года на DRIVE2
Все сталкиваются с подключением магнитолы: Разъём питания:
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики: 1 — R = Динамик правый. 2 — L = Динамик левый. 3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). 4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). 5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). 6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). 7 — GND SP = Общий провод динамиков.
Другие контакты: 1 — Amp = Контакт управления включением питания внешнего усилителя 2 — DATA IN = Вход данных 3 — DATA OUT = Выход данных 4 — Line Out = Линейный выход 5 — CL = ? 6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель) 7 — ACP+, ACP- = Линии шины (Ford) 8 — CAN-L = Линия шины CAN 9 — CAN-H = Линия шины CAN 10-K-BUS = Двунаправленная последовательная шина (К-line) 11-SHIELD = Подключение оплётки экранированного провода. 12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей 13-ATX+ = ? 14-ATX-MUT = ? 15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера 16-SW+B = Переключение питания +B батареи. 17-NAVI = ? 18-SEC IN = Второй вход 19-DIMMER = Изменение яркости дисплея 20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) 21-ASC IN и ASC OUT = ? 22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. 23-SDV или SDVC = ? 24-SWC = ? 25-LINE OUT, LINE IN = Линейный выход и вход, соответственно. 26-TIS = ? 27-D2B+, D2B- = Оптическая линия связи аудиосистемы 28-BUS+, BUS- = ? Если знаете другие обозначения, не вошедшие на страницу, указывайте. Допишу. Интересует в данный момент что за BUS?
www.drive2.ru
Daewoo Matiz Бест (Do Do) › Бортжурнал › Обозначение и расшифровка проводов для магнитол.
Сегодня столкнулся с очередной проблемкой Купив и подсоединив переходники для подключения магнитолы Pioneer в штатную проводку через ISO разъемы магнитола отказалась воспроизводить звуки, на дисплее горела надпись mute.За помощью обратился к интернету.В итоге нарыл общую инфу (расшифровку)которая может понадобиться и пригодится каждому что б сэкономить время .
Разъём питания:
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики: 1 — R = Динамик правый. 2 — L = Динамик левый. 3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). 4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). 5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). 6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). 7 — GND SP = Общий провод динамиков.
Другие контакты: 1 — Amp = Контакт управления включением питания внешнего усилителя 2 — DATA IN = Вход данных 3 — DATA OUT = Выход данных 4 — Line Out = Линейный выход 5 — CL = ? 6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель) 7 — ACP+, ACP- = Линии шины (Ford) 8 — CAN-L = Линия шины CAN 9 — CAN-H = Линия шины CAN 10-K-BUS = Двунаправленная последовательная шина (К-line) 11-SHIELD = Подключение оплётки экранированного провода. 12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей 13-ATX+ = ? 14-ATX-MUT = ? 15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера 16-SW+B = Переключение питания +B батареи. 17-NAVI = ? 18-SEC IN = Второй вход 19-DIMMER = Изменение яркости дисплея 20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) 21-ASC IN и ASC OUT = ? 22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. 23-SDV или SDVC = ? 24-SWC = Steering Weel Control, сигнал управления магнитолой с руля 25-LINE OUT, LINE IN = Линейный выход и вход, соответственно. 26-TIS = ? 27-D2B+, D2B- = Оптическая линия связи аудиосистемы 28-BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении. 29-R, G, B = Красный, Зелёный, Синий сигналы соответственно.
