Замена маслосъёмных колпачков — бортжурнал Renault 19 GTS F3N 1991 года на DRIVE2

Симптомы:
-повышенный аппетит на маслице.
-перегар из выхлопной трубы после 2-2,5 тыс. оборотов
-замасленные свечи

Причина — подустали маслосъемные.

Специфика замены маслосъемных без снятия головы.
Первое чтобы до них добраться нужно снять распредвал — а значит и ремень ГРМ.

Итак приступим

Снятие ремня ГРМ

— Отсоедини провод массы с аккумулятора
— Выверни все свечи зажигания.
— Сними крышку головы и чехол ГРМ.

— Сняв переднее правое(по ходу движения) колесо прокрути коленвал до ВМТ первого поршня. При этом кулачки распредвала 1 и 2 клапана будут направлены вверх, метки зубчатого колеса распредвала

и метки на маховике совместятся.

(При таком положении коленвала в ВМТ находятся поршни 1-го и 4-го цилиндров. Это позволит рассухарить клапаны данных цилиндров без риска уронить их в цилиндр)

Для фиксации коленвала необходимо установить приспособу в спец отверстие выкрутив из него болт.

— снять ремень генератора.

Теперь необходимо снять шкив коленвала. Болт выкручивал поддомкрачивая рычаг. Сидит серьезно и откручивается неохотно.

Сняв шкив можно увидить совмешение меток коленвала

Теперь необходимо оставить метки на самом ремне ГРМ для последующей сборки.
Корректором наметить две риски у меток коленвала, распредвала и стрелку направления вращения ремня грм.
Ослабь гайку натяжного ролика и сними ремень.

Итак ремень ГРМ снят

Теперь скидываю распредвал. Во избежание путаницы при последующей установке использовал контейнер, каждый отсек которого привязывал к номеру клапана куда и складывал все детали.

При снятии зубчатого колеса от самого распредвала может возникнуть трудность – необходимо фиксировать зубчатое колесо чтобы открутить фиксирующий болт, иначе распредвал не снять – мешает железный кожух грм.
Между зубчатым колесом и распредвалом есть паз для фиксации, в который вставлен маленький железный клин – при снятии следи чтобы не потерялся.

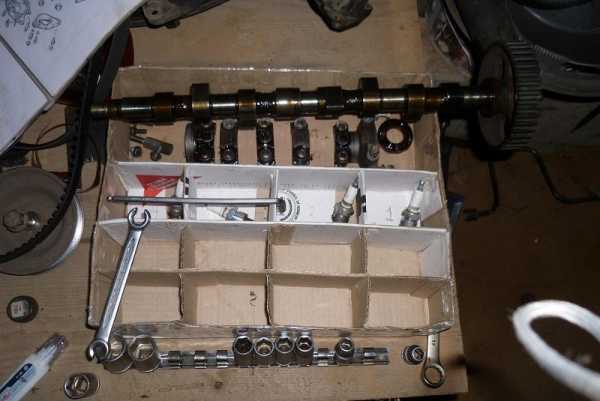

Сняв распредвал и сложив детали фиксации распредвала по порядку вынимаем регулировочные шайбы – если попутать при дальнейшей установке эти шайбы – может сильно измениться зазор клапанов и придется делать регулировку зазора.

Тонкой отверткой вынимаем толкатели клапанов.

Итак коленвал установлен в положение ВМТ первого цилиндра – можно работать с 1,2,3 и 4 клапаном.(Проверить ВМТ первого цилиндра можно опустив отвертку в свечное отверстие – при вмт – она почти не опустится — поршень действительно вверху клапан при рассухаривании не упадет.)

Рассухариваю 1 и 2 клапана. Для того чтобы сухарь не потерялся при снятии использовал ткань. Накрыл голову и через вырезанное отверстие по диаметру тарелки вынимал сухари. Сухари очень маленькие и если попадут в каналы двигателя — будет плачевно.

Нажав на тарелку клапана осторожно либо пинцетом либо магнитной отверткой вынуть два сухаря.

Далее снять тарелку и пружину клапана.

Для снятия маслосъемных нужен съемник либо длинные пассатижи.
Рекомендуют снимать направляя усилие строго вверх чтобы не повредить направляющую втулку клапана. Слазят со своих мест неохотно.

Перед установкой новых маслосьемных колпачков рекомендуют снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае надеть втулку на стержень клапана.
Смазать внутреннюю поверхность маслосъемного колпачка моторным маслом и продвинуть колпачок по стержню клапана до направляющей втулки.
Установить оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессовать колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовывать через нее колпачок легкими ударами молотка по оправке.

В качестве оправки можно использовать длинную головку из набора инструментов. Выберите головку с 12 гранями и с фаской внутри отверстия, чтобы контакт головки с колпачком происходил по сплошной окружности.

Снять направляющую втулку со стержня клапана или надеть на колпачок пружину, если ее снимали.
Установить пружину и тарелку клапана в порядке, обратном снятию.

Установи сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана.
Проворачивай коленвал только вновь собрав механизм клапан-пружина-тарелка-сухарь. Иначе, если проворачивать коленвал не фиксируя стержни клапанов – они могут упасть в цилиндр и без снятия головы их от туда будет очень проблематично достать.

Аналогично заменить маслосьемные второго клапана 1-го цилиндра и двух клапанов 4-го цилиндра не меняя положения коленвала.

Провернуть коленчатый вал на пол-оборота, чтобы в ВМТ оказались поршни 2-го и 3-го цилиндров, и заменить маслосьемные остальных клапанов.

Теперь немного провернув коленвал и установив все сухари на место нужно слегка ударять молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место ровно и четко.(провернуть коленвал в положение при котором клапана не упирались в цилиндр)

Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя

Обратная сборка
в процессе…

www.drive2.ru

Как менять маслосъемные колпачки своими руками

Маслосъемные колпачки необходимы для препятствования попаданию масла в камеру сгорания и расположены между клапанами ГРМ и направляющими втулками.

Чтобы понять, зачем нужны маслосъемные колпачки (другое название – сальники), нужно иметь некоторое представление о работе двигателя.

В системе газораспределения используются впускные и выпускные клапана. Верхняя часть клапана всегда подвергается воздействию маслянистого тумана, образуемого вращение распредвала, а нижняя часть находится посреди взвеси из бензинового пара (впускные клапана) или разогретого выхлопа (выпускные клапана).

Нормальная работа распределительного вала обеспечивается за счет смазки, но ее попадание в камеру сгорания необходимо предотвращать, иначе сгоревшее масло образует нагар на рабочей поверхности клапана, цилиндра и поршня. В результате двигатель будет закоксован: его характеристики ухудшатся, а износ многократно ускорится.

Маслосъемные колпачки предотвращают образование нагара: они снимают масло со штока, чтобы оно не оказывалось посреди горючей смеси. Конструкция сальника достаточно проста: он представляет из себя резиновый колпачок, внутри которого располагаются армированная стальная втулка и эспандерная пружина, обеспечивающая качественное сцепление колпачка и штока. Немаловажное значение имеет материал сальника: современные производители используют акрилатный каучук или вторкаучук – эти материалы обеспечивают хорошее качество прижима.

Когда менять маслосъемные колпачки?

При работе двигателя на сальники приходится очень высокая нагрузка. Помимо сугубо механического воздействия, маслосъемным колпачкам приходится выдерживать еще и агрессивное воздействие масла вперемешку с выхлопными газами.

Длительная эксплуатация сальников приводит к тому, что каучук начинает твердеть, вследствие чего происходит истирание рабочей поверхности.

Конечно, всегда можно сказать, что маслосъемные колпачки – это расходный элемент, и его износ является нормальным явлением. Это так, но есть одно неудобное обстоятельство – менять сальники достаточно сложно. Чтобы добраться до них, потребуется выполнить немало лишних действий.

Впрочем, замена сальников требуется не так уж и часто: один комплект маслосъемных колпачков в среднем «проезжает» около 100 тысяч километров.

Маслосъемные колпачки: признаки износа

О том, что маслосъемные колпачки пора менять, можно понять по следующим признакам:

1. Чрезмерный расход масла. Такой признак в большинстве случаев говорит об износе сальников. Увеличение расхода масла также отмечается при износе поршневых колец, но в таком случае масляные подтеки можно найти в патрубке сапуна.

2. Выхлоп, имеющий явно заметный оттенок синего цвета. Этот симптом проявляется за счет того, что масло сразу после запуска двигателя попадает в цилиндр и начинает сгорать, проявляясь в виде синего дыма, идущего из выхлопной трубы.

3. Равномерный расход масла вне зависимости от условий эксплуатации. Если масло не протекает в патрубок сапуна, а расход при этом высок и неизменен – сальники явно не в порядке, и их необходимо менять.

4. Образование нагара на свечах зажигания. Повышенный износ маслосъемных колпачков приводит к тому, что свечи заливает маслом, вплоть до троения двигателя.

Обнаружение одного или нескольких признаков обычно говорит о том, что сальники изношены. Если же описанные выше симптомы наблюдаются уже длительное время, то в ближайшую очередь необходимо озаботиться заменой сальников, иначе дальнейшая езда может привести к плачевным последствиям

Замена маслосъемных колпачков без снятия головки

Решение о замене сальников при обнаружении признаков неисправности – это очень правильный шаг. Иногда водители пытаются решить проблему без «хирургического» вмешательства, используя различные присадки и добавки, якобы размягчающие резину и продлевающие срок службы маслосъемных колпачков. Такое решение принимать не стоит: присадки или не оказывают никакого влияния на материал сальников, или же размягчают их слишком сильно, вследствие чего износ каучука только увеличивается.

Замена сальников без снятия головки – процесс сложный, поэтому стоит уделить ему много времени, а все действия выполнять очень внимательно. Как менять маслосъемные колпачки? Алгоритм работы достаточно громоздкий, но все эти операции необходимо осуществлять последовательно и очень скрупулезно:

1. В первую очередь нужно дождаться, пока двигатель остынет, и все его элементы перейдут в «ждущий режим». После этого можно приступать к работе.

2. Первый шаг – снятие крышки ГРМ. Действовать нужно аккуратно, чтобы не повредилась прокладка (ковырять крышку отверткой точно не стоит).

3. Далее нужно выставить оба вала (коленчатый и распределительный) по меткам. Детали стоит маркировать, чтобы не перепутать при сборке двигателя, а еще лучше все свои действия записывать. При снятии распредвала нужно ослабить его привод. Снятый распредвал желательно осмотреть на степень износа – это поможет сэкономить время и силы при дальнейшей эксплуатации автомобиля.


Как троит двигатель и чем это может обернуться  — смотрите тут.

Что делать, если двигатель пошел в разнос: действия и причины.

В чем причины большого расхода топлива? В нашей статье вы найдете ответ на этот непростой вопрос.

4. Следующий этап – рассухаривание клапанов. Для этого стоит воспользоваться специальным приспособлением. Кронштейн расухаривателя нужно зафиксировать на шпильке крепления постели, а другой его конец устанавливается кольцом прямо на тарелку пружины клапана. Нажимая рычаг, необходимо в это же время при помощи пинцета вытащить сухари из тарелки. После этого можно извлекать толкатели клапанов.

5. Учитывая тот факт, что 1 и 4 поршни находятся в верхней точке, начать замену сальников лучше именно с них. Это связано с необходимостью опоры для рассухаривания клапанов – поршни обеспечат ее.

6. Закончив с рассухариванием, необходимо извлечь пружины и тарелку. Далее нужно взять цанговый съемник и закрепить его на колпачке. Сдвигая грузик вверх по штоку съемника, нужно нанести удар по верхнему упору, таким образом надежно и без потерь снимая колпачок. Стоит воздержаться от выполнения этой операции при помощи пассатижей – дело в том, что посадочная площадка для колпачка очень легко ломается, и даже легкое сжимающее усилие может нанести ей непоправимый ущерб, устранение которого обойдется намного дороже, чем приобретение инструмента с цанговым зажимом.

7. После извлечения сальников стоит заодно проверить шток и его направляющую. Мотивация этих действий такая же, что и при проверке распредвала – пользуясь случаем, стоит выжать из ремонта максимум пользы.

8. Теперь, когда все предыдущие шаги выполнены, можно устанавливать новые маслосъемные колпачки. Для этого с них нужно снять пружинки и вставить сальники в оправку, предварительно капнув масла на шток.

9. Далее сальники при помощи оправки устанавливаются на свое место. Для надежной посадки стоит легонько постучать молотком по оправке. После установки на колпачки нужно установки пружинки.

10. Следующий этап представляет собой последовательность действий, обратную той, которая использовалась при разборе: устанавливаются и засухариваются все элементы. Проделав эти операции необходимое количество раз, замену маслосъемных колпачков можно считать законченной. Остается только установить все элементы на свои места и отрегулировать каждую систему.

Видео: замена маслосъемных колпачков

Замена маслосъемных колпачков без снятия головки может без проблем выполняться самостоятельно. Важно лишь внимательно следить за своими действиями и соблюдать правильную последовательность, но качественно проделанная работа того стоит – двигатель с обновленными сальниками будет нормально функционировать, не доставляя своему владельцу ни малейших неудобств.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Как заменить маслосъемные колпачки | АВТОСТУК.РУ

После покупки новых маслосъемных колпачков работу по их замене следует начинать на холодный двигатель, когда масло полностью стекло в поддон ДВС. Первым делом снимают клапанную крышку. При снятии крышки ГРМ следует соблюдать осторожность, прокладку не повреждаем. Некоторые ковыряют плоской отверткой прилипшую крышку, тем самым портят прокладку. Правильный способ — это ладонью ударить сбоку и она отойдет. Если не отходит, молоточком тихонько постучать по краям. Как меняют маслосъемные колпачки на бензиновых двигателях, так и делают на дизелях.

Содержание статьи:

  1. Для чего нужны маслосъемные колпачки?
  2. Признаки износа маслосъемных колпачков.
  3. Инструменты для замены.
  4. Как заменить маслосъемные колпачки не снимая головку?
  5. Как установить их?
  6. Рекомендации.
  7. Видео.



Для чего нужны маслосъемные колпачки

В двигателях внутреннего сгорания смазка является комбинированной, то есть, масло попадает на шейки распределительного вала под давлением, а остальные детали этой конструкции смазываются разбрызгиванием.

Когда двигатель работает, в верхней части головки блока цилиндров моторное масло собирается в таком количестве, что даже покрывает верх направляющих клапанов.

Функция маслосъемных колпачков в том, что они не дают стекать накопившемуся вверху головки маслу по штокам клапанов. Если колпачки изношены, то масло стекает по калапанам прямо в рабочие камеры сгорания цилиндров, отсюда и густой дым из глушителя.Износ колпачков происходит постепенно. Из-за высокой температуры двигателя, резиновые колпачки со временем не плотно прилегают к стенкам клапанных штоков и масло начинает стекать вниз.



Какие клапаны прогорают?

Выпускной клапан работает в более высокой температуре. Поэтому, при изношенном маслосъемном колпачке, масло стекает на фаску шляпки клапана и при высокой температуре оно сгорает, образуя нагар на шляпке клапана. Потом этот нагар отлетает и иногда дырявится или откалывается по краям шляпка клапана.Что касается впускных клапанов, то, даже если колпачки не держат масло, оно без последствий для клапанов просто стекает в цилиндр. Температура работы впускных клапанов не такая высокая, поэтому впускные клапана не сгорают.



Признаки износа маслосъемных колпачков

Маслосъемные колпачки — это резиновые сальники, которые надеваются на шейки штоков клапанов и защищают от протекания масла в цилиндры.

Признаками износа являются:
  1. Увеличился расход моторного масла. Если резиновое уплотнение не держит, то масло уходит в цилиндр, следовательно, уменьшается общий объем масла, который через некоторое время будет заметно по уровням щупа. Расход масла не обязательно является признаком износа резиновых колпачков. Масло может уходить и когда требуется замена маслосъемных колец. Возможно они прилипли к поршню, это еще называют «залегли».
  2. Сразу после запуска ДВС наблюдается синеватый дым выхлопных газов. Такой эффект возникает при скоплении масла на поршне. Когда автомобиль стоял не заведенный, масло стекло в поддон и по штоку поршня через пробитый маслосъемный колпачок.
  3. Иногда двигатель троит. Троение появляется, когда одна свеча не вовремя или вообще не дает искру. Если масло попадает в цилиндр, свеча забрызгивается маслом. Это можно проверить, открутив свечи. Если основание свечи в саже и в масле, то это признак износа колпачков.

Различные присадки использовать в этих случаях бесполезно. Лучше быстрее заменить вышедшие из строя детали.



Инструменты для замены

Если решили менять колпачки своими руками, то понадобятся следующие инструменты:

  • молоток;
  • рассухариватель клапанов;
  • набор головок с воротком;
  • набор накидных и рожковых ключей;
  • пинцет;
  • цанговый зажим для снятия колпачков;
  • герметик силиковновый или новую прокладку ГРМ;
  • оправка для запрессовки колпачков.





Как заменить маслосъемные колпачки не снимая головку

  1. Снять клапанную крышку, она же крышка ГРМ.
  2. Выставить коленвал и распредвал по меткам.
  3. Записывать делать фото, какой патрубок, откуда снял (для тех, кто в первый раз).
  4. Ослабить натяжитель ремня ГРМ.
  5. Если вместо ремня цепь, то надо открутить и снять шестеренку привода цепи. Шпонку из паза лучше снять, чтобы не потерять.
  6. Открутить крепление постели и снять распределительный вал с ГБЦ.
  7. Осмотреть шейки и кулачки на износ.
  8. Смотря какая конструкция, снимая коромысла или стаканы с гидрокомпенсаторов, надо снять толкатели клапанов.
  9. Поршни 1 и 4 после выставления валов по меткам, стоят в верхних мертвых точках (ВМТ). Поэтому начинаем менять колпачки 1 и 4. Чтобы рассухарить клапан, требуется чтобы он упирался в поршень.
  10. Бывают конструкции, где впускной коллектор мешает установить рассухариватель. Но, чем снимать коллектор, легче укоротить рассухариватель.
  11. Кронштейн рассухаривателя надо закрепить на шпильке крепления постели. А прикрепленный в средней части поставить кольцом на тарелку пружинного клапана. Далее, одной рукой давим на рычаг рассухаривателя, а второй с помощью пинцета вытаскиваем сухари из тарелки.
  12. Снять сухари и снять тарельчатый пружинный клапан.
  13. На колпачок устанавливаем цанговый съемник. Грузик поднимаем вверх по штоку съемника и ударяем им по верхнему упору. Таким способом снимается маслосъемный колпачок.

Возможно из текста не совсем понятно, как это делается. Для этого, под статьей будут видео на эту тему.



Как установить

  1. Снять пружины с колпачков.
  2. Поставить колпачок в оправку и смазать шток клапана каплей масла.
  3. Сальник вместе с оправкой надеть на шток клапана и двигать его вниз до специального посадочного выступа направляющей. Молотком не сильными ударами по оправе запрессовать его в посадочное для него место.
  4. На установленный колпачок надеть его пружину.
  5. Установить комплектующие клапана и засухарить его таким же действием с помощью съемника, как и снимали.
  6. Так проделать со всеми колпачками.
  7. Если в устройстве мотора нет гидрокомпенсаторов, то после работы по замене колпачков своими руками, надо отрегулировать клапана.



Рекомендации

Сейчас существуют множество чудесных новинок. Например, есть специальные присадки, которые способны восстанавливать сальники. Казалось бы, залил и все, все изношенные резинки восстановились. Но, на практике это невозможно. По отзывам, присадки наоборот увеличивают проникновение масла в цилиндры.



Видео

В этом видео замена маслосъемных колпачков на ВАЗ.

Снять сальники клапанов не снимая ГБЦ.

Как сделать съемник своими руками для клапанов из монтажного пистолета.

Как работать быстро.



autostuk.ru

Замена маслосъемных колпачков без снятия ГБЦ. Руководство.

Замена маслосъемных колпачков начинается с того, что нужно дать время двигателю остыть, а маслу стечь в поддон. Как только, двигатель остынет можно начинать снятие крышки клапанов. Снимая крышку ГРМ, постарайтесь не повредить ее прокладку. Для этого не подковыривайте ее отверткой, если она не снимается, а лучше ударьте по ней ладонью сбоку. Замена маслосъемных колпачков дизеля не отличается от той же операции на бензиновом моторе.

Назначение маслосъемных колпачков

Так как смазка газораспределительного механизма ― комбинированная (шейки распредвала смазываются под давлением, а остальные узлы и детали ― разбрызгиванием), в верхней части головки, в то время когда работает двигатель, скапливается много масла, которое даже закрывает верхней край направляющих клапанов. Поэтому через зазор между клапанами и направляющими масло, не будь маслосъемных колпачков, в большом количестве протекало бы в камеру сгорания по штокам клапанов. От воздействия высокой температуры головки резина сальников становится твердой, а их рабочие кромки со временем перестают плотно охватывать штоки клапанов и начинают пропускать масло.

Когда двигатель работает, выпускной клапан имеет высокую температуру. Поэтому масло, попадающее на его рабочую фаску, сгорает, и нагар от него создает условия для прогорания клапана (при откалывании частицы шлака в образовавшуюся неплотность сопряжения клапана и седла устремляются раскаленные выхлопные газы и клапан, иногда вместе с седлом прогорает). Впускной клапан имеет меньшую рабочую температуру, масло на нем не горит, а стекает с него в цилиндр. Поэтому впускной клапан никогда не прогорает.

Симптоматика

Признаки износа сальников клапанов, называемых маслосъемными колпачками:

    • Повышенный расход масла. Износ колец тоже вызывает расход масла, но тогда масло обязательно будет попадать в патрубок сапуна.
    • Синеватый дым из выхлопной трубы после пуска двигателя. Это происходит потому что пока машина стоит, в камеры сгорания проникает масло, сгорающее после запуска мотора.
    • Одинаково высокий расход масла при движении как по городу, так и по автостраде (при отсутствии масла в патрубке сапуна). Причем для диагностики важно сколько масла расходует мотор в различных режимах работы. Более высокий расход масла за городом укажет на износ колец.
    • Сгоревшее масло на свечах. Если износ колпачков большой, свечи может забрызгивать маслом так сильно, что двигатель будет троить.

    Если Признаки износа колпачков у вашего авто налицо, вряд ли, присадки смогут лишить вас проблемы. Стоит подумать о ремонте.

    Инструменты и материалы

    Если не верите в присадки, реклама которых кричит о чудодейственном эффекте, и ешились на ремонт, то вам потребуется соответствующее оборудование. Для замены колпачков своими руками необходимы:

  1. Рассухариватель клапанов.
  2. Пинцет.
  3. Оправка для напрессовки колпачков.
  4. Молоток.
  5. Головки с удлинителями и воротком.
  6. Набор рожковых и накидных ключей.
  7. Цанговый зажим для снятия колпачков.
  8. Силиконовый герметик, а лучше новая прокладка крышки ГРМ.

Замена

Замена маслосъемных колпачков своими руками:

  • Снимете крышку ГРМ.
  • Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
  • Снимая распредвал, ослабьте натяжитель его привода.

  • Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

    Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

  • Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
  • Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
  • Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
  • На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.

  • Правильное приспособление для снятия колпачков

    Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

  • Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
  • Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.

Пока клапан свободен, проверьте износ его штока и направляющей. Для этого возьметесь пальцами за верх штока и попытайтесь покачать его. Если износ незначителен, то люфт будет отсутствовать и вам это не удастся.



  • Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).

Процесс установки

  • Снимите пружинки с сальников.
  • Вставьте сальник в оправку, капните капельку масла на шток клапана.
  • Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
  • Не забудьте перед сборкой надеть пружинки на установленные колпачки.
  • После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
  • Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
  • Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

Полезные советы

  • Существуют присадки для восстановления сальников. Когда у вас возникнет соблазн воспользоваться одной из них вместо того, чтобы поменять колпачки вспомните о том, что чудес в работе ДВС и естественном износе не бывает. Эти присадки размягчают отвердевшую резину и якобы должны восстанавливать качества сальников. Опыт же, показывает что присадки эти либо никак не действуют на резину, или же размягчают ее слишком сильно и от этого размер рабочей кромки увеличивается, а расход масла после применения присадки значительно возрастает. Так что лучше подумайте, как поменять маслосъемные колпачки. Сколько вам это будет стоить – зависит от типа ДВС. Но вы точно будете уверены в том, что колпачки выполняют свою функцию. Присадки, увы, такого эффекта вам гарантировать не смогут. Такие присадки пробовать на своем авто не стоит.
  • Если вы не нашли устройство с цанговым зажимом для снятия колпачков, но это вас не остановило. Помните, что посадочная ступенька под колпачок имеет толщину стенки чуть более миллиметра и очень хрупкая, и при попытке снять колпачок пассатижами ломают эту часть направляющей клапана очень часто, а ремонт, который необходим после этого (замена направляющий, фрезеровка седла и притирка клапана) стоит гораздо дороже замены колпачков и соответствующих приспособлений.

autolirika.ru

Замена маслосъёмных колпачков — бортжурнал Hyundai Getz HPS 2005 года на DRIVE2

Долго мучился с проблемой доливки масла, в среднем на 10тыс.км, доливал 2л масла. Был в разных сервисах, все склонялись к необходимости заменить маслосъемные колпачки (МСК) или как ещё их называют сальники клапанов. Так же посоветовали сделать раскоксовку LAVRом. Начал с самого простого – это раскоксовка, не помогло.
Менять МСК решили самостоятельно с братом (благо опыт замены на ВАЗах у него имелся), для замены были приобретены:
1. Маслосъемные колпачки в кол-ве 12шт (т.к. у меня двигатель 12 клапанный) + 4 запасных (не пригодились).

Маслосъёмные колпачки


Маслосъёмные колпачки


2. Съёмник маслосъемных колпачков. Необходим для снятия старых колпачков, но можно и обойтись без него.

Съемник маслосъемных колпачков


3. Рассухариватель ВАЗ-2108 (2109). Рассухаривателя хватило на замену 4-5 колпачков, потом он просто сломался, материал из которого он был изготовлен оказался слишком мягким. Хорошо что в гараже был ещё один старый советский))

Рассухариватель


4. Магнитная указка. Использовалась для снятия «сухарей».

Магнитная указка


5. Прокладка клапанной крышки. Взял не оригинал за 120руб (в дальнейшем оказалось, что нужно было брать оригинальную 22441-22613)
6. Герметик для клапанной крышки.

Герметик для клапанной крышки


Для того чтобы менять маслосъемные колпачки, поршень цилиндра должен находиться в ВМТ (верхняя мертвая точка) – это необходимо для того чтобы при работе клапан не упал. Есть несколько способов, я выбрал самый простой – поддомкратил правое переднее колесо, оно чтоб свободно вращалось и таким образом выставлял клапан в ВМТ.
Отсоединяем все трубки/шланчики от клапанной крышки и снимаем её. Дальше откручиваем 14 болтов, НО НЕ ВЫТАСКИВАЕМ их.

Аккуратно приподнимаем и убираем в сторону, т.е. болты останутся на своих местах. Распределительный вал и ремень ГРМ никуда не сдвинулись.

Дальше самое интересное, на картинке постарался максимально изобразить. Начали менять с 1-го цилиндра: выставляем ВМТ, устанавливаем рассухариватель и закрепляем его на головке блока, дальше давим и АККУРАТНО вытаскиваем «сухари» (их 2 штуки):

Вытаскиваем пружину, почему то на моей было немного то ли ржавчины то ли чего:

И добираемся до маслосъемных колпачков:

Вытаскиваем старый колпачок и устанавливаем новый. Нашли в гараже небольшую трубку (как потом выяснилось это был инструмент для их установки) и потихоньку обстукиваем, чтобы он плотно сел на своё место. На фото можно увидеть как устанавливается рассухариваетль.

Собираем в обратном порядке, ставим пружину, давим рассухаривателем и устанавливаем «сухари», переходим к следующему. После того как на первом цилиндре поменяны все 3 колпачка, переходим к 4-му цилиндру (ВМТ выставлять НЕ НАДО, т.к. она уже стоит!), меняем.
Дальше устанавливаем обратно коромысла и выставляем ВМТ для работы на 2-ом и 3-м цилиндре, меняем аналогично. И собираем всё обратно. При установке прокладки клапанной крышки нанес герметик по всему периметру (НЕ ДЕЛАТЬ ТАК, опишу чуть ниже), и начал затягивать клапанную крышку. Здесь не обошлось без приключений – сорвал два болта ((. Для нарезки резьбы не было метчика, закрутили пока временно.
Долили масла, установил новые свечи, и через 5 тыс. км решил их проверить:

Следов масла на свечках нет, значит всё в порядке. Компрессию пока не мерил.

Сорванную резьбу решил делать в сервисе, для этого были изготовлены специальные шпильки, диаметр верх на 8 низ 6:


Рассверлили отверстие сверлом на 7, потом метчиком на 8 нарезали резьбу и вкрутили шпильку.

Раз уж сняли клапанную крышку, решил поменять прокладку клапанной крышки т.к. заметил масляные подтеки (причем подтеки были не там где была сорвана резьба). В этот раз взял прокладку оригинальную код 22441-22613, разница между не оригиналом БОЛЬШАЯ, во первых материал у оригинала не такой дубовый, во вторых она даже садиться по другому.
В сервисе мастера сказали, что герметик по всему периметр наносить не надо. Как ни странно после этого появляется течь. Родная прокладка сама должна держать, а герметик необходимо наноситься только в четырех местах

Проехал уже 20 тыс.км, долил максимум 200грамм. (думаю в связи с подтеками).
Надеюсь эпопея с жором масла на этом закончена. Будут вопросы, замечания пишите, постараюсь ответить)

www.drive2.ru

Как установить и заменить маслосъемные колпачки на ВАЗ-2107: видеоинструкция

Чтобы правильно заменить колпачки, необходимы следующие инструменты:

  • специальный съемник;
  • оловянный прут;
  • динамометрический ключ;
  • рассухариватель.

Подготовительные действия:

  • автомобиль полностью и тщательно очищают от грязи и пыли;
  • также нужно промыть моторный отсек и днище.

Важно: нельзя допускать попадания воды на систему впрыска топлива, колодки и датчики. При мытье моторного отсека необходимо отсоединить провода от аккумулятора;

  • машина ставится на смотровую яму или эстакаду.

Основные работы

Снятие свечей зажигания:

  • специальным ключом на 21 мм или торцовым инструментом выкручиваем свечи;
  • оцениваем заодно их состояние. Нужно знать, что у исправной свечи серо-коричневый нагар на изоляторе. Если же он будет черного цвета, то деталь лучше заменить.

Далее начинаем демонтаж распределительного вала и приводных рычагов клапанов на двигателе ВАЗ-2107.

Выполняются следующие действия:

  • извлекается крышка головки блока цилиндров;
  • распределительный вал устанавливается в таком положении, которое будет соответствовать концу такта сжатия в четвертом цилиндре;
  • с помощью зубила отгибаются лепестки стопорной шайбы болтов фиксации звездочки распредвала;
  • на машине включается первая передача;
  • торцовым ключом на 17 мм отворачивается болт и снимается вместе с шайбами;
  • демонтируется натяжитель цепи ГРМ со звездочкой.

Совет: чтобы в процессе снятия цепь не перескакивала, ее рекомендуется зафиксировать к звездочке и разместить в головке блока;

  • торцовым ключом на 13 мм откручиваются девять гаек, которые крепят корпус подшипников распределительного вала;
  • извлекается корпус в сборе со шпилек головки блока;
  • торцовым или накидным ключом отворачиваются болты, крепящие к корпусу подшипников упорный фланец;
  • затем он достается из проточки, расположенной в передней шейке вала;
  • снимается распределительный вал;
  • устанавливается оловянный пруток (диаметром 8 мм) через свечное отверстие между поршнем и тарелкой клапана;
  • на тарелку пружины монтируется нажимной кронштейн рассухаривателя, фиксируется гайкой;
  • из проточки пружин клапана извлекаются два сухаря;
  • достается рассухариватель, откручивается гайка и снимается тарелка пружины;
  • снимаются наружная и внутренняя пружины;
  • берется цанга инерционного съемника и устанавливается на маслосъемный колпачок.

Читайте также: Как заменить передние тормозные колодки на ВАЗ 2107 самостоятельно

Установка новых колпачков

Обычно в комплект для установки маслосъемных колпачков входит втулка. Ее нужно надеть на стержень клапана, чтобы избежать повреждения рабочей каймы колпачка.

Выполняются следующие действия:

  • внутренняя поверхность маслосъемного колпачка смазывается моторным маслом;
  • перемещается по втулке до упора в направляющую клапана;
  • достается установочная втулка;
  • берется оправка, входящая в комплект съемника;
  • новый колпачок напрессовывается на втулку направляющего клапана;
  • все элементы системы монтируются в обратной последовательности;
  • оловянный пруток извлекается, молотком наносятся несколько легких ударов по торцу клапанного стержня для установки сухарей;
  • заменяются маслосъемные колпачки первого и четвертого цилиндров;
  • фиксируется звездочка распределительного вала с цепью, коленвал поворачивается на 180 градусов;
  • в положении ВМТ монтируются поршни второго и третьего цилиндров;
  • колпачки этих цилиндров заменяются;
  • после этого коленвал поворачивается на 540 градусов, и в положении ВМТ устанавливается поршень 4-го цилиндра;
  • на шпильки головки блока монтируется корпус с распределительным валом, равномерно закручиваются гайки крепления;
  • проводится установка звездочки с цепью;
  • цепной натяжитель монтируется на прежнее место.

Данная пошаговая инструкция поможет начинающим и опытным водителям.

Читайте также: Какой аккумулятор лучше выбрать для автомобиля ВАЗ-2107


На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Маслосъемные колпачки: признаки износа и замена

Современные технологичные двигатели плохо представляются без хорошей смазочной системы. Но также нужно, чтобы масло не попало в цилиндры.

Что такое клапанный сальник?

Маслосъемные колпачки клапанов (или сальники клапанов) предназначены для того, чтобы предотвратить течь лишнего масла из двигателя. Как и большинство деталей в моторе, они изготавливаются из резины специального состава. Проходит время, эти детали стареют, а значит — теряют свою эффективность. Это характеризуется расслоением. Старые сальники плохо удерживают излишки масла, а расход смазки значительно увеличивается. Кроме большого расхода смазочной жидкости, это может сильно навредить мотору. Давайте посмотрим признаки выхода из строя данных деталей, а также узнаем, как заменить маслосъемные колпачки.

Зачем они нужны в двигателе?

В головке блока цилиндров расположены клапаны, которые участвуют в работе ДВС. Верхняя часть детали, а точнее ее ножка, постоянно входит контакт с распределительным валом. Когда он вращается, в ГБЦ создается взвесь из масла. Другая часть клапана расположена в зоне, где она постоянно контактирует с топливной смесью и выхлопными газами. Чтобы работа распределительного вала была надежной и бесперебойной, необходимо большое количество смазки. Но при этом нужно учитывать, что попадание смазки в камеры сгорания недопустимо.

Так инженеры придумали эту деталь. Когда клапан находится в движении, резиновый сальник снимает масло с ножки, при этом не пропуская его в камеру сгорания.

Где найти сальники клапанов?

В моторе найти маслосъемные колпачки легко и просто. Они располагаются прямо на клапане, если двигатель в сборе. Если двигатель разобран, тогда нужно поискать их в ГБЦ. Количество этих деталей нетрудно выяснить. Их столько же, сколько и клапанов.

Как устроен сальник?

Современный сальник представляет собой колпачок из резины. Для надежности он усилен втулкой из стали и пружиной. Пружина позволяет более плотно прижать кромку колпачка к рабочей части клапана.

Эффективность детали определяет не сама конструкция. Важен материал, из которого изготовлен сальник. Если колпачок выполнен из акрилатного каучука или вторкаучука, тогда можно говорить о хорошем уплотнении.

Двигатели устаревших моделей оснащены неармированными сальниками, которые изготовлены из фторопласта — эффективность достигалась благодаря более широкой кромке.

Нужно понимать, что износ маслосъемных колпачков совершенно не зависит от уровня и класса автомобиля, а также тех технологий, которые применяются при их производстве. И у различных моделей ВАЗ и у Mercedes сальники могут иметь одинаковый срок службы.

Необходимо точно знать, какие именно колпачки стоят в моторе. Ведь процесс замены — достаточно дорогая операция. Это в первую очередь связано с тем, что необходимо разобрать двигатель. Также автопроизводители советуют производить установку только оригинальных деталей для определенной модели двигателя.

Маслосъемные колпачки — признаки износа

Коленчатый вал при работе мотора вращается на 500 об/мин на холостом ходу, а при езде — до 4500 об/мин. За каждую минуту клапаны проходят от 150 до 1200 тактов. Естественно, что на сальники приходится большая нагрузка. Кроме этого, на колпачок еще в высокой степени воздействует агрессивная химическая среда. Здесь на материал сальника воздействуют масло и горячие выхлопные газы.

Из-за таких нагрузок материал, из которого выполнена самая мягкая часть, становится более твердым. Затем происходит стирание рабочих кромок детали. В этом случае предстоит замена маслосъемных колпачков, двигатель можно также промыть или провести профилактику.

Однако не нужно думать, что сальники необходимо менять каждый год. Современные производители уже наладили культуру производства этих деталей. Замена необходима раз в 100 000 км. Но существуют моторы, где замену нужно производить чаще.

Какие имеют старые маслосъемные колпачки признаки износа? Здесь их видно даже внешне. Износ можно распознать по сизому дыму из выхлопной трубы. Он может появляться на некоторое время только при запуске двигателя либо при торможении мотора.

На такой детали, как маслосъемные колпачки, признаки износа в виде дыма — не единственный фактор.Второй признак — повышенный «аппетит» к маслу. При этом течей смазочной жидкости может и вовсе не наблюдаться. Если говорить приблизительно, то расход возрастет до 1 литра масла на 1000 км. Также еще одним признак — засаливание и замасливание электродов на свечах.

Как заменить маслосъемные колпачки?

Многие советуют проводить эту операцию в сертифицированных СТО, так как работа требует разборки мотора. Можно провести эту операцию и без снятия ГБЦ, стоит лишь запастись нужным объемом терпения.

Набор инструментов

Для работы понадобятся кое-какие инструменты. Обычно требуется набор инструментов, который используется при ремонте мотора. Нам пригодятся пассатижи и специальный инструмент, который сожмет клапанную пружину. Пинцет будет необходим для того, чтобы достать сухари. Кроме всего этого, понадобиться оправка, с помощью которой будет проходить запрессовка сальников. Еще нужны молоток и пруток оловянного припоя. Размеры прутка должны быть не более чем 8 см в диаметре.

Проводим замену

Снятие маслосъемных колпачков предусматривает следующие действия. Для начала нужно демонтировать крышку ГБЦ. Затем проворачиваем коленчатый вал. Проворачивать необходимо до тех пор, пока не совместиться отметка на звездочке распределительного вала с такой же отметкой на корпусе подшипника. Дальше снимаем корпус подшипников вместе с распределительным валом. Теперь можно зафиксировать звездочку и цепь. Отсоединяем провода от свечей зажигания и выворачиваем свечи.

На следующем этапе хорошо прижимаем пружину и снимаем рычаг клапанного привода. Выводим из-под стопорной пластины и извлекаем пружину. Выворачиваем регулировочный винт. На место винта требуется вкрутить инструмент, который может сжать клапанную пружину. В отверстие, которое образовалось от снятия свечи, вставляем наш пруток. Это требуется для того, чтобы клапан оставался закрытым. Теперь освободим сухари. Для этого обычно необходимо сжать пружину клапана и закрутить болт рассухаривателя. Снимаем детали, убираем инструмент.

Теперь можно увидеть сальники. Если вы не знаете, как поменять маслосъемные колпачки, то следует воспользоваться цанговым зажимом. Это позволяет при помощи легких ударов бойка снять сальники. Не стоит пользоваться для выпрессовки отвертками, плоскогубцами или любыми другими подобными инструментами. Так можно распороть втулку.

Новую деталь нужно аккуратно надеть на клапан (и при этом постараться не нанести повреждений крайней ее части). Внутренние поверхности необходимо смазать маслом. Так получится продвинуть сальник вдоль по клапану до направляющей втулки. Теперь остается легонько постучать и окончательно запрессовать сальник.

После успешной запрессовки пора собрать все в обратном порядке. Так вы узнали о том, как поменять маслосъемные колпачки.

Как выбрать сальники?

Сегодня практически нет проблем с запчастями. Однако не нужно исключать ситуацию, когда приходится доверять не на тем запчастям, которые рекомендовал производитель, а тем, что есть в магазинах.

Если говорить о выборе маслосъемных сальников, то основное их назначение — уплотнение для стержней клапана, а также клапанных втулок. Эти сальники должны защищать камеры сгорания от масла. Когда видны маслосъемные сальники, признаки износа, пора озаботиться приобретением новых.

Вы знаете, как устроены эти элементы. Как показывает использование данных деталей, именно такое решение позволяет получить хорошие результаты. Так, защита сохраняется и тогда, когда вдруг стержень клапана перекосится.

Новые модели колпачков из фторкаучука или акрилатного каучука применяются на современных двигателях. Однако никто и нигде не говорил, что их нельзя использовать на более старых машинах.

Если на старый двигатель установить новые маслосъемные кольца, признаки износа появятся гораздо позже срока, а сам мотор сильно выиграет от такого хода. Это оптимальное решение, если колпачок подходит к клапану по посадочным размерам.

Еще важно учитывать профиль внутренней части сальника. Например, японские двигатели имеют колпачки, которые внутри имеют выступ. На направляющей втулке в этом месте канавка. Не стоит проводить эксперименты и ставить такие детали на гладкие втулки.

Долгий ресурс колпачкам обеспечит установка новых сальников на новые двигатели. Если на старый мотор можно поставить новые модели колпачков и ничего не будет, то если поставить старую модель сальника на новую модель ДВС, то может произойти что угодно. Тут все дело даже не в том, какие маслосъемные колпачки по конструктивным особенностям, а в том, что новые силовые установки работают в чрезвычайно жестких режимах. Старые модели сальников просто не выдержат таких нагрузок. Поэтому их покупка бессмысленна.

Итак, мы выяснили, какие имеют маслосъемные колпачки признаки износа.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
