Датчик дмрв что это: Что такое ДМРВ, почему он важен и как диагностировать его неисправность

Как работает

ДМРВ необходим, чтобы измерять идеальное количество поступившего в двигатель воздуха. Он рассчитывает количество воздуха и после этого отсылает информацию главному компьютеру, который на основании этих данных уже рассчитывает количество необходимого топлива.

Чем больше вы жмете на педаль газа, тем больше воздуха поступает в двигатель. ДМРВ это фиксирует и дает команду главному компьютеру увеличить количество топлива. Если вы едете равномерно, то расход воздуха не большой, а значит и расход топлива будет также небольшим. И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступившего в двигатель. Датчик устанавливается между воздушным фильтром и впуском двигателя.

Измерить количество воздуха, поступившего в двигатель, — значит, определить нагрузку двигателя.

Обслуживание и ремонт

Недостатком также является, что он измеряет объем поступающего воздуха. Поскольку для определения потребного количества топлива требуется определение массы воздуха, необходима корректировка показаний датчика в соответствии с плотностью воздуха. Для решения этой проблемы в воздухозаборник рядом с датчиком расхода ставят датчик температуры воздуха. Одним из направлений модернизации ДМРВ является — датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра. У него загрязняются платиновые спирали. Промыть их можно с помощью очистителя карбюратора, но если сделать это неправильно — придется покупать новый.

▷Датчик расхода воздуха: устройство, принцип работы, проверка

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

• Проволочные или нитевые.
• Пленочные.
• Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа
2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Обозначения:

• А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
• В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
• С – обводные воздуховоды.
• D – колона с острыми кромками, на которых формируются вихри Кармана.
• Е – отверстия, служащее для замера давления.
• F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Обозначения:

• А – Электронная плата.
• В – Разъем для подключения ДМРВ к ЭБУ.
• С – Регулировка CO.
• D – Кожух расходомера.
• Е – Кольцо.
• F – Проволока из платины.
• G – Резистор для термокомпенсации.
• Н – Держатель для кольца.
• I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I²*R=(K₁+K₂*_⎷Q)*(T₁-T₂) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т₁. При этом Т₂ — температура окружающей среды, а К₁ и К₂ – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К₂)*(I²*R_T/(T₁ — T₂) — K₁)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Обозначения:

• Q- измеряемый воздушный поток.
• У – усилитель сигнала.
• R_T – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
• R_R – термокомпенсатор.
• R₁-R₃ – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Температурного датчика.
• Термосопротивления (как правило, их два).
• Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Обозначения:

• А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
• В – Контакты разъема, который подключается к ЭБУ.
• С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
• D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
• Е – Корпус измерительного приспособления.
• F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
• G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В — прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

Всё, что нужно знать о датчиках массового расхода воздуха

 8442 |  10.12.2019

Датчик массового расхода воздуха необходим двигателю, точнее электронному блоку управления двигателем, для правильного расчёта количества впрыскиваемого топлива. Сразу отметим, что ДМРВ давно используются на всех бензиновых двигателях с электронным впрыском, а также на поздних дизелях под экологические нормы Евро-4 и выше. Но выполняемые задачи разные. Дизелям ДМРВ нужен в первую очередь для того, чтобы ЭБУ мог корректно рассчитать объем подачи рециркулирующих отработавших газов.

Бензиновым моторам ДМРВ крайне необходим для соблюдения стехиометрической смеси. Напомним, что для успешного и полного сгорания смеси воздуха и бензина их пропорция по массе должна составлять 14,7 к 1. Т.е. на 14,7 кг должно приходиться 1 кг топлива. При такой пропорции все образуемые двигателем продукты сгорания нейтрализуются катализатором.

Если топливная смесь богатая, то в выхлопных газах будет много как несгоревшего топлива (углеводородов), так и угарного газа (СО, монооксид углерода).

Если топливная смесь бедная, то избыток кислорода, не участвующего в окислении топлива, соединяется с азотом. Напомним, что воздух, которым мы дышим и который попадает в цилиндры, на 78% состоит из азота. В условиях камеры сгорания кислород окисляет азот, образуются оксиды азота, приносящих много вреда экологии.

Сделаем небольшое лирическое отступление и отметим, что блок управления двигателем не во всех режимах придерживается стехиометрической смеси. Например, при разгоне блок управления сознательно немного «богатит» смесь, чтобы обеспечить достаточный объем паров топлива. Добавим, что при разгоне показания с лямбда-зондов также не учитываются. Также во время прогрева для компенсации плохой испаряемости топлива двигатель работает на богатой смеси без учета лямбда-регулирования.

На нашем YouTube-канале вы можете посмотреть видеообзор про датчики массового расхода топлива.

Выбрать и купить датчик массового расхода воздуха (ДМРВ, MAF-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.

НЕМНОГО ПРО ДАД

Для измерения расхода воздуха также используются датчики абсолютного давления. Их устанавливают во впускном коллекторе, они работают в паре с датчиком температуры воздуха. На атмосферных моторах по разряжению во впускном коллекторе эти датчики измеряют количество фактически попавшего в цилиндры воздуха. В одиночку, т.е. без ДМРВ, они применяются на простых бензиновых моторах и, кстати, обеспечивают более резвые отклики на газ, т.к. расположены близко ко впускным клапанам.

В паре с ДМРВ датчики абсолютного давления обязательно используются на моторах с турбонаддувом. Они просты и очень надежны, могут пострадать только от саже-масляного налета, но легко чистятся.

Выбрать и купить датчик абсолютного давления (ДАД, MAP-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.

ОСНОВНЫЕ ТИПЫ РАСХОДОМЕРОВ

Итак, для измерения массы поступающего в двигатель воздуха используется ДМРВ. На моторах используется два основных типа «расходомеров». Это датчики с нитью и с плёночным чувствительным элементом. Они работают по приблизительно одинаковой схеме: измеряют объем проходящего воздуха нагреваемым элементом.

В ДМРВ с нитью чувствительным элементом является тонкая проволока (нить) из платины. Она расположена во впускном тракте после воздушного фильтра и до дроссельной заслонки в потоке воздуха. Ток нагревает нить, воздух ее охлаждает. Температура нити – всегда поддерживается на уровне 120°…150° выше температуры проходящего воздуха. Каким же образом нагретая проволока измеряет массу проходящего воздуха?

Все очень просто. Электрическое сопротивление нити зависит от ее температуры, а температуру «сбивает» поток воздуха. Следовательно, поддерживая температуру нити электрическим током, можно делать вывод об объеме проходящего через впускной тракт воздуха. Собственно показания с ДМРВ с нагреваемой нитью представляют собой значения напряжения. Показания напряжения передаются в блок управления в виде выходного напряжения. Далее ЭБУ по заложенным в программу значениям пересчитывает Вольты в объем поступающего в камеры сгорания кислорода.

На смену ДМРВ с нитью пришел пленочный датчик, он же термоанемометрический. Он появился еще в начале 1990-х как более точный измеритель массы воздуха и используются до сих пор. Чувствительный элемент с двумя терморезисторами и нагревательным резистором между ними. Также в нем присутствует датчик температуры воздуха, что дополнительно увеличивает его точность.

Пленочный ДМРВ работает очень просто: поток воздуха проходит вдоль терморезисторов (каждый из которых равномерно нагревается), охлаждает первый терморезистор, а ко второму воздух попадает уже подогретым. В результате фиксируется разница температур терморезисторов, связанная с ней разница в электрическом сопротивлении, которую фиксирует электроника. Таким образом измеряется объем проходящего воздуха. Т.к. у пленочного ДМРВ два чувствительных терморезистора, то они способны измерять как прямой, так и обратный поток воздуха.

ПЛЮСЫ И МИНУСЫ ДМРВ ДВУХ ТИПОВ

ДМРВ с нагреваемой нитью простой, неприхотливый, но неточный. Точность измерения массы воздуха не очень высокая, также он не учитывает обратный поток воздуха, из-за чего в некоторых режимах формируется бедная ТВС. Двигатели с таким датчиком не отвечают экологическим нормам Евро-4 и даже Евро-3. Зато с таким датчиком ничего не случается, даже загрязнение ему не страшно.

Для сохранения теплообмена при выключении зажигания на нить подается высокое напряжение, разогревающее нить до 500 градусов на несколько секунд. При этом сгорает вся оседающая на ней пыль и сажа. Если такого самоочищения недостаточно, нить ДМРВ прекрасно очищается спецсредствами.

Пленочные ДМРВ способны измерить обратный поток воздуха, который практически постоянно присутствует при работе двигателя. Обратный поток образуется при отражении воздуха от закрытых впускных клапанов. Обратный поток измеряется просто: при охлаждении чувствительных элементов в обратном направлении, т.е. от двигателя к фильтру. Однако с обратным потоком в сторону ДМРВ летит сажа, масляные пары и другая грязь, производимая двигателем. Бывают случаи попадания на чувствительный элемент соринок и даже насекомых через старый или некачественный воздушный фильтр.

СИМПТОМЫ НЕИСПРАВНОГО ДМРВ

Пленочный ДМРВ с покрытым грязью чувствительным элементом датчик начинает врать. Проблема с загрязнением очень серьезная и чистке он не поддается.

Если датчик врет, то блок управления двигателя выбирает неадекватное количество топлива и выставляет некорректный угол опережения зажигания. В итоге, нарушается работа двигателя. Машина тупит, льет много топлива или вообще не заводится из-за перелива топлива.

Двигатель будет относительно нормально работать с полностью неисправным или отключенным ДМРВ. Если сигнал с расходомера отсутствует, то блок управления двигателя использует расчетную модель массы воздуха, которая используется как раз в случае полной неисправности ДМРВ.

КАК ПРОВЕРИТЬ ДМРВ?

Еще раз упомянем, что ДМРВ с нитью, пока она цела, обычно никаких проблем не вызывают и в крайних случаях прекрасно чистятся бесконтактными чистящими средствами. Исправный ДМРВ при включенном зажигании и неработающем двигателе выдает напряжение в 1 Вольт. Это напряжение можно измерить мультиметром между двумя сигнальными проводами. Как правило, это провода 3 и 5 (на датчиках Bosch) или 3 и 4 на датчиках Denso. Если напряжение выше 1,03 Вольта, то он уже врет, но скорее всего, чистка нити может восстановить точность его показаний.

Таким же образом датчик можно проверить и снятый датчик без автомобиля. Нужно только подать на него 12 Вольт для питания по соответствующим проводам.

Капризные пленочные ДМРВ можно проверить мультиметром. Сам производитель, компания Bosch, рекомендует проверку напряжения покоя при неработающем двигателе и включенном зажигании: напряжение должно составлять 1 Вольт ровно. Разбежка может составлять до 0,02 Вольта. Если напряжение на ДМРВ меньше 0,98 Вольт, то он точно подлежит замене. Если напряжение больше 1,02 Вольта, то ДМРВ скорее всего нужно менять. Дело в том, как показывает практика, ДМРВ с напряжением в до 1,3 Вольта может оказаться исправным, и в то же время с напряжением в правильные 1 Вольт – неисправным.

Эту проверку нужно комбинировать со вторым способом. Второй способ подразумевает измерение пикового напряжения. Но тут есть нюансы. Если двигатель оборудован дроссельной заслонкой с троссовым приводом, то нужно на работающем на холостом ходу двигателе вручную резко открыть дроссель. При этом на исправном ДМРВ напряжение подскочит до 4 Вольт и более. Если напряжение будет меньше 4 Вольт, то ДМРВ точно неисправен. Правда, такой способ не подходит для диагностики турбомоторов, где ускорение потока воздуха происходит с заметной задержкой и может не вырастать до пиковых значений при прогазовках на неподвижном автомобиле.

На моторах с электронным дросселем проверка выполняется таким же образом, но есть два нюанса. Во-первых, открыть дроссель можно только нажатием акселератора. Во-вторых, нужно точно знать пиковое напряжение конкретного исправного ДМРВ при такой проверке. Это значением может быть и ниже 4 Вольт. Т.е. фактическое значение нужно измерять с неким корректным значением, которое вам известно из практики или из рекомендаций производителя автомобиля.

Самые современные пленочные расходомеры (типа HFM6) подают в ЭБУ цифровой частотный сигнал. Оценить работоспособность такого расходомера проверкой напряжения невозможно. Правда, такие датчики хорошо диагностируются встроенными средствами, и появляются ошибки, указывающие на слабый сигнал с расходомера.

Датчики ДМРВ | Delphi Auto Parts

Разработано и протестировано в соответствии со стандартами для оригинальных комплектующих

Наши датчики протестированы и откалиброваны в соответствии со стандартами для оригинальных комплектующих и обеспечивают аналогичную точность показаний и измерения расхода.  Каждый датчик испытывается на самом современном оборудовании для тестирования форсунок, выполняющем более 6000 замеров за такт, для обеспечения оптимальной точности калибровки. Они также тестируются в воздушном потоке, чтобы обеспечить соответствие требованиям, предъявляемым к оригинальным комплектующим по таким параметрам, как стабильность сигнала (помехи), температурная компенсация (способности датчика ДМРВ точно измерять расход при температуре от -30 °C до 70 °C) и электромагнитная совместимость.

Никаких восстановленных деталей!

Некоторые вещи лучше заменять на новые. Именно поэтому каждый датчик, который мы производим, — будь то модель  с корпусом или без него — полностью состоит из новых компонентов. Никаких восстановленных деталей. Восстановленные ДМРВ — это датчики, просто прошедшие очистку и тестирование, которые не обеспечивают полное восстановление чувствительного элемента, в результате данные, отправляемые в ЭБУ, могут оказаться неточными.

Более экологичная технология «только чувствительный элемент»

IЧаще всего неисправности возникают в электронике чувствительного элемента, это означает, что нет необходимости заменять весь компонент.  Поэтому, наряду с широким диапазоном датчиков в сборе, мы также предлагаем решение «только чувствительный элемент». Данный вариант без пластикового корпуса является более экологичным и экономичным решением, позволяющим быстрее выполнить ремонт.

Комплексный пакет

Компания Delphi Technologies предлагает комплексный пакет, включающий в себя: расширенные средства диагностики DS с возможностью считывания данных в режиме онлайн как на холостых, так и на максимальных оборота для определения правильности показаний датчика ДМРВ, специализированное обучение и техническую поддержку, а также техническую информацию об автомобиле, включая электромонтажные схемы, данные о расположении компонентов и пошаговые рекомендации по диагностическим процедурам.

Признаки неисправности датчика массового расхода воздуха (ДМРВ). Как проверить дмрв

В случаях, когда на автомобиле выходит из строя датчик массового расхода воздуха, признаки неисправности могут проявляться в виде описанных далее характерных симптомов.

• индикация «check engine» на панели приборов;
• затрудненный пуск двигателя;
• невозможность пуска двигателя при прокручивании стартером;
• нестабильная работа двигателя на холостых оборотах;
• провалы оборотов при нажатии на педаль акселератора;
• падение мощности, затрудненный набор скорости;
• повышенное потребление топлива.

Автор: Raul_
Механик по ХЧ и сход-развалу; стаж – 3 года.
Консультант по сервисному обслуживанию/ремонту в ДЦ Тойота; стаж – 4 года.

Назначение датчика массового расхода воздуха

ДМРВ, или MAF-сенсор (англ. – Mass Air Flow meter), он же – расходомер воздуха, является одним из компонентов топливно-воздушной системы и измеряет объем воздуха, который поступает непосредственно в камеры сгорания двигателя. Количество забираемого воздуха зависит от положения дроссельной заслонки.

На основании данных датчика, электронный блок управления ДВС высчитывает необходимый объем топлива, который нужно впрыснуть в камеры цилиндра. Корректная работа ДМРВ гарантирует оптимальное соотношение компонентов горючей смеси для ее полного сгорания за такт работы двигателя. В свою очередь, силовой агрегат выдает наилучшие показатели соотношения мощности и расхода топлива.

Датчик массового расхода воздуха присутствует на всех моделях бензиновых двигателей, которые оснащаются электронным впрыском топлива. Конструктивно располагается между воздушным фильтром и дроссельной заслонкой.

Причины выхода из строя ДМРВ

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает. Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ.

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

где находится, принцип работы датчика массового расхода воздуха, устройство и распиновка

ДМРВ — это такое устройство, которое определяет качество топливовоздушной смеси в автомобиле. Поломка датчика приведет к некорректной работе ДВС.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужен ДМРВ и его устройство?

Расшифровка аббревиатуры ДМРВ — датчик массового расхода воздуха.

ДМРВ — это контроллер распределения, предназначенный для предупреждения электронного модуля мотора об объеме воздушного потока, в определенный момент поступающего в камеры сгорания. Эти данные необходимы для эффективного функционирования инжекторных двигателей, поскольку в карбюраторных агрегатах данную функцию выполняет непосредственно карбюратор. Воздушный поток в авто всасывается в цилиндры посредством разрежения, а топливо впрыскивается форсунками.

Подача бензина всегда идет определенными объемами. Эту функцию выполняет система электроники в соответствии с информацией, полученной от контроллеров. Объем дозы горючего определяется положением коленчатого вала, датчика скорости его вращения. Также на это влияет расположение дроссельной заслонки и количество воздушного потока, поступающего в цилиндры ДВС. Контроллер массового расхода воздуха дает возможность микропроцессорному модулю сбалансировать топливовоздушную смесь и обеспечить качественное функционирование ДВС.

Конструктивные компоненты регулятора

ДМРВ, который влияет на работу силового агрегата, состоит из следующих элементов:

• корпус, обычно выполнен из пластмассы;
• основной дефлектор, через который проходит воздушный поток;
• металлический экран;
• MAF-плата или процессор АЦП, предназначенный для контроля объема воздуха и обработки информации перед ее отправкой на микропроцессорный блок;
• разъем, использующийся для подключения электроцепи питания устройства.

В современных моделях транспортных средств данный регулятор дополнительно оснащается корректирующими температурными контроллерами. Также устройство может быть дополнено атмосферным датчиком воздуха. В соответствии с показаниями этих регуляторов обеспечивается возможность управления углом опережения зажигания. Слаженное функционирование датчиков обеспечивает более экономную работу ДВС.

Где находится датчик

Датчик располагается во впускном тракте двигателя, обычно сразу после корпуса воздушного фильтрующего устройства. К примеру, в автомобилях ВАЗ после контроллера идет толстый шланг или гофрированная магистраль. Но независимо от модели авто, расходомер расположен возле фильтра.

Что будет, если отключить ДМРВ?

При отключении контроллера микропроцессорный модуль автоматически перейдет в аварийный режим функционирования. Количество воздуха и топлива для образования горючей смеси будет формироваться в соответствии с положением заслонки дроссельного узла. Это приведет к росту объема потребления топлива. Коленвал будет функционировать на повышенных оборотах, не менее 1500 в минуту.

Допускается использование машины при отключенном ДМРВ, но из-за этого увеличится расход горючего и загрязнение двигателя.

Принцип работы и виды

Действие контроллера зависит от его разновидности, сегодня различают три типа устройств:

• проволочные;
• пленочные.

Проволочные

Проволочный тип расходомера

Ранее этот тип устройств повсеместно устанавливался на все транспортные средства российского производства. Его особенность заключается в использовании дополнительных элементов в конструкции.

Речь идет о:

• кольце и держателе для него;
• устройстве для регулирования СО;
• платиновой проволоки;
• резисторном элементе для термокомпенсации.

Принцип действия такого механизма основан на термоанемометрическом методе. Здесь терморезисторный элемент нагревается посредством тока, который через него идет, поэтому он монтируется в месте, где проходит поток воздуха. В результате его воздействия происходит изменение теплоотдачи, а также величины сопротивления. Это дает возможность определить необходимый объем воздуха в соответствии со специальной формулой Кинга.

Когда скорость потока через устройство приближается к нулю, происходит нагрев проволочного сопротивления до соответствующей температуры. Это позволяет мосту удерживаться в определенном состоянии. При усилении потока воздуха терморезисторный элемент охлаждается, из-за чего меняется величина внутреннего сопротивления. Соответственно, в мостовой схеме происходит нарушение равновесия. Это приводит к образованию тока на выходе усилительного устройства, который частично проходит через термокомпенсатор.

Данный процесс дает возможность расчета необходимого объема воздушной смеси с учетом проходящего напряжения через мост. Для того чтобы импульс воспринимался микропроцессорным модулем, он преобразовывается в цифровой сигнал либо аналоговый. В первом случае ЭБУ определяет расход в соответствии с частотой напряжения на выходе, а во втором — по уровню этого параметра.

ДМРВ проволочного типа характеризуются одним минусом — при их работе имеется высокая температурная погрешность.

Поэтому датчики комплектуются дополнительными терморезисторами. При функционировании на проволочных контроллерах собирается пыль и грязь. Для их удаления регулятор периодически нагревается до критически высоких температур, это происходит после выключения силового агрегата.

Пленочные

Расходомер воздуха пленочного типа

Принцип действия у таких устройств аналогичен с проволочными контроллерами. Но основное различие состоит в конструкции. Вместо проволоки из платины применяется кремневый металл. Этот материал покрывается платиновым напылением в несколько слоев. Каждый из них используется для выполнения конкретной роли.

В частности, на таких устройствах три слоя платинового напыления:

• температурный;
• нагревательный;
• слой термосопротивления.

Сам кристалл монтируется на защитный кожух и устанавливается в специальную магистраль, через нее проходит горючая смесь. Устройство канала выполнено так, чтобы замер температуры производился не только с потока на входе, но и на выходе. Это позволяет обеспечить высокую скорость движения воздуха, но не дает грязи и пыли откладываться внутри самого датчика. При запуске двигателя нагревательный элемент прогревается до максимума. Термоэлемент устройства охлаждается посредством воздушного потока, это позволяет правильно произвести замеры объема смеси.

Исходящий импульс может быть аналоговым и преобразовываться посредством использования АЦП в цифровой. По сравнению с проволочными погрешность пленочных контроллеров составляет примерно 4%. Но популярность этих устройств высокая за счет низкой стоимости и более широкой функциональности микропроцессорных модулей.

Пользователь Иван К рассказал об использовании пленочных расходомеров.

Признаки и причины неисправностей

Необходимость проведения диагностики может возникнуть при следующих «симптомах»:

• на контрольном щитке в салоне машины появился индикатор «Чек Энджин»;
• появляется ошибка, связанная с пониженным уровнем сигнала контроллера расхода воздуха;
• силовой агрегат стал плохо запускаться, заводится через раз;
• двигатель медленно берет разгон, глохнет без причины, падение мощности ощущается при езде в гору и на ровной дороге;
• повысился расход потребления горючего;
• силовой агрегат нестабильно функционирует на холостых оборотах;
• мотор может произвольно остановиться при переключении передач;
• обороты двигателя плавают — то увеличиваются, то падают.

Неисправность контроллера может быть обусловлена следующими причинами:

• обрыв в электроцепи регулятора;
• поломка самого датчика;
• повреждение массы в проводке, наличие окисления на контакте;
• засорение устройства грязью;
• обрыв сигнальных проводников или их некорректное подключение.

Пользователь Demoin626 подробно рассказал о возможных причинах сбоев в работе расходомеров.

Проверка датчика

Проверять работу контроллера можно несколькими способами, для начала выполняется тестирование:

1. Открывается моторный отсек машины. От контроллера расхода воздуха отсоединяется проводка питания. Капот закрывается.
2. Производится запуск силового агрегата, в этот момент двигатель должен автоматически перейти в аварийный режим функционирования. На панели приборов может появиться индикатор, сообщающий о проблеме в работе ДВС. Объем воздуха для образования горючей смеси будет подаваться в цилиндры двигателя в соответствии с положением заслонки дросселя.
3. Выполняется поездка на машине, проверяется динамика авто по сравнению с той, которая была до отключения датчика. Если автомобиль стал двигаться более уверенно и увеличилась его мощность, это говорит о неисправности расходомера.

Проверка с использованием тестера

Процедура диагностики может осуществляться с применением мультиметра. Его черный щуп подключается к массе или заземлению, а красный — ко входу сигнала датчика. Подробнее уточнить распиновку можно в технической документации к расходомеру. В паспорте должны указываться и технические параметры, которые потребуются для тестирования.

Мультиметр или вольтметр настраивается в режим измерения в диапазоне двух вольт. Производится активация зажигания и выполняется замер технических параметров. Если в процессе диагностики тестер не показывает значений, надо удостовериться в правильности подключения щупов к заземлению и сигналу устройства.

В результате диагностики могут появиться такие параметры:

• 0,99-1,01 вольт — это свидетельствует об исправном функционировании контроллера;
• 1,01-1,02 В — расходомер работает, его состояние нормальное;
• от 1,02 до 1,03 вольт — устройство рабочее, но скоро может потребоваться замена;
• 1,03-1,04 В — состояние расходомера близко к критическому;
• 1,04 — 1,05 — устройство практически вышло из строя;
• показания боле 1,05 говорят о необходимости замены расходомера.

Канал «Автоэлектрика ВЧ» подробно рассказал о процедуре выполнения тестирования регулятора расхода воздуха с использованием мультиметра.

Визуальная диагностика

Внешний осмотр контроллера расхода воздуха — менее точный вариант, но наиболее простой в плане исполнения.

Для его выполнения надо демонтировать датчик и оценить его состояние. О неисправности устройства сообщат повреждения механического характера, а также наличие жидкости внутри. Если в расходомере есть следы смазки, это свидетельствует о некорректной регулировке системы подачи масла в силовой агрегат. При сильном загрязнении устройства надо выполнить замену воздушного фильтрующего элемента или почистить его. При наличии исправного расходомера можно выполнить его установку вместо имеющегося ДМРВ.

Как устранить неисправности?

Избавиться от проблем в работе двигателя, если они связаны с расходомером, можно двумя способами — методом смены устройства либо его очистки.

Замена

Контроллер меняется так:

1. В автомобиле выключается зажигание, открывается капот.
2. Выполняется отключение колодки с кабелями, подключенными к расходомеру.
3. Производится отсоединение впускного шланга, который идет от воздушного фильтрующего элемента. Для этого заранее надо ослабить фиксирующий хомут, используя отвертку с крестовым наконечником, как показано на фото.
4. С помощью гаечного ключа на 10 производится откручивание двух винтов, которые крепят расходомер к корпусу фильтрующего устройства.
5. Выполняется демонтаж контроллера.
6. Производится диагностика плотности прилегания уплотнительного элемента в месте установки расходомера. Если кольцо износилось, оно меняется.
7. Выполняется установка нового контроллера и его надежная фиксация на фильтрующем устройстве. Обратно надевается шланг на корпус расходомера, затягивается хомут.

Очистка

Внутренняя часть контроллера может быть покрыта следами масла, при выполнении прочистки надо избавиться от этого слоя. Для осуществления задачи можно использовать очистительное средство карбюратора. Внутри расходомера расположена пленка, на ней имеется несколько датчиков, выполненных в виде проволоки. Они фиксируются на устройстве посредством специальной смолы. Надо взять средство и осторожно побрызгать на чувствительный компонент, чтобы не испортить его.

Затем надо подождать несколько минут, пока жидкость не высохнет. Процедура очистки повторяется столько раз, сколько потребуется для полного удаления загрязнений. Чтобы ускорить этот процесс, можно дополнительно воспользоваться баллоном со сжатым воздухом, он будет использоваться для просушки. При отсутствии очистителя для карбюратора допускается применение других средств, к примеру, спирта. Помимо самого расходомера, надо убрать загрязнения с внутренней поверхности, также удаляется мусор и грязь с патрубка устройства.

Как обмануть ДМРВ?

Чтобы обойти расходомер, можно вместо него установить диод, это — своего рода обманка. Чтобы данное устройство работало корректно, силовой агрегат машины должен функционировать без перебоев. Если в работе двигателя появятся неисправности, смысла от использования обманки не будет.

Для выполнения задачи потребуется диодный элемент, обладающий просадкой на 0,3 вольта. Суть его установки заключается в том, чтобы обмануть микропроцессорный модуль двигателя. Купить такую деталь можно в любом магазине радиоэлектроники. Устройство будет применяться для отправки с опорных пяти вольт на сигнальные 4,7 В. В результате этого микропроцессорный модуль посчитает, что расходомер фиксирует большой объем потока воздуха.

Профилактика неисправностей ДМРВ

Меры, которые позволят увеличить ресурс эксплуатации контроллера:

1. Воздушное фильтрующее устройство всегда должно меняться своевременно. Его забитость является одной из основных причин, по которым расходомер выходит из строя.
2. В ходе эксплуатации автомобиля надо следить, чтобы в воздушную магистраль не попадали следы масла. В частности, это актуально для более изношенных силовых агрегатов.
3. Периодически требуется диагностика патрубков на наличие возможных повреждений в виде щелей и трещин. Их образование станет причиной попадания загрязнений и пыли в расходомер.
4. Силовой агрегат нельзя запускать при отсутствии воздушного фильтрующего устройства, когда проводится ремонт мотора.
5. Не допускается применение средств наподобие «быстрый запуск» для упрощенного старта ДВС в целях профилактики. Их использование возможно только в крайних случаях. Применение подобных средств навредит работе расходомера.

Видео «Как обойти ЭБУ»

Канал «OMERTA Mario Puzo» рассказал об обмане ЭБУ на примере автомобиля ВАЗ.

Какие должны быть показания дмрв. Дмрв: что это

В этой статье поговорим о датчике массового расхода воздуха — датчик массового расхода воздуха , мы расскажем, что это такое, основной принцип работы и обслуживания.

Что такое ДМРВ?

Как работает датчик расхода воздуха? Примерно 1 часть топлива и 14 частей воздуха должны попасть в двигатель за один ход, тогда двигатель будет работать в оптимальном режиме. Если это соотношение нарушается, будет либо снижение мощности двигателя, либо чрезмерный расход топлива.

Датчик массового расхода воздуха необходим для измерения идеального количества воздуха, поступающего в двигатель. Он вычисляет количество воздуха, а затем отправляет информацию на главный компьютер, который на основе этих данных уже вычисляет необходимое количество топлива.

Чем больше вы нажимаете на педаль газа, тем больше воздуха попадает в двигатель. DMRV обнаруживает это и дает команду главному компьютеру увеличить количество топлива. Если ехать равномерно, то расход воздуха невысокий, а значит, и расход топлива тоже будет небольшим. И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель. Датчик устанавливается между воздушным фильтром и впуском двигателя.

Измерение количества воздуха, поступающего в двигатель, означает определение нагрузки двигателя.Когда водитель нажимает на педаль газа, дроссельная заслонка открывается, и количество всасываемого воздуха увеличивается. Мы говорим: нагрузка увеличилась. Наоборот, отпускается педаль — снижается нагрузка. Все это задача ДМРВ.

Принцип работы и обслуживания ДМРВ

Во время работы платиновый провод ДМВР неизбежно загрязняется.Для предотвращения загрязнения после выключения двигателя провод нагревают до температуры 1000 С в течение 1 с. В этом случае выгорает вся приставшая к нему грязь. Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что вам нужно ремонтировать его самостоятельно. При выходе из строя лучше обратиться к специалисту, а если датчик расхода воздуха перестал работать, его заменяют на новый. Невозможность ремонта — недостаток ДМРВ , ведь стоимость нового велика.

Недостатком ДМРВ является то, что он измеряет объем поступающего воздуха. Поскольку для определения необходимого количества топлива требуется определение воздушной массы, необходимо скорректировать показания датчика в соответствии с плотностью воздуха. Для решения этой проблемы в воздухозаборнике рядом с датчиком расхода помещается датчик температуры воздуха. Одно из направлений модернизации ДМРВ — датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра.Его платиновые катушки грязные. Вы можете промыть их очистителем карбюратора, но , если неправильно, — придется покупать новый.

Автомобили с инжекторными двигателями оборудованы датчиком массового расхода воздуха (ДМРВ). Задача датчика — контролировать количество наружного воздуха для создания топливовоздушной смеси, поступающей в двигатель.

По законам физики для полного сгорания 1 литра бензина требуется около 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме с полной выходной мощностью.Однако это верно только в тех случаях, когда он чистый и способен пропускать необходимое количество воздуха, а датчик массового расхода воздуха исправен.

Датчик массового расхода воздуха устанавливается на выходе из воздушного фильтра и регистрирует количество прошедшего через него воздуха и передает данные в двигатель. В свою очередь, ЭБУ на основе данных датчика расхода воздуха дает команду на подачу определенного количества топлива в форсунки для поддержания необходимого соотношения воздух-топливо.

Конструкция датчика — две спирали

Конструкция датчика включает сетку и нагревательные змеевики, детали выполнены из платины.

Принцип работы ДМРВ

При включении зажигания платиновая катушка нагревается. Воздух, проходящий через нагретый змеевик, охлаждает его, из-за чего его сопротивление изменяется по сравнению с контрольным на втором змеевике. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в двигатель в данный момент.

На основании разницы в сопротивлении ЭБУ делает вывод о количестве поступающего воздуха и корректирует состав топливной смеси.

Датчик работает совместно с датчиками атмосферного давления и температуры во впускном коллекторе, показания которых важны для образования смеси ЭБУ.

При загрязнении воздушного фильтра засоряется впускная сетка и датчик массового расхода воздуха, что приводит к сбоям в работе датчика, сопровождающимся затрудненным запуском или даже невозможностью запуска двигателя. В итоге длительная эксплуатация автомобиля с забитым воздушным фильтром заканчивается полным выходом из строя датчика воздуха и необходимостью его замены.

Проверка датчика

Исправность датчика можно проверить мультиметром в режиме вольтметра.

Чек должен быть визуально нарисован на одном из распространенных датчиков DFID от Bosch.

На микросхеме датчика 4 провода, это входной сигнал (желтый), выходное напряжение (бело-серый), масса (зеленый) и выход датчика на реле (розовый).

Для проверки включается зажигание и к проводам подключается мультиметр.Плюс (красный щуп) прибора подключается к желтому проводу, а минус (черный щуп) к зеленому.

В этом случае показания прибора будут указывать на следующее:

От 1 до 1,02 В — датчик исправен;
1,3 В — нормально, но датчик требует чистки;
1,04 В — средний износ;
1, 05 В — повышенный износ, требуется срочная замена;
1,06 В — датчик неисправен. Аварийный режим двигателя, работает от данных дроссельной заслонки.

Датчик можно чистить только бесконтактным способом, в противном случае его необходимо будет заменить. Для этих целей подойдет аэрозольный «очиститель карбюратора».

После очистки датчика необходимо еще раз проверить его напряжение, которое должно быть в пределах 1,02 В.

Большинство иномарок ДМРВ устанавливали до 2000 года, следующие поколения моделей оснащались регулятором давления.

Датчик массового расхода воздуха (датчик массового расхода воздуха или расходомер) — важная деталь автомобиля, от правильной работы которой зависит мощность двигателя и его расход топлива.Его можно найти под капотом автомобиля, где он находится между воздушным фильтром и воздуховодом, направленным в сторону дроссельной заслонки. Задача датчика массового расхода воздуха — измерить количество воздуха, проходящего в цилиндры, и передать эту информацию электронному блоку управления, то есть «мозгам» машины. На основании данных датчика массового расхода воздуха блок управления решает, увеличить или уменьшить подачу воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически не ремонтируется, а просто заменяется новым.Устройство его достаточно простое и состоит из корпуса, в котором находится прибор для измерения расхода воздуха — термоанемометр. Достаточно повредить диагностический прибор в процессе демонтажа датчика массового расхода воздуха или его чистки, и потребуется замена всего датчика. Он также может выйти из строя при длительном сроке службы, но убедиться в его неисправности можно только после проверки.

Признаки неисправности датчика массового расхода воздуха

Перед тем, как начать проверку ДМРВ, нужно по первичным признакам понять, что он неисправен. На проблемы с датчиком могут указывать следующие симптомы:

Приведенные выше симптомы указывают на то, что к горючей смеси не поступает необходимое количество воздуха. Причем эта проблема может наблюдаться не только при выходе из строя датчика массового расхода воздуха. В особых случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или появлением трещин в соединительных шлангах.

Как проверить датчик массового расхода воздуха на исправность

Существует несколько основных методов проверки датчика массового расхода воздуха, чтобы убедиться, что он неисправен.

Проверка датчика массового расхода воздуха в движении

Самый простой способ диагностировать расходомер — это проанализировать работу двигателя при принудительном отключении датчика. Проверка осуществляется следующим образом:

Проверка ДМРВ мультиметром

Вы можете диагностировать проблему с датчиком с помощью мультиметра. Для этого необходимо сначала разобраться в конструкции устройства и его «распиновке», то есть разводке проводов на плате. Из датчика массового расхода воздуха выходят 4 провода.В зависимости от модели ДМРВ и производителя их цвета могут отличаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: заземление;
• Серый: провод питания;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо установить в режим измерения постоянного напряжения и установить предел на 2 Вольта. Далее нужно включить зажигание, но не запускать двигатель.По завершении подключите красный измерительный провод к входу сигнала датчика (желтый провод), а черный измерительный провод к заземлению (зеленый провод). Это можно сделать, не «оголяя» провода, пропустив щупы диагностического прибора через резиновое уплотнение разъема.

По результатам измерений можно сделать выводы о состоянии датчика:

Некоторые современные бортовые компьютеры позволяют видеть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду … Первым делом необходимо снять датчик массового расхода воздуха, а затем внимательно его осмотреть. Признаки неисправности — попадание жидкости в воздуховод и датчик ДМРВ (либо наличие механических повреждений).

Чаще всего жидкость может попасть в датчик по следующим причинам:

• Повышенный уровень масла в картере.В такой ситуации масло попадает в датчик;
• Забит маслоотделитель системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за которой грязь попадает в термоанемометр ДМРВ.

Самый простой и надежный способ диагностировать проблемы с датчиком массового расхода воздуха — заменить его исправным устройством. Например, вы можете снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться в устойчивости двигателя. В такой ситуации можно сразу идти покупать новый датчик, не диагностируя его мультиметром или другими способами.

Режим iCE определяется многими факторами — нагрузкой на двигатель, дорожными условиями, нагрузкой на автомобиль и т. Д. Для работы двигателя в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяется ДМРВ (), именно для него контроллер управления двигателем рассчитывает, сколько нужно бензина. Неисправность датчика нарушает работу мотора, и часто возникает проблема, как проверить датчик массового расхода воздуха, чтобы поставить окончательную диагностику.

Неисправность датчика массового расхода воздуха, симптомы

О необходимости проверки ДМРВ можно определить по внешним признакам работы двигателя. Симптомы, указывающие на то, что необходимо проверить как минимум работоспособность датчика массового расхода воздуха, следующие:

• Баннер Check Engine появляется на панели приборов;
Увеличивается расход бензина
• ;
• динамика пропадает при движении авто «тупит»;
• горячий двигатель не запускается;
• мощность двигателя потеряна.

Описанные признаки неисправности датчика массового расхода воздуха не являются исчерпывающими. Все нарушения в режимах обычной работы двигателя могут свидетельствовать о необходимости проверки датчика массового расхода воздуха.

Чем может быть неисправен датчик массового расхода воздуха

Когда впрыск прошел практически во все автомобили, наличие в них датчика массового расхода воздуха можно считать обязательным. По разным оценкам, сегодня существует более пятидесяти различных типов датчиков массового расхода воздуха.В каждом из них используется свой принцип измерения, тем более что существуют различные варианты измерения массового расхода воздуха.

Следует отметить, что все они основаны на работе чувствительных элементов и датчиков, которые зачастую достаточно сложны и рассчитаны на работу в определенных конструктивных условиях. Поэтому изменение этих условий, появление дополнительных факторов, таких как загрязнение чувствительных элементов, попадающих с потоком воздуха, вызывает если не неисправность, то как минимум искажение показаний датчика массового расхода воздуха.

Об этом также свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Часто через него попадает масло, вызывая неисправность датчика. Поэтому, если диагностика датчика массового расхода воздуха показывает его неисправность, то иногда достаточно очистить и промыть датчик, чтобы восстановить его работоспособность.

Как определить неисправность датчика массового расхода воздуха

Проверка датчика массового расхода воздуха, позволяющая определить его неисправность, может выполняться несколькими способами.

Для этого на панели управления мультиметра устанавливается измерение постоянного напряжения на уровне двух вольт. В разъеме датчика подключите к желтому и зеленому проводу. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть разными, но нумерация выводов будет одинаковой.

Зажигание включается, но двигатель не запускается, и проверяются показания датчика массового расхода воздуха. Новый датчик имеет напряжение (0.996-1.01) В. Чем больше его значение, тем хуже состояние датчика массового расхода воздуха. Если напряжение превышает (1,03–1,04) В, это говорит о том, что датчик находится в умирающем состоянии, а напряжение больше 1,05 В, пора выкинуть датчик массового расхода воздуха и установить новый.

На видео подробно показано, как проверить датчик. Стоит отметить, что в некоторых моделях бортовой компьютер выдает напряжение на своем выходе.

Очистка датчика массового расхода воздуха

ДМРВ не ремонтируется, но почистить можно.Для этого промывается датчик. Отношение к этой процедуре далеко не однозначное, одни считают, что такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. В любом случае есть достаточно доказательств того, что правильно выполненная очистка позволяет эксплуатировать датчик массового расхода воздуха и избегать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным исполнением работ.В любом случае, когда проводится уборка, нельзя подавать:

1. эфиров;
2. сжатый воздух;
3. ватных палочки;
4. ацетон.

Опять же по разным отзывам для этих целей используется жидкость для чистки карбюраторов или WD 40. Как проводится уборка, показано на видео

является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра.Это позволяет точно оценить его текущее состояние и принять необходимые меры.

Стабильность и эффективность двигателя во многом зависят от исправности и состояния датчиков ЭБУ. Одним из таких устройств является датчик массового расхода воздуха. От точности его показаний зависит качество приготовленной горючей смеси, а возникшая неисправность сразу отразится на работе силового агрегата … Для проверки работоспособности прибора существует несколько простых способов, позволяющих оценить его состояние, и в случае неисправности принять решение о ремонте или замене устройства.

Назначение и принцип действия ДМРВ

Схема ДМРВ

Датчик массового расхода воздуха расположен после воздушного фильтра для определения объема воздуха, проходящего через фильтр в цилиндры двигателя. Первые модели устройства рассчитывали расход исходя из отклонения лепестка относительно давления воздуха. Современные версии устройства работают на основе сенсора, имеющего платиновую или кремниевую термопару с платиновым напылением.

Принцип работы платинового элемента — это скорость, с которой он охлаждается потоком воздуха. Для регулировки разницы температур между ним и воздухом используется электричество, величина которого регулируется. Более интенсивный поток воздуха вызывает приложение более высокого напряжения. Для снижения степени загрязнения к элементу подключают систему самоочистки.

Platinum обладает высокой теплопроводностью, благодаря чему объем воздуха, проходящего через воздуховод, рассчитывается по скорости охлаждения нагретого датчика температуры.Воздух даже после прохождения через фильтр не очищается полностью от сажи, пыли и частиц смолы, присутствующих в атмосфере. Чтобы уменьшить отложения, платиновый элемент сжигает органические отложения при включении зажигания, нагревая их до белого каления электрическим током.

Признаки неисправности датчика массового расхода воздуха

Засорение сетки перед датчиком массового расхода воздуха

Неисправность датчика массового расхода воздуха проявляется в следующих признаках:

1. Ошибка сигнализации «Проверьте двигатель».
2. Ухудшение динамики разгона автомобиля.
3. Повышенный расход топлива.
4. Потеря мощности двигателя.
5. Плохой горячий старт.

Из-за искажения датчика расхода воздуха двигатель работает на обедненной смеси с потерей мощности. Длительная работа силового агрегата в этом режиме приводит к плавлению катализатора в выпускном коллекторе и прогоранию выпускных клапанов … Поводом для проверки датчика должны быть следующие признаки:

1. Перегрев атмосферы под капотом из-за горячий выпускной коллектор.
2. Уменьшение отклика дроссельной заслонки и тяги двигателя вместе с увеличением расхода бензина на 10-15%.
3. Отказы при трогании с места или разгоне заменяются нормальной работой … В этом случае свечи необходимо заменить на заведомо исправные.

Возможные причины неисправности датчика массового расхода воздуха

Check Engine is on

Основная причина поломки датчика воздуха — загрязнение платинового элемента мусором, прошедшим через воздушный фильтр… Остальные поломки связаны с проблемой отсутствия или нарушения контактов подходящих к устройству проводов. Проблема может заключаться в их обрыве, окислении, трещинах гофрированного шланга, идущего от расходомера к дроссельному модулю. О поломке в цепи ДМРВ сообщит лампа CHECK ENGINE, но установить ее точную причину можно только на специализированной СТО.

Проверка ДМРВ

Устранение неисправности датчика массового расхода воздуха может быть выполнено следующими способами:

Снятие датчика массового расхода воздуха вместе с корпусом

1.Визуальный осмотр датчика. Устройство снимается и осматривается внутренняя поверхность и канал. На нем не должно быть следов масла или конденсата, а поверхность должна быть сухой и чистой. При наличии загрязнения прибор необходимо очистить и устранить причину загрязнения, после чего датчик должен работать правильно.

ДМРВ с отключенной микросхемой

2. Отсоедините разъем, соединяющий датчик и блок управления, после чего двигатель перейдет в аварийный режим работы, при котором состав горючей смеси рассчитывается не по количеству воздух расходуется, но по положению дроссельной заслонки… После отключения датчика обороты двигателя повышаются до 1500 об / мин. Тогда вам следует ехать на машине. Если его динамика движения улучшилась, то велика вероятность неисправности MAF.

3. Замена штатного датчика на заведомо исправный, после чего оценивается работа двигателя. Если он ведет себя заметно лучше, значит, прибор нуждается в чистке или замене.

Проверка ДМРВ мультиметром

4. Проверка датчика мультиметром.Для этого измерьте входное напряжение от прибора, установив его на измеритель постоянного тока. и шкала с ограничением в 2 В. Щупы касаются зеленого и желтого проводов разъема, который со стороны лобового стекла будет первым и третьим по счету. В разных марках автомобилей цвет проводки может быть разным, но порядок расположения одинаковый.

Затем при включенном зажигании (двигатель не запускать) производятся измерения. Новый датчик выдает напряжение 0.996-1,01 В. При ухудшении его состояния показатель увеличивается, а значение 1,03-1,04 свидетельствует о скором выходе из строя датчика массового расхода воздуха. При напряжении выше 1,5 В прибор заменяют на новый.

Возможно, некорректная работа ДМРВ связана с установкой модифицированной версии прошивки в ЭБУ. Это проверяется установкой пластины толщиной 1 мм под упор клапана. Когда обороты двигателя увеличиваются, отсоедините клемму датчика.Если мотор продолжает работать, в неисправности виноват ЭБУ, который не реагирует на аварийное срабатывание без датчика массового расхода воздуха.

Ремонт ДМРВ

Удален ДМРВ

Любые загрязнения уменьшат теплопередачу платинового термодатчика и сделают его некорректным. Проверять точность работы в таком состоянии бессмысленно, и многие специалисты СТО меняют его на новый, не удосужившись почистить и проверить прибор.Но в большинстве случаев процедура удаления грязи с платиновой поверхности исходного датчика имеет смысл, поскольку стоимость нового устройства довольно высока.

Жидкость LIQUI MOLY

Для этого используйте жидкость в аэрозольном баллоне, который используется для очистки карбюраторов. Перед началом процедуры ослабляют крепежные хомуты и снимают датчик с трубы воздуховода. Платиновая подложка аккуратно снимается, открутив пару винтиков-звездочек.Металлокерамику или тонкую проволоку обрабатывают изделием, не касаясь детали руками. Расход жидкости и количество процедур выбираются по нашему усмотрению.

Альтернативной смесью для очистки может быть раствор спирта и ацетона, который продувается вместе с потоком очищенного сжатого воздуха … Если после разборки датчика обнаружены черные пятна или сильная эрозия рабочей части, то это замачивают на несколько часов в ацетоне, прикладывая пропитанный тампон к поверхности на несколько часов.После чистки и сборки прибор проверяют мультиметром. Работоспособность датчика массового расхода воздуха часто восстанавливается, хотя и на минимальном уровне.

В чем разница между ДМРВ Bosch 073 и 116. Какой датчик массового расхода воздуха поставить вместо вышедшего из строя? Кратко о ремонте

Датчик массового расхода воздуха (ДМРВ) HFM5

Концепция проверки
Для улучшения диагностики и проведения компетентного обследования неисправного HFM5 DFID концепция проверки была расширена и разработан более информативный каталог поврежденных продуктов.Перед снятием / заменой ДМРВ датчик проверяется в следующей последовательности.

1. Диагностика автомобилей с KTS 5xx / 6xx.
Расширенная диагностика автомобиля включает сравнение стандартных и фактических значений воздушных масс. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за пределы допуска, расходомер воздуха необходимо заменить.
Более подробную информацию о диагностированном автомобиле можно получить в программе ESI.

2. Провести расширенную проверку уже снятого с автомобиля HFM5 с помощью мультиметра.

Необходимые приборы:
— аккумулятор или источник питания (12В / 3А)
— цифровой мультиметр
— тестовый кабель (с микросхемой стабилизатора напряжения)
— микроскоп с десятикратным увеличением (тип МБС-10)
— звездообразная отвертка

Описание проверки

С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения * на выводе 4 штекера ДМРВ создается напряжение 5В.

* Тестовый кабель со встроенной микросхемой стабилизатора может быть изготовлен самостоятельно или приобретен в торговой сети (международный индекс 7805, отечественный аналог — Крен5).

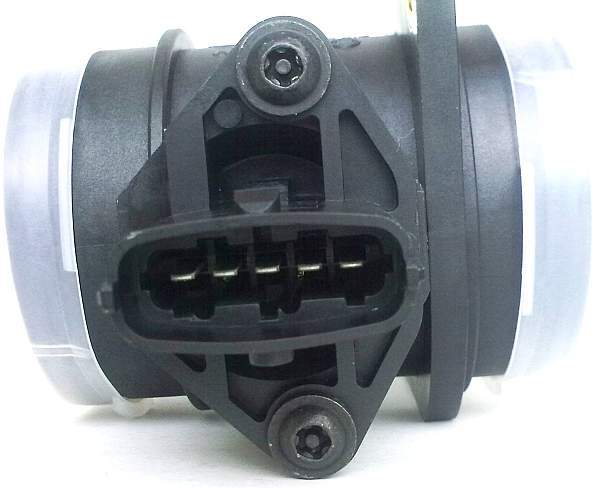

Расположение выводов ДМРВ HFM5:
1. Датчик температуры на входе
2. Питание 12В (красный провод)
3. Масса (черный провод)
4. Опорное напряжение 5В (желтый провод)
5. Измеряемый сигнал (+) (синий провод)

Чек
1. Статический
Подключите, соблюдая полярность, тестовый кабель 0 986 610 129 к разъему HFM5 следующим образом:
красный провод к источнику питания (+)
черный провод к источнику питания (-)
синий провод к мультиметру (+)
черный провод к мультиметру (-)

Для исключения движения воздуха в измерительном канале датчика необходимо закрыть входную и выходную часть корпуса ДМРВ пластиковыми крышками (входят в комплект).
Используя источник питания, подайте напряжение (12 В) на HFM5. Через микросхему стабилизатора напряжения в тестовом кабеле создается опорное напряжение (5 В), которое подается на контакт 4.

Стандартное значение напряжения 0,98 — 1,02В
Если фактическое значение измеренного напряжения выходит за допустимые пределы, с большой долей вероятности можно говорить о загрязнении ДМРВ. Загрязнение приводит к нарушению характеристик HFM5 с последующим его выходом из строя.

Дополнительная информация в каталоге поврежденных товаров.

2. При подаче воздуха
Схема подключения кабеля такая же. Необходимо создать воздушный поток и направить его в HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеренное напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
Это означает: DFID неисправен.
И наоборот, ДМРВ считается исправным при изменении напряжения.
Максимальное значение может достигать 4.5В (в зависимости от диаметра датчика и массы проходящего воздуха).

3. Проверка датчика температуры всасываемого воздуха (при наличии)
Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к клемме 1 штекера HFM5. С помощью этого штекера измеряется сопротивление датчика температуры воздуха между выводом 1 и выводом 3 (масса).
В конце телеграммы приводится список ДМРВ HFM5 с датчиками температуры воздуха.

Измеренное фактическое значение должно находиться в пределах данных стандартов.
Примечание: в этом тесте HFM5 без датчика температуры воздуха результатом будет бесконечно (∞) высокое значение сопротивления.

4. Визуальный осмотр. Использование каталога поврежденных товаров.
В дополнение к вышеуказанной диагностике можно выполнить визуальный контроль. На следующих фотографиях показаны типичные случаи зараженного DFID или обнаженных датчиков.

Загрязнение :

Следы влаги

Разлив нефти

Посторонние частицы

В случае значительного загрязнения HFM5 претензии по гарантии не рассматриваются.В некоторых случаях следует проверить воздушный фильтр, коробку фильтра и трубу между фильтром и впускным коллектором на предмет загрязнения на автомобиле.

Примечание :
Перед установкой нового ДМРВ необходимо удалить пыль, грязь из корпуса воздушного фильтра, установить новый воздушный фильтр и очистить патрубок между фильтром и датчиком. Запрещается продувка воздухом под давлением корпуса фильтра и форсунки, для этого необходимо использовать мягкую сухую ткань.

Вмешательство третьей стороны .H

идентификационный элемент не закреплен или не заменен:
Ослаблены винты специальной звездочки Ослаблены оригинальные винты.

Попытка открутить винты. Пазы под винты сорваны.

Стороннее вмешательство в работу устройства ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента запрещены.

4. Демонтаж датчика массового расхода воздуха.
Выкрутите отвертки типа «звезда» с винтами крепления чувствительного элемента в корпусе ДМРВ.

Вынуть элемент из корпуса. Снимите плотное кольцо с крышки гибридной платы.

Открыть крышку подводного канала в области резистивного датчика.

Поместите датчик под микроскоп. Используйте микроскоп с 10-кратным увеличением.

Следует выделить :

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ) в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 037 » BOSCH »- термоэлектрического типа.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик.При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ЭБУ анализирует сигнал DMRV и, используя его таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу для массового расхода воздуха.

ДМРВ 037 » BOSCH »имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 2112 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-2. Чувствительный элемент ДТВ представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха.Контроллер подает напряжение 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера.Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Другая продукция в каталогах: 21083-1130010-10.

Характеристики продукта:

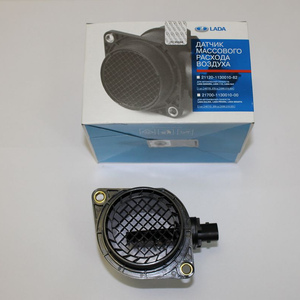

Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 037), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7,5 до 16 В.

Потребляемый ток (при напряжении питания 7.От 5 до 16 В) составляет 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время безотказной работы, не менее — 3000 часов

Как определить неисправность датчика массового расхода воздуха «BOSCH»?

Как самостоятельно заменить расходомер воздуха «BOSCH»?

с интернетом — дисконтный магазин АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеру сгорания цилиндра.На основании этих данных электронный блок управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитываются его давление и температура. Поскольку DFID являются наиболее важными, мы рассматриваем их типы, конструктивные особенности, диагностические возможности и замену.

Назначение и расшифровка аббревиатуры

Расходомеры, они же объемометры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобили на дизельных или бензиновых ДВС.Местоположение этого датчика найти несложно, так как он контролирует подачу воздуха, то искать его следует в соответствующей системе, а именно после воздушного фильтра, по пути к дроссельной заслонке (ДЗ).

Устройство подключено к блоку управления двигателем. В случаях, когда ДМРВ находится в неисправном или отсутствующем состоянии, можно произвести приблизительный расчет на основе положения устройства дистанционного зондирования. Но при таком способе измерения невозможно обеспечить высокую точность, что сразу приведет к перерасходу топлива.Это еще раз указывает на ключевую роль расходомера в расчете массы топлива, подаваемого через форсунки.

Помимо информации от ДМРВ, блок управления также обрабатывает данные от следующих устройств: ДРВ (датчик распредвала), ДД (датчик детонации), ДЗ, датчик температуры системы охлаждения, датчик кислотности (лямбда-зонд) и т. Д.

Типы ДМРВ, их конструктивные особенности и принцип действия

Самыми распространенными являются три типа измерителей объема:

• Проволока или нить.
• Фильм.
• Объемный.

В первых двух принцип работы основан на получении информации о массе воздушного потока путем измерения его температуры. В последнем могут быть задействованы два варианта учета:

Обозначения:

• А — датчик измерения давления, для фиксации прохождения вихря. То есть частота давления и образования вихрей будет одинаковой, что дает возможность измерить расход воздушной смеси.На выходе с помощью АЦП аналоговый сигнал преобразуется в цифровой и передается в компьютер.
• В — специальные трубки, образующие воздушный поток, близкий по свойствам к ламинарному.
• С — байпасные каналы.
• D — колонны с острыми краями, на которых образуются вихри Кармана.
• E — отверстия для измерения давления.
• F — направление воздушного потока.

Калибры проводов

Резьба ДМРВ до недавнего времени была самым распространенным типом датчика, устанавливаемым на отечественные автомобили модельного ряда ГАЗ и ВАЗ.Пример конструкции проволочного расходомера показан ниже.

Обозначения:

• A — Электронная плата.
• Б — Разъем для подключения ДМРВ к компьютеру.
• C — Регулировка CO.
• D — Крышка расходомера.
• E — Кольцо.
• F — Платиновая проволока.
• G — резистор для термокомпенсации.
• H — Держатель кольца.
• I — Корпус электронной платы.

Принцип работы и пример функциональной схемы измерителя объема нити накала.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, он основан на методе термообработки, при котором термистор (RT), нагреваемый протекающим через него током, помещается в воздушный поток. Под его воздействием изменяется теплоотдача, и соответственно сопротивление RT, что позволяет рассчитать объемный расход воздушной смеси? используя уравнение короля:

I 2 * R = (K 1 + K 2 * ⎷ Q) * (T 1 -T 2),

где I — ток, проходящий через RT и нагревающий его до температуры T 1.В этом случае T 2 — это температура окружающей среды, а K 1 и K 2 — постоянные коэффициенты.

Исходя из приведенной выше формулы, мы можем получить объемный расход воздушного потока:

Q = (1 / K 2) * (I 2 * R T / (T 1 — T 2) — K 1)

Ниже приведен пример функциональной схемы с мостовым соединением термопар.

Обозначения:

• Q — измеряемый расход воздуха.
• Y — усилитель сигнала.
• R T — проволока термического сопротивления, как правило, изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5.0-20,0 мкм.
• R R — термокомпенсатор.
• R 1 -R 3 — сопротивление обыкновенное.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту оставаться в равновесии. Как только поток воздушной смеси увеличивается, термистор начинает остывать, что приводит к изменению его внутреннего сопротивления и, как следствие, дисбалансу в мостовой схеме. В результате этого процесса на выходе блока усилителя генерируется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потери от потока воздушной смеси и восстанавливает баланс моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, используя величину тока, проходящего через мост. Чтобы компьютер воспринимал сигнал, он преобразуется в цифровой или аналоговый формат. Первый позволяет определять расход по частоте выходного напряжения, второй — по его уровню.

Эта реализация имеет существенный недостаток — погрешность из-за высокой температуры, поэтому многие производители добавляют термистор, аналогичный основному термистору, в конструкцию, но не подвергают его воздействию воздушного потока.

При этом на проволочном термисторе может накапливаться пыль или отложения грязи, чтобы предотвратить это, этот элемент подвергается кратковременному высокотемпературному нагреву. Производится после выключения двигателя.

Пленочные расходомеры воздуха

Пленка ДМРВ работает по тому же принципу, что и филамент. Основные отличия заключаются в дизайне. В частности, вместо проволочного резистора из платиновой нити накала используется кристалл кремния. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Датчик температуры.
• Термостойкость (как правило, их два).
• Нагревательный (компенсационный) резистор.

Этот кристалл установлен в защитном кожухе и помещен в специальный канал, по которому проходит воздушная смесь. Геометрия канала сделана таким образом, чтобы измерения температуры снимались не только с входящего потока, но и с отраженного. Благодаря созданным условиям достигается высокая скорость воздушной смеси, которая не способствует отложению пыли или грязи на защитном кожухе кристалла.

Обозначения:

• A — Корпус расходомера, в который вставляется измерительный прибор (E).
• B — Контакты разъема, который подключается к компьютеру.
• C — Чувствительный элемент (кристалл кремния с несколькими слоями наплавки, помещенный в защитный кожух).
• D — Электронный контроллер, с помощью которого производится предварительная обработка сигнала.
• E — Корпус измерительный прибор.
• F — Канал настроен таким образом, чтобы снимать показания температуры отраженного и входящего потока.
• G — Измеренный расход воздуха.

Как уже было сказано выше, принцип действия нитеподобного и пленочного сенсоров аналогичен. То есть чувствительный элемент сначала нагревается до температуры. Поток воздушной смеси охлаждает термопару, что позволяет рассчитать массу воздушной смеси, проходящей через датчик.

Как и в устройствах накаливания, исходящий сигнал может быть аналоговым или преобразованным с помощью цифро-цифрового преобразователя.

Следует отметить, что погрешность измерения объема филамента составляет около 1%, для аналогов пленок этот параметр составляет около 4%.Однако большинство производителей перешли на пленочные сенсоры. Это связано как с более низкой стоимостью последних, так и с расширенными функциональными возможностями ЭБУ, обрабатывающих информацию с этих устройств. Эти факторы затмевали точность инструментов и их скорость.

Следует отметить, что благодаря развитию технологии изготовления флеш-микроконтроллеров, а также внедрению новых решений удалось значительно снизить погрешность увеличения быстродействия пленочных структур.

Взаимозаменяемость

Вопрос весьма актуален, особенно с учетом стоимости оригинальной продукции импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных образцах Горьковского автозавода инжекторные бомбы устанавливались на инжекторную Волгу (Бош). Несколько позже на смену отечественной продукции пришли импортные датчики и контроллеры.

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр проволоки, используемой в термисторе проволоки.Бошевские изделия имеют Ø 0,07 мм, отечественные — Ø0,10 мм.
• Способ крепления проволоки, отличается видом сварки. Для импортных датчиков это контактная сварка, для отечественных — лазерная.
• Форма термистора накала. У Бош он имеет П-образную геометрию, АПЗ выпускает устройства с V-образной резьбой, продукция АОКБ Импульс отличается квадратной формой подвеса резьбы.

Все примеры, приведенные в качестве примера, были взаимозаменяемыми до тех пор, пока Горьковский автозавод не перешел на пленочные аналоги.Причины перехода описаны выше.

Нет смысла приводить отечественный аналог изображенному на рисунке датчику, так как он выглядит практически так же.

Следует отметить, что при переходе с накаливания на пленочные, скорее всего, потребуется поменять всю систему, а именно: сам датчик, соединительный провод от него к компьютеру, а собственно и сам датчик. сам контроллер.В некоторых случаях управление можно адаптировать (перепрошить) для работы с другим датчиком. Эта проблема связана с тем, что большинство расходомеров посылают аналоговые сигналы, а пленочные — цифровые.

Следует отметить, что первые серийные автомобили ВАЗ с инжекторным двигателем оснащались нитью накала ДМРВ (производства GM) с цифровым выходом, например, модели 2107, 2109, 2110 и др. Сейчас на них устанавливают ДМРВ BOSCH. 0280 218 004 .

Для подбора аналогов можно использовать информацию из официальных источников или тематических форумов.Например, в таблице ниже показана взаимозаменяемость ДМРВ для автомобилей ВАЗ.

Из представленной таблицы наглядно видно, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит для 2114, 2112 (в том числе 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗа (например, Лада Грант, Калина, Приора, 21099, 2115, Шевроле Нива и др.).

Как правило, с другими марками автомобилей отечественного или совместного производства проблем не будет (УАЗ Патриот ЗМЗ 409, Daewoo Lanos или Nexia), подобрать им замену ДМРВ не составит труда, то же касается и продукция китайского автопрома (KIA Ceed, Spectra, Sportage и др.)). Но в этом случае велика вероятность того, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

С европейскими, американскими и японскими автомобилями дело обстоит гораздо сложнее. Поэтому если у вас Toyota, Volkswagen Passat, Subaru, Mercedes, Ford Focus, Nisan Premiere P12, Renault Megane или другие европейские, американские или японские автомобили, перед заменой ДМРВ необходимо тщательно взвесить все решения.

Если интересно, можно поискать в сети эпопею с попыткой замены Almera N16 «Nissan» на аналог на Nissan.Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналога будет оправдан, особенно если учесть стоимость «родного» измерителя объема (например, BMW E160 или Nissan X-Trail T30).

Проверка здоровья

Перед тем, как проводить диагностику ДМРВ, нужно знать симптомы, чтобы определить степень работоспособности датчика массового расхода воздуха (аббревиатура от английского названия устройства) в автомобиле. Перечислим основные симптомы неисправности:

• Значительно увеличился расход топливной смеси, при этом замедлился разгон.
• ДВС на холостом ходу работает рывками. В этом случае на холостом ходу можно наблюдать снижение или увеличение оборотов.
• Двигатель не запускается. Собственно, одна эта причина не означает, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Отображается сообщение о проблеме с двигателем (Cheeck Engine)

Эти признаки указывают на возможную неисправность ДМРВ, для точного установления причины поломки необходимо провести диагностику.Сделать это своими руками несложно. Существенно упростить задачу поможет подключение диагностического адаптера к компьютеру (если такой вариант возможен), после чего по коду ошибки определить исправность или неисправность датчика. Например, ошибка p0100 указывает на неисправность в цепи расходомера.

Но если необходимо провести диагностику на отечественных автомобилях, выпущенных 10 и более лет назад, то испытание ДМРВ можно провести одним из следующих способов:

1. Проверка в процессе движения.
2. Диагностика с помощью мультиметра или тестера.
3. Внешний осмотр датчика.
4. Установка однотипная, заведомо рабочий прибор.

Рассмотрим каждый из этих методов.

Тестирование движения

Самый простой способ проверить — проанализировать поведение двигателя внутреннего сгорания при отключенном датчике массового расхода воздуха. Алгоритм действий следующий:

• Надо открыть колпак, выключить расходомер, закрыть колпак.
• Заводим машину, при этом ДВС переходит в аварийный режим. Соответственно, на панели управления будет отображаться сообщение о проблеме с двигателем (см. Рис. 10). Количество подаваемой топливной смеси будет зависеть от положения дистанционного зондирования.
• Проверьте динамику автомобиля и сравните ее с той, которая была до отключения датчика. Если автомобиль стал динамичнее, а также увеличилась мощность, то это с большой долей вероятности свидетельствует о неисправности датчика массового расхода воздуха.

Обратите внимание, что вы можете продолжать движение с выключенным устройством, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых, отсутствие контроля над кислородным регулятором приводит к усилению загрязнения.

Диагностика с помощью мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к массе, а красный — к сигнальному входу датчика (распиновку можно увидеть в паспорте к прибору, там же указаны основные параметры).

Далее выставляем пределы измерений в пределах 2,0 В, включаем зажигание и проводим замеры. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к земле и сигналу расходомера. По показаниям прибора можно судить об общем состоянии прибора:

• Напряжение 0,99–1,01 В указывает на то, что датчик новый и работает исправно.
• 1.01-1.02 В — блок управления, но состояние хорошее.
• 1,02–1,03 В — указывает на то, что устройство все еще в рабочем состоянии.
• 1.03 -1.04 состояние приближается к критическому, то есть в ближайшее время необходимо заменить ДМРВ на новый датчик.
• 1,04-1,05 — ресурсы устройства практически исчерпаны.
• Over 1.05 — обязательно нужен новый ДМРВ.

То есть по напряжению можно правильно судить о состоянии датчика; низкий уровень сигнала указывает на рабочее состояние.

Датчик внешнего осмотра

Этот метод диагностики не менее эффективен, чем предыдущие. Все, что нужно, — это снять датчик и оценить его состояние.

Характерными симптомами неисправности являются механическое повреждение и наличие жидкости в устройстве. Последнее свидетельствует о том, что система подачи моторного масла не отрегулирована. Если датчик сильно загрязнен, замените или очистите воздушный фильтр.

Установка однотипного, заведомо рабочего устройства

Этот метод практически всегда дает четкий ответ на вопрос о работоспособности сенсора.В этом методе на практике довольно сложно реализовать без приобретения нового устройства.

Кратко о ремонте

Как правило, вышедшие из строя датчики массового расхода воздуха не подлежат ремонту, за исключением случаев, когда требуется их промывка и очистка.

В некоторых случаях есть возможность отремонтировать плату объемного ДМРВ, но этот процесс ненадолго продлит жизнь устройства. Что касается плат в пленочных датчиках, без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, то восстанавливать их бессмысленно.

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ) в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 116 BOSCH — термоанемометрический тип.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ЭБУ анализирует сигнал DMRV и, используя его таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу для массового расхода воздуха.

ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 21214 и системах распределенного впрыска топлива по нормам токсичности EURO-3. Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха.Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Остальные товары в каталогах: 21083-1130010-20.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 116), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2105-07 (Классический впрыск 1.6л), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7.От 5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время безотказной работы, не менее — 3000 часов

Как определить проблему d

ПРОСТО СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

разъясняют принцип работы ДМРВ. датчик массового расхода воздуха

Существует довольно много различных типов датчиков массового расхода (MWR): механические (пластинчатого типа), ультразвуковые, термоанемометрические и т. д.

В этом разделе мы рассмотрим датчик термоанемометра Bosch HFM-5, устанавливаемый на автомобили ВАЗ. Чувствительный элемент представляет собой тонкую пленку, на которой расположены несколько датчиков температуры и нагревательный резистор. В середине пленки находится область нагрева, степень нагрева которой отслеживается с помощью датчика температуры. На поверхности пленки со стороны воздушного потока и с противоположной стороны симметрично расположены еще два датчика температуры, которые при отсутствии воздушного потока регистрируют такую ​​же температуру.При наличии воздушного потока первый датчик охлаждается, а температура второго остается практически неизменной из-за нагрева воздушного потока в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха. Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Эта конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и возможность регистрировать обратный поток воздуха, к недостаткам — невысокую надежность в условиях загрязнения и влажности.
В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) использовались другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики называются датчиком массового расхода воздуха Hot Wire. Выходной сигнал этих датчиков был частотным, то есть в зависимости от потока воздуха изменялось не напряжение, а частота выходных импульсов. Датчики были менее точными, не позволяли регистрировать обратный поток, но эти недостатки перекрывались очень высокой надежностью.

DFID — очень важный датчик в любой системе управления.На основе его сигнала рассчитывается циклическое наполнение цилиндра, которое в конечном итоге пересчитывается как длительность импульса открытия форсунки.

оснащались датчиками нескольких типов: GM, BOSCH, SIEMENS и Русский. В 1999-2004 гг. На конвейере ВАЗ установлено два типа датчиков 0280 218-037 и 0280 218-004. Эти датчики выдают разные параметры выходного напряжения (калибровки) при одинаковом расходе воздуха и взаимообмен (точнее, замена 004 на 037, как правило) возможна только с заменой калибровочных таблиц в прошивке.То же касается и нового датчика 116, серийно устанавливаемого с начала 2005 года.

В соответствии с действующей документацией на ВАЗ

разрешены три модификации датчика расхода воздуха HFM5 от BOSCH. В каталоге ВАЗ подразумеваются каталоги запчастей. запчасти для конкретных автомобилей. К сожалению, на датчиках присутствуют только последние три цифры каталожного номера «Бошевский», а каталог ВАЗовский отсутствует.

Каталог моделей Каталог Bosch ВАЗ
HFM5-4.70280 212 00421083-1130010-01
HFM5-4.70 280 212 03721083-1130010-10
HFM5-CL0 280 212 11621083-1130003-20

Исторически датчик 004 впервые был представлен в проектах с калибровками M1V13O54, M1V13R59, M1V0 и M7V03E65 (а также J5V05F16, первая неофициальная версия января 5.1). Первые два проекта легко узнать по внешнему виду, поскольку в них отсутствует нейтрализатор и используется датчик резонансной детонации. Затем эти два первых проекта были прекращены в производстве и все последующие проекты (с калибровкой последующих серий) стали оснащаться датчиками 037.Одновременно с закрытием двух вышеупомянутых проектов проект M7V03E65 также стал оснащаться датчиком 037. Модификация 037 отличается от 004 модификацией внутреннего воздушного канала датчика с целью устранения пульсаций воздушного потока, возникающих в 004, даже при ламинарном потоке воздуха во впускном коллекторе. В данном случае характеристика 037 сместилась по сравнению с 004. Считается, что при наличии обратной связи по кислороду эти различия

Датчик массового расхода воздуха

Датчик массового расхода воздуха (MFR) крепится к воздушным фильтрам и определяет количество проходящего к ним воздуха.От правильного определения этого показателя зависит качество горючей смеси. Неисправности датчика массового расхода воздуха сразу скажутся на работе двигателя.

Признаки поломки

При первых признаках неисправности двигателя не паникуйте, спешите в магазин и возьмите новый DMR. Можно предположить, что датчик массового расхода воздуха поврежден. Как проверить его работу? Во-первых, нужно внимательно прислушаться к автомобилю. Он сам укажет, что датчик DFID неисправен, и будет вести себя следующим образом:

• компьютер выдаст ошибку «Check Engine»;

• снизится мощность;

• увеличится расход топлива;

• двигатель не заводится;

• Динамика уменьшится.

Что делать, если датчик массового расхода воздуха работает неправильно? Как проверить его состояние?

Вариант 1: Отключить

При выключенном двигателе отсоединить разъем ДМРВ. Устройство выключится, контроллер перейдет в аварийный режим, и топливная смесь будет приготовлена ​​с учетом текущего положения дроссельной заслонки. При переходе в этот режим двигатель снова сообщит, он должен держать скорость более 1500 об / мин. Окончательные выводы о неисправности DMR можно сделать, если во время движения вы поймете, что после отключения датчика динамик улучшился.Примечание: ЭБУ модификации Y-7.2 и M-7.9.7 после выключения MRL не увеличивают обороты двигателя.

Вариант 2. Прошивка

Возможно, ЭБУ уже был модифицирован прошивкой, тогда не совсем понятно, как он себя поведет при использовании вышеуказанного варианта. В этом случае датчик массового расхода воздуха также может работать некорректно. Как это проверить? Берем пластину толщиной 1 мм и вставляем под упор заслонки. После того, как обороты двигателя выросли, отключите клемму от ДМРВ.Если двигатель продолжает работать, то причина неисправности в ЭБУ, а именно в шагах PXX. Они не реагируют на аварийный режим без ДМРВ.

Вариант 3: Диагностический мультиметр

Данная опция подходит для диагностики датчиков Bosch с индексами: 0280 218 004, 0280 218 116, а также 0 280 218 037. На тестере выставить пределы измерения 2В, в режим постоянного напряжения. Маркировка проводов (ориентация изнутри):

• Сигнальный вход — желтый;

• Питание датчика — серо-белый;

• Земля (минус) — зеленый;

• К главному реле — розово-черный.

Примечание:

Цвет проводов указан для большинства моделей, цвета могут отличаться, но значение проводов одинаково.

Порядок измерения

После включения зажигания, не запуская двигатель, проводим сканирование. Красный зонд прибора подключается к желтому проводу ДМРВ, а черный — к зеленому. Так что проводим замер напряжения и фиксируем. Сравнивая полученные показания с рекомендациями производителя, что позволит судить о работоспособности устройства.Новый ДМРВ имеет напряжение 0,996-1,01 В.

Параметры работы прибора в зависимости от напряжения:

1,01-1,03 — датчик исправен;

1.03-1.04 — работает, но ресурс датчика практически исчерпан;

1.04-1.05 — ресурс исчерпан, при отсутствии признаков неисправности можно эксплуатировать, но пора обзавестись новым;

1,05 и более — неисправны, требуется замена.

Примечание:

Для проверки датчика массового расхода воздуха можно проверить параметры «напряжение с датчиков» с бортового компьютера.

Вариант 4: Визуальный осмотр

Отверткой открутите хомуты, снимите гофру, осмотрите датчик и гофру. Все поверхности должны быть сухими, без масляных отложений и конденсата. Причины загрязнения ДМРВ:

• загрязненный воздушный фильтр;

• уровень масла выше нормы;

• сетчатый фильтр, системы вентиляции забиты.

Устраняя причины загрязнения ДМРВ, необходимо устранить и последствия, а для этого потребуется очистка датчика массового расхода воздуха.Ключом на 10 откручиваем болты крепления датчика, отсоединяем его от воздушного фильтра. Датчик должен иметь резиновое кольцо для предотвращения всасывания сырого воздуха. Если его нет или нет, то входная сетка рассматриваемого устройства будет в пыли. Это может привести к неисправности датчика.

• на прибор надевается резинка;

• проверена уплотнительная юбка;

• датчик установлен в корпусе фильтра.

Порядок замены

Выключить зажигание, вынуть заглушку из датчика.Ослабьте хомуты, отсоедините впускной воздуховод. Далее откручиваем датчик и снимаем его с корпуса фильтра. Для его откручивания понадобится ключ на 10. После осмотра снова возникает вопрос, неисправен ли датчик массового расхода воздуха, как проверить его работоспособность. Оценивая состояние устройства при диагностике, не стоит сразу приобретать новый. Стоит отметить, что стоимость ДМРВ варьируется от 1500 до 2000 рублей. Но можно просто устранить загрязнения и потратить максимум 200 рублей.

Средство для удаления загрязнений

Чтобы качественно промыть ДМРВ, его необходимо удалить, порядок удаления уже описан ранее. Внутри устройства есть сетка. Он оснащен 2-3 датчиками в виде небольших проводов. В процессе эксплуатации детали загрязняются, что приводит к неисправности. Чтобы дать устройству вторую жизнь, необходимо очистить сетку и датчики, для этого подойдет очиститель карбюратора. Распыляя средство, смываем грязь изнутри ДМРВ.Полное устранение загрязнений может происходить не с первого раза, придется повторить процедуру. Все последующие распыления следует проводить после высыхания средства. При чистке датчика стоит проверить состояние форсунок — если есть загрязнения, удалите их. Использование карбюратора для удаления загрязнений показывает, что 8 из 10 устройств после обработки начинают работать в правильном режиме. Но в некоторых случаях вам придется покупать новый датчик MFR.

Заключение

Теперь вы можете проверить ДМРВ по своему усмотрению.А на вопросы о том, исправен ли датчик массового расхода воздуха, как проверить его состояние, может ответить СТО со 100% гарантией, проведя диагностическое обследование с помощью специального оборудования.

Двигатель

2021-04-17 17:05:36

Система охлаждения играет важную роль в работе автомобиля.Во-первых, обеспечивает нормальную работу двигателя, во-вторых, дает возможность прокачать салон с минимальными затратами …

Двигатель

2021-04-15 14:14:31

Паровые машины и двигатели внутреннего сгорания имеют один общий недостаток — возвратно-поступательное движение поршня необходимо преобразовать во вращательное движение…

Двигатель

2021-04-15 06:51:24

Многие автомобилисты сталкивались с концепцией ремонта автомобильного двигателя. Но не все понимают, что это за процесс.Ремонт своего автомобиля не для всех …

Двигатель

2021-04-12 18:12:39

Электрические генераторы используются для преобразования механической энергии в электрическую.Все электрические вещи достаточно гибкие и легко настраиваются под нужды …

Двигатель

2021-04-12 13:02:10

На наших дорогах чаще всего можно встретить автомобили, потребляющие бензин и дизельное топливо.Время электромобилей еще не пришло. Поэтому рассмотрим принцип работы двигателя …

Двигатель

2021-04-12 04:43:27

Большинство бензиновых двигателей оснащено датчиками детонации.Этот элемент необходим для управления работой всего мотора, который орудует. Датчик детонации двигателем …

Двигатель

Пикап ДМРВ ВАЗ. Основные признаки неисправности ДМРВ (ВАЗ)

В этой статье мы поговорим о назначении, устройстве и диагностике датчика массового расхода воздуха (ДМРВ) , который является неотъемлемой частью инжекторных двигателей.Многие обладатели современных периодически сталкиваются с проблемами, связанными с нестабильной работой впрыска. В большинстве случаев эта проблема кроется в неисправности датчика расхода воздуха (ДМРВ).

Устройство и расположение датчика массового расхода

Датчик массового расхода представляет собой небольшое устройство, установленное на патрубке, соединяющем воздушный фильтр и дроссельную заслонку, и служит для контроля количества поступающего в двигатель ВАЗ воздуха.

В корпусе ДМРВ установлены две платиновые нити, которые нагреваются под действием электрического тока.Когда воздух проходит через датчик, он охлаждает первую нить, изменяется текущее сопротивление, вторая нить является контрольной. Таким образом, количество воздуха, поступающего в двигатель инжектора, происходит. По полученным данным S. датчик массового расхода поступает в электронный блок управления (), где и происходит расчет необходимого соотношения воздуха и топлива для последующей подачи в камеру сгорания цилиндров двигателя.

Признаки неисправности при выходе из строя ДМРВ на автомобилях ВАЗ.

Если у вас не получится, то на панели приборов, скорее всего, вы увидите горящий индикатор Check Engine. При этом вы почувствуете, как машина потерялась в динамике, произошел повышенный и усложненный запуск горячего двигателя.

Диагностика датчика массового расхода

Есть несколько способов проверить ДМРВ на двигателях Излектор автомобилей ВАЗ.

Вариант №1. Выключить ДМРВ

Эта опция диагностика ДМРВ Она самая простая, и это под силу каждому автовладельцу.Для этого сначала нужно отключить датчик расхода воздуха, отсоединить разъем и запустить двигатель. После этого контроллер переходит в аварийный режим, и регулировка подачи топливной смеси происходит только с помощью дросселя дроссельной заслонки, при этом обороты холостого хода превышают показания 1500OB / мин. Теперь сядьте за руль автомобиля и сделайте пробный заезд. Если вы почувствовали, что автомобиль прибавляет, то можно сделать вывод, что датчик расхода воздуха вышел из строя.

Вариант №2. Диагностика массового расходомера мультиметром

Прежде чем приступить к описанию данного метода диагностики ДМРВ, отметим, что данная процедура Актуальна только для датчиков Bosch с каталожными номерами: 0280 218 004, 0280 218 037, 02 280 218 116.

Перед проверкой необходимо установить на мультиметре предел измерения 2 вольта и перевести его в режим постоянного напряжения. Далее смотрим на таблицу, на которой изображена распиновка dMRV Connector .

1. Вход сигнала ДМРВ. Желтый провод расположен краем локации к лобовому стеклу.
2. Выход питания датчика. Серо-белый провод
3. Выходной датчик заземления. Зеленый провод
4. Розово-черный провод идет к реле лавы.

Обратите внимание, что цвета проводов в некоторых случаях могут отличаться от приведенных примеров, но расположение контактов на разъеме ДМРВ всегда остается неизменным .

Соединяем красный контакт мультиметра с желтым проводом на разъеме, а черный с зеленым (для массы), при этом двигатель работать не должен.На этом этапе измеряем напряжение между указанными выводами.

Измерительные контакты мультиметра имеют игольчатые наконечники, позволяющие проводить измерения через защитные пломбы и при этом не нарушая их изоляции.

Показания мультиметра при диагностике ДМРВ.

Вариант № 3. Внешние признаки неисправности ДМРВ

Для визуальной оценки исправности датчика расхода воздуха на двигателе автомобиля ВАЗ необходимо внимательно осмотреть внутреннюю поверхность воздушного сопла, на котором установлен ДМРВ. Для этого фигурной отверткой откручиваем саморез, ослабляем хомут и отсоединяем гофру. Его внутренняя поверхность, так как поверхность самого датчика должна быть сухой и не иметь масляной промывки.

Отметим, что одна из причин выхода из строя ДМРВ — это попадание грязи на его рабочую поверхность из-за несвоевременной замены воздушного фильтра. А наличие масляного налета говорит о повышенном уровне масла в двигателе, либо о неисправности масляного цветка и системы вентиляции картера.

Следующий этап — визуальная диагностика датчика массового расхода Будет полное снятие и осмотр. Для снятия ДМРВ необходимо с помощью ключа на 10 открутить два винта и вынуть его из корпуса воздушного фильтра.Вместе с датчиком следует освободить резиновое уплотнительное кольцо, препятствующее попаданию воздуха в седло. Если он останется в корпусе, то, скорее всего, это будет одна из причин, приведших к поломке датчика. Из-за нарушения уплотнения между корпусом фильтра и датчиком на входной сетке ДМРВ образуется пыль, что недопустимо.

Правильная установка датчика расхода воздуха мешает резиновому уплотнению.

Порядок сборки и установки ДМРВ

В заключение хотелось бы отметить, что все вышеперечисленные способов проверить датчик расхода воздуха не совсем точны.Полная диагностика ДМРВ возможна только при наличии специального оборудования, которое будет снимать показания при различных режимах работы двигателя.

прекрасно понимают, что инжекторный двигатель имеет довольно сложную конструкцию. Но именно он дает автомобилю массу преимуществ. Ведь такой двигатель может работать в разных режимах, если говорить о нагрузке. Нормальная работа может быть обеспечена только в том случае, если автоматическое управление мозгом работает правильно. Их задача — точное определение соотношения бензина и воздуха в топливе, которое подается в двигатель.

Датчик массового расхода ВАЗ 2114

Такая деталь, как ДМРВ ВАЗ 2114, предназначена для определения, сколько воздуха поступает в двигатель. Проверяемые показатели очень важны, потому что именно от них зависит. необходимое количество бензина, которое необходимо залить в двигатель.

Деталь имеет особый чувствительный компонент, который представляет собой тонкую нить из платины. В рабочем процессе накаляется до высоких температур. Температура может подняться до тысячи градусов. После нить охлаждается под действием проходящего воздуха.

Температура, до которой может охлаждаться эта резьба, является показателем количества проходящего воздуха. Считается, что чем ниже температура, тем выше проводимость платины. Соответственно, нить сможет проводить большое количество тока, который к ней приходит.

Назначение и принцип работы

Многие владельцы переживают, сколько стоит приобретение такого датчика. Оказывается, ДМРВ 2114 имеет немалую стоимость, она колеблется в пределах 2-3 тысяч.При этом можно использовать как импортную продукцию, так и детали отечественного производства. Не удивляйтесь, что соответствующие обзоры идут и на отечественные модели.

Но не всегда стоит доверять отзывам, лучше испытать продукцию на практике. Пусть по отечественным датчикам будет много отрицательных отзывов, но они более доступны по цене.

Этот датчик позволяет двигателю работать в разных режимах работы с различными нагрузками. Если рассматривать действие устройства, то оно заключается в создании рабочей смеси воздуха и бензина.Точнее сказать, в смесь входят пары бензина. Прямая задача продукта — измерение двух взаимосвязанных показателей:

1. Время реакции.
2. Количество воздуха, потребляемого для реакции.

Если измерения точны, устройство может определить, какая смесь требуется двигателю. Это позволяет системе получать информацию о необходимых пропорциях. Также бывают ситуации, когда датчик работает некорректно, выдавая неверные значения.

В этом случае смесь, созданная в системе, не будет соответствовать текущему режиму работы. В результате может снизиться мощность, а также, скорее всего, будет потребление. Среди возможных последствий может быть и ухудшение динамики автомобиля, и срезание реакции автомобиля.

Внимание! Реакция деталей разных производителей может существенно отличаться. Этот момент важно учитывать при проверке работы датчика.

Что означает неисправность?

Если перестал работать датчик ДМРВ ВАЗ 2114, то по поведению автомобиля можно будет заметить, если он будет предельно внимателен. Нерабочая деталь может дать о себе знать рядом симптомов, если говорить о работе форсунки. Следует понимать, что неисправности не будет резко, она проявляется постепенно.

Изначально увеличивается расход топлива, отмечаются плавающие обороты.Далее все происходит по нарастанию, работа двигателя становится нестабильной. С подобными проблемами сталкиваются многие автолюбители, особенно владельцы переднеприводных автомобилей. Вначале загорается значок машины, начинают плавать повороты, а потом расход топлива все больше увеличивается.

То, что ДМРВ на ВАЗ 2114 неисправен, можно рассчитать по некоторым признакам:

• значительно упала мощность двигателя, это чувствуется при езде;
• машина требует больше топлива;
Мотор
• плохо заводится в горячем состоянии;
• машина подает сигнал проверки двигателя;
• машина плохо набирает скорость, медленно разгоняется;
• глохнет, если попытаться переключить передачу;
• , если он работает на холостом ходу, отмечаются сбои.

Если расход воздуха ВАЗ 2114 не соответствует норме, а датчик уже не фиксируется, то соответствующий сигнал может не загореться. В этом случае определить неисправность можно при использовании бортового компьютера. Также стоит проверить уровень сигнала датчика.

Результаты поверки мультиметра, показывающие работоспособность ДМРВ, приведены в таблице.

Низкий уровень сообщает о следующих состояниях:

• датчик не работает;
• нет связи — проблема может быть в контактах;
• — обрыв в цепи подключения;
• масса вырвалась или окислилась, часто бывает;
• цепь сигнальных проводов, неправильное их подключение.

При столкновении со случайными знаками не стоит сразу же идти в магазин за новым. В первую очередь нужно убедиться, что старый предмет не подлежит ремонту. Также стоит уточнить, что проблема именно в деталях. Если нет возможности отремонтировать деталь собственными силами, всегда можно обратиться в сервис.

Снятие и замена

Если датчик воздуха ВАЗ 2114 был проверен, и проверка подтвердила неправильную работу, то стоит задуматься о замене.Специалисты не советуют спешить выбрасывать предмет, даже если он работает неправильно. Иногда бывает, что после чистки контактов он снова начинает работать. На эту возможность стоит обратить внимание, если вы не хотите заменять товар.

Если не удается реанимировать существующий предмет, стоит отправить покупки. Новинки больше не будет, это дорогое удовольствие. Именно поэтому опытные мастера советуют сначала проверить работоспособность старого датчика, прежде чем тратить сбережения.Для замены изделия потребуется подготовить плоскую отвертку, а также ключ на 10.

Последовательность действий должна быть следующей:

1. Изначально зажигание выключено, капот открывается, минусовая клемма снята с АКБ.
2. Теперь вам нужно определить, где находится датчик. С его расположением обычно не возникает сложностей. В моторном отсеке можно увидеть блок воздушного фильтра, он сделан из пластика.Этот датчик находится на его тыльной стороне, обычно крепится к патрубку воздушного фильтра.
3. Далее снимается хомут, металлический, изделие подсоединяется к гофрированному шлангу, по которому подается воздух.
4. Надо будет гофрированный шланг натянуть.
5. Далее снимается колодка контакта, при этом следует учитывать, что кнопка находится на нижней части вилки. При нажатии пружинный клин разъединяется. Необходимо свободно вытаскивать блок.
6. Предварительно подготовленный ключ на 10 нужен для того, чтобы один за другим откручивать болты, они используются для фиксации. Кстати, второй из них находится внизу корпуса.
7. Остается легко снять датчик.

Полезное видео

С дополнительной полезной информацией Вы можете прочитать видео ниже:

При работе двигателей внутреннего сгорания, которыми оснащены современные автомобили, топливно-воздушная смесь является сгоранием, для образования которого, как нетрудно догадаться по самому названию, необходимо смешать топливо с воздухом, и в строго определенных пропорциях.Соответственно, системы, отвечающие за образование этого вещества, в каждый момент функционирования силового агрегата должны точно «знать» расход каждого из его компонентов. Значение этого показателя для одного из них помогает определить датчик массового расхода (ДМРВ). Следует отметить, что он присутствует в конструкции только инжекторных двигателей, и если водители замечают признаки неисправности ДМРВ, то его следует проверить и при необходимости заменить.

Как выглядит датчик расхода воздуха на машине

Этот важный датчик находится непосредственно за воздушным фильтром двигателя, а точнее, между ним и узлом дроссельной заслонки.Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только воздуха, хорошо очищенного от механических примесей

Во время работы ДМРВ передает сигнал электронной системы управления, эти сигналы обрабатываются и интерпретируются как объем воздуха, подаваемого для образования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение жидкого топлива (бензин, солярка) и воздуха должно быть близким к 1х14. Если эта пропорция нарушена, то происходит значительная потеря мощности мотора, или топливного бака (это, кстати, основные признаки неисправности ДМРВ).Информации, получаемой от датчика, определяющего массовый расход воздуха, можно избежать.

DMRV увеличивает количество воздуха, которое в единицу времени попадает на топливную рампу. Он передает эти данные в ЭБУ, который мгновенно производит расчет количества жидкого топлива, которое необходимо подать для образования смеси, и дает соответствующие «приказы» ответственным устройствам этого двигателя. Таким образом, если, например, нажать педаль акселератора, то воздух сразу начинает действовать дальше, ДМРВ моментально определяет, отправляет данные в ЭБУ, который в соответствующей пропорции увеличивает подачу бензина или дизеля.Если количество воздуха уменьшается, объем подачи жидкого топлива уменьшается.

С точки зрения конструкции также активно используются три типа таких датчиков:

• На основе трубки Пито;
• с термометрами;
• С пленочными метрами.

ДМРВ, построенные на базе трубки ПИТО, считаются устаревшими и в новейших моделях двигателей не используются. Это так называемые лопастные расходомеры, основные элементы которых связаны с потенциометрами и аккуратно закреплены на осях пластины.Изменяя свое положение под действием воздушного потока, они воздействуют на потенциометр, который изменяет его электрическое сопротивление.

Датчики массового расхода с измерителями термоэнемометрического типа довольно дороги, но очень эффективны. У них есть специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим мимо электрическим током. Один из них обдувается воздушным потоком, второй остается управляющим, а по разнице проходящего через них тока ЭБУ рассчитывает количество поступающего воздуха для образования топливной смеси.Самыми современными считаются ДМРВ с пленочными метрами. По принципу действия они практически аналогичны термоэлектрику, в них используются только платиновые нити, а также керамические элементы с платиновым напылением.

Основные признаки неисправности датчика массового расхода

Неисправность ДМРВ, как уже отмечалось выше, приводит либо к повторному зачислению, либо к обеднению топливной смеси бензином или дизельным топливом, что негативно сказывается на работе двигателя и может привести к его серьезной поломке.Чаще всего неисправности ДМРВ связаны с порванием воздушного фильтра: воздух хорошо очищается, а содержащиеся в нем механические частицы попадают в датчик, что и является причиной его поломки. Следует отметить, что датчики массового расхода являются устройствами без ограничения скорости, и в случае их выхода из строя их необходимо заменить.

Практика показывает, что основными признаками неисправности ДМРВ являются:

• Появляется ошибка Check Engine, указывающая на очень низкий уровень сигнала этого датчика;
• Двигатель потребляет больше топлива, чем обычно;
• Силовой агрегат плохо заводится, снижается мощность, начинает ход;
• Автомобиль плохо разгоняется;
• Двигатель работает либо на повышенных, либо на низких оборотах.

Конечно, все признаки могут проявиться и другими неисправностями автомобиля, но в любом случае, если обнаружится хоть одна из них, это хороший повод посетить СТО. Однако проверить, ДМРВ на наличие неисправностей, можно и самостоятельно, не обращаясь к сотням специалистов.

Датчик массового расхода ВАЗ 2114 — цена

Двигатель современного автомобиля должен быть максимально гибким и адекватно работать в любых условиях и при любой нагрузке.Для этого необходимо тщательно рассчитать соотношение топлива и воздуха в определенный момент, чтобы мотор не испытывал недостатка в рабочей смеси, а также чтобы смесь была слишком перенасыщена топливом. О том, как это сделать, знает один датчик, о котором мы сегодня поговорим.

Как измеряется расход воздуха

Тодяттинская «Четырнадцать» оснащена электронной системой впрыска топлива, что позволило снизить расход топлива, сделать его дозировку и очень точную дозировку, что в свою очередь повлияло на характеристики двигателя.Каждая электронная система впрыска Среди множества элементов обязана иметь устройство, которое отвечало бы за пропорции бензина и воздуха, исходя из конкретных условий эксплуатации двигателя. Если просто контролировать расход бензина, то с воздухом ситуация была сложнее, и поэтому мне пришлось внедрить в систему специальный датчик, контролирующий мгновенный расход.

ДМРВ рассчитывает объем воздуха, который используется камерой сгорания, и устанавливается сразу после воздушного фильтра.Этот прибор контролирует весь объем, проходящий через фильтр.

Как работает ДМРВ ВАЗ 2114

Для достижения оптимального режима работы двигателя 2114 в любое время, пропорция 1/14 смеси вводится в цилиндры. То есть на каждый рабочий такт в камере сгорания должно улавливаться 14 частей воздуха и одна часть бензина. Если не соблюдать эту пропорцию, то смесь будет либо богатой, либо бедной. В первом случае у нас будет явный перерасход топлива, залитые свечи и отказы в определенных диапазонах, а при плохой смеси мотор просто не сможет выдать номинальный крутящий момент.

Датчик измеряет количество воздуха, прошедшего через него в определенной точке, отправляет эти данные в ЭБУ, электронный блок управления, и происходит расчет желаемой пропорции, и в энергосистему поступает команда о необходимом мгновенное количество бензина для оптимального режима.

Его работа основана на принципе резистивного моста. Перед дросселем установлена ​​тонкая платиновая нить (около 60 мкм), температура которой постоянно поддерживается в районе 100 градусов.Это одно из плеч резистивного моста, и при протекании он изменяет температуру, что влияет на его сопротивление.

Чем интенсивнее поток, проходящий через нить, тем быстрее она охлаждается и меняет сопротивление. Затем для выравнивания сопротивлений мост подает дополнительное напряжение для нагрева нити до рабочей температуры 100 градусов. Для компенсации напряжения внутри устройства установлено кольцо из платинового проводника, благодаря которому общее сопротивление моста остается стабильным.

Неисправности ДМРВ ВАЗ 2114

Сложный пуск и нестабильность двигателя на холостых оборотах считаются основными признаками неисправности ДМРВ. Устройство очень надежно в работе, и само по себе выйти из строя не может. Чаще всего причиной неисправности расходомера становится неправильное обслуживание.

Когда владелец не умеет чистить ДМРВ, предпринимаются попытки очистить его тряпкой или ватой, что приводит к выходу устройства. Слишком тонкий прибор и слишком тонкие нитки для такого обращения.Хитрость расходомера в том, что без компьютерной техники установить его работоспособность практически невозможно. Загорится индикатор CHECK Engine, который может говорить о любой поломке электроники, в том числе ДМРВ.

Ремонт, обслуживание и цена

При работающем двигателе платиновая нить обладает свойством загрязняющих веществ. Не только грязь, пробившаяся через воздушный фильтр, но и картерные газы могут попасть во впускной тракт, тогда масляная пленка добавляется к обычному буровому раствору.Чтобы грязь оставалась на резьбах, каждый раз после выключения двигателя он светится на секунду до 1000 градусов, и вся грязь должна оплавиться. Как правило, эти датчики не подлежат восстановлению и замене на новые, поэтому, если вы решили чистить его самостоятельно, для очистки топливных систем и карбюраторов стоит использовать только аэрозольную жидкость.

Датчик массового расхода 2114, цена которого около 2000 рублей, проверяется мультиметром. Это неточный способ, но общее состояние устройства будет отображаться.Для этого нужно измерить напряжение между желтым плюсом и зеленым минусом. При установке мультиметра на 20 вольт исправный расходомер должен показывать около 0,99-1 вольт. Берегите дорогие комплектующие и удачи на дорогах!

Инструкция

Отсоедините разъем датчика. Получите двигатель. Довести обороты двигателя до 1500 об / мин и более. Начать движение. Если вы чувствуете «еврейскую» машину, это значит, что датчик ДМРВ неисправен и его нужно заменить на новый.Это первый вариант проверки. При отключении датчика ДМРВ контроллер переходит в аварийный режим работы, поэтому смесь готовится только по дросселю.

Включить тестер в режим измерения постоянного тока, выставить предел измерения 2 В. Второй вариант проверки датчика ДМРВ. Измерьте напряжение между выходным «выводом» (рядом с лобовым стеклом) и зеленой «массой» (3-я от того же края), находящейся в разъеме датчика. Цвета могут отличаться в зависимости от года выпуска, но расположение остается неизменным.Включите зажигание, но двигатель не запускается. Корабли тестера. Реализуйте через резиновые уплотнители разъемов, по этим проводам добирайтесь до самих контактов, не нарушая изоляцию. Подключаем тестер и снимаем показания. Эти параметры можно убрать с платы бортового компьютера, если она есть. Они находятся в группе «Напряжение с датчиков» и обозначены У ДМРВ.

Оцените результаты. На выходе исправного датчика напряжение должно быть 0,996-1,01 В. В процессе работы постепенно меняется в сторону увеличения.По этому параметру можно определить степень «износа» датчика. Например: 1,01-1,02 В — Сенсор рабочий, 1,02-1,03 В — Сенсор рабочий, но уже «годный», 1,03-1,04 В — Скоро заменят, 1,04-1,05 дюйма — пора менять, 1,05 В и выше — Эксплуатация невозможна, Обязательная замена.

Проверить датчик, если показания отклоняются от нормы. Берем фигурную вырубку и откручиваем хомут гофры брызг, находящийся на ее выходе. Удалите гофры и внимательно осмотрите его внутреннюю поверхность и датчик.В них не должно быть конденсата и масла. Это наиболее частая причина повреждения ДМРВ. Если они есть, это означает, что уровень масла в картере превышен, и судьба масла в системе вентиляции картера засорена. Перед заменой датчика на новый. Неисправность следует устранять.

Видео по теме

note

Нормальная работа катализатора будет обеспечена только при соблюдении правильной дозировки бензина и воздуха. Так что при проблемах с расходомером не ждите нормальной работы двигателя.О том, как проверить исправность датчика расхода воздуха, рассказывается в данной публикации.

Полезный совет

Датчик массового расхода (DMRV) расположен рядом с воздушным фильтром для определения количества проходящего потока. Через воздушный фильтр. Проверить исправность датчика можно следующим образом: 1 Метод проверки DMWR. 1. Отсоедините разъем датчика. 2. Создайте двигатель. 3. Обороты двигателя должны быть больше 1500. Попробуйте покататься.

Источники:

Основная функция датчика расхода воздуха (ДМРВ) — контроль фактического расхода воздуха двигателем.Нарушения в работе ДМРВ, как правило, приводят к потере мощности двигателя.

Инструкция

Владельцам «десятки» чаще всего приходится сталкиваться с нарушениями в работе ДМРВ, вызванными неисправностями в системе вентиляции картера двигателя. Это приводит к отложению смолы, в результате чего резистор меняет характеристики, датчик начинает работать с нарушениями, что в конечном итоге сказывается на работе регулятора холостого хода.

Снижение уровня сигнала DMRV может происходить по нескольким причинам.Первая причина — отсутствие датчика в жгуте проводов. Для устранения неисправности необходимо визуально соединить провода. Если причина не в этом, выключите датчик, проверьте контакты, если есть неисправность, удалите ее и затем снова подключите датчик. Осталось запустить двигатель и в действие.

Еще одной причиной может быть поломка цепи питания ДМРВ. Чтобы это проверить, нужно включить зажигание и проверить вольтметром или щупом напряжение на пятом контакте датчика.При напряжении близком к нулю выключите зажигание и проверьте омметром цепи 37л и 376. Возможные неисправности При этом — в разъеме датчика (контакт 5) обрыв провода 37 или потеря контактного гнезда от столбик провода датчика. Также возможно, что там был обрыв проводов — 37л в точке общей точки или 376-й на участке от главного реле до общей точки шипа.

Бронислав Шпигель, сын Николая Баскова

Последние два года «Натуральная блондинка» российской эстрады встречается с певицей и собственным режиссером Софи Кальчевой, появляясь на публике в компании не только жгучей брюнетки, но и ее девятилетний наследник по имени Богдан.Всем известно, что у самого певца тоже есть ребенок от брака со Светланой Шпигель. Сколько лет сыну Баскову? Николая сегодня невозможно увидеть на фотографиях рядом с мальчиком. Как его судьба?

Дата рождения

Н. Басков стал отцом в 29 лет, после 5 лет брака с дочерью фармацевтического короля — Борисом Шпигелем. Девушка родила в 24 года в Москве в отдельной палате центра планирования семьи, не прибегая к хирургическому вмешательству.Дата рождения ребенка — 04.04.2006. Сын Николая Баскова весил 3500 г при росте 52 см, информация о котором сразу же разлетелась в СМИ. Все хотели узнать имя новорожденного, но заранее это не обсуждалось по суевериям.

На семейном совете было установлено, что у мальчика будет двойная фамилия из-за отсутствия других наследников от деда-миллиардера. Так, в свидетельстве о рождении была запись Basque-Spiegel. Было придумано и звучное имя — Бронислав.Темнокожий кудрявый малыш оказался очень похож на родственников матери, а в объятиях звездного отца казался ангелочком.

Что этому предшествовало?

Появлению малышки предшествовал счастливый брак двух молодых людей: амбициозная покоритель поп-сцены и девятнадцатилетняя красавица из обеспеченной семьи. К тому времени Николай Басков, биография, личная жизнь и творческий путь которого знает каждый меломан, расстался со своим первым продюсером — Рашидом Дайрабаевым, с которым работал с 19 лет.После побед в конкурсах молодых исполнителей студентка Музыкальной академии имени Гнесиных решила с головой уйти в шоу-бизнес.

Начиная с гонорара в 200 долларов, басков стали приглашать на различные мероприятия, приносящие солидный доход. Вскоре восходящая звезда стала зятем и бизнес-проектом одного из богатейших людей страны. Его карьера стремительно пошла вверх. Жена Светлана везде сопровождала мужа, став его директором.

Брак трещал по швам после рождения первенца.Женщина растворилась в ребенке, а Басков продолжил гастроли и съемки.

Скандальный развод

Последовал громкий бракоразводный процесс, продлившийся почти год и завершившийся в 2008 году. Сын Николая Баскова практически не помнит своего отца. На редких фотографиях певец держит в руках совсем крохотного ребенка, а после разрыва с женой встреча с мальчиком стала невозможной. Сначала были обиды, потом Светлана уехала в Израиль и создала новую семью с украинским олигархом из команды В.Янукович Вячеслав Соболев.

Остался с одним чемоданом Николаю Баскову многое пришлось начинать с нуля. Но он остался с талантом, амбициями и пониманием, что двигатель артиста в шоу-бизнесе — это пиар. Выступая дуэтом с Монсеррат Кабалье, артист сознательно создавал впечатление, что с дочерью певца их связывает нечто большее, чем дружба. Некоторое время Н. Басков исполнял классические арии в Большом и областной оперных театрах. Это было сделано для того, чтобы добиться звания Народного артиста, которое он получит в 33 года.

Без сына

Романы певицы следовали один за другим. Обыватели перестали понимать, где настоящие отношения, а где пиар и игра. А что насчет сына? Николай Басков не смог рассказать об отношениях с наследником. Это единственное, что его по-настоящему тронуло. Двухлетние отношения с Оксаной Федоровой, бурный роман с Анастасией Волочковой и приписываемая тайная страсть к Таисии Повалий ничем не закончились.По инициативе обиженного Дайрабаева пошли слухи, что «золотой голос» страны — это нетрадиционная сексуальная ориентация.

Он действительно тратит деньги на экстравагантные костюмы, сводит женщин с ума, но в ЗАГС никого не ведет и тем более не имеет детей. Может быть, в глубине души рана не заживает от того, что он не стал хорошим отцом для собственного сына, и слишком больно наступать на одни и те же грабли второй раз? В 2012 году стало известно, что сын Николая Баскова — Бронислав больше не носит фамилию звездного отца.Бывшая жена поменяла документы на ребенка. Отныне он, как и его дед, — Шпигель. Это очень расстроило певицу.

Вернуться в Россию

Б. Шпигель с новым зятем на востоке Украины развивал бизнес до трагических событий 2014 года. После провала с реализацией проекта «Новороссия» Вячеслав Соболев превратился в соратника П. Порошенко мечтает о зампреде. Демонстрируя верность властям, он бросил свою русскую жену.В марте 2016 года после развода Светлана Шпигель, сын Николая Баскова и его дочь Нина, вместе с Соболевым вернулись в родовой особняк под Москвой.

Папарацци, зная о местонахождении десятилетнего наследника звезды, сделали несколько снимков, на которых пухлый кудрявый мальчик катается на дорогом самокате Segway. Он казался им веселым, добрым и славным юношей. Фотографии были размещены на странице Life, моментально разлетелись по Сети.

Кричащие заголовки о том, что отец наконец-то сможет увидеть сына через 10 лет, появились в год 40-летия певца.Басков Николай, биография, личная жизнь которого вызывает неподдельный интерес, 15.10.2016 отметил грандиозный день рождения. Стоимость шоу превысила 2 миллиона евро. Хочется верить, что в следующий раз зрители увидят его сына на почетном месте.
