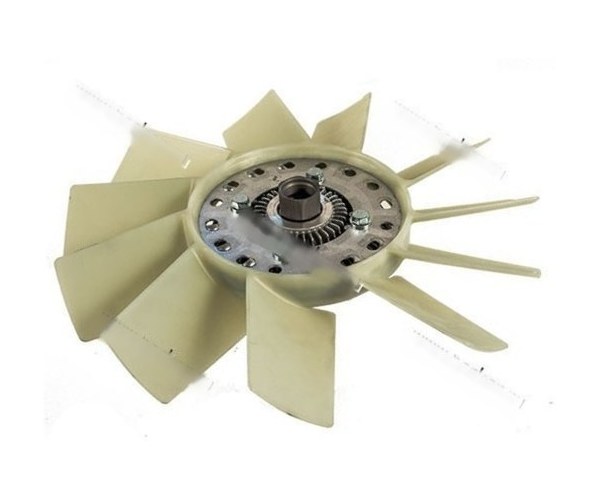

Гидромуфта вентилятора охлаждения: Гидромуфта привода вентилятора УАЗ

Вискомуфта вентилятора: устройство, неисправности и ремонт

Вязкостная муфта вентилятора авто – как раз та деталь, о которой многие автолюбители знают не понаслышке, но об особенностях устройства которой не знают практически ничего. А ведь это весьма интересное в своей простоте устройство, которое ломается не так уж и часто – настолько оно надежно. Впрочем, грамотный автолюбитель должен знать об особенностях устройства и работы как крупных, так и мелких узлов авто чтобы в случае их поломки он мог быстро прикинуть, обязательна ли поездка на СТО буквально в тот же день, или с ремонтом можно повременить. Сейчас мы попробуем разобраться, как же устроена вискомуфта вентилятора охлаждения, каков принцип ее работы и даже как производить ее ремонт.

Подробно о принципе работы

На самом деле вязкостные муфты нашли применение не только в автомобильной индустрии, но даже в ветровой энергетике, которая сосредоточена на отнюдь немаленьких установках. А особенность данной муфты в том, что с ней возможна избирательная передача крутящего момента.

Вязкостные муфты могут быть устроены по 2 схемам:

1. Герметичный корпус с двумя или более турбинными колесами, оборудованными крыльчаткой. Одно колесо находится на ведущем валу, а второе на ведомом. Пространство вокруг них заполнено вязкой жидкостью на силиконовой основе. В случае, если турбинные колеса вращаются с разной скоростью, жидкость обеспечит передачу крутящего момента на ведомое колесо и синхронизирует их вращение;
2. Аналогичный корпус с парой плоских дисков с выступами и отверстия, та же силконовая жидкость. Если вращение дисков синхронно, жидкость практически не перемешивается. Если ведомый диск отстает от ведущего, смешивание становится просто огромным. Изначально ничем не соединенные диски прижимаются друг к другу за счет быстрого расширения силиконовой жидкости. Именно такая дисковая система используется в вискомуфтах вентиляторах охлаждения.

Здесь стоит рассказать подробнее о т.н. дилатантной жидкости на силиконовой основе, которой заполнен герметичный корпус вискомуфты. Эта жидкость в обычных условиях действительно вязкая, но она сохраняет текучесть. А вот стоит начать ее перемешивать или нагревать, как она сгустится и начнет занимать несколько больший объем. Плотность при этом тоже изменится – дилатантная жидкость станет похожей на заставший клей. При отсутствии термических или механических воздействий она снова вернется в свое

обычное жидкое состояние. Здесь нельзя не рассказать и об еще одном интересном момента: когда жидкость сильно перемешивается, она становится настолько вязкой, что вискомуфта блокируется.

Немного о применении вискомуфт

На сегодняшний день вязкостные муфты в автомобильной индустрии применяются всего в двух случаях, причем первый еще остается актуальным, но и от него постепенно отказываются. Итак:

1. Для охлаждения ДВС. Те самые вискомуфты вентиляторов, которым посвящен данный материал, можно назвать исчезающим техническим решением. Устроено все предельно просто: на штоке закрепляется муфты с вентилятором, приводимым в движение через ременную передачу. Сама система хорошо себя показывается в зимний период, а вот летом вискомуфты вентиляторов показывают себя не так хорошо. Их вытесняют электронные вентиляторы, работающие в тандеме со специальным датчиком;
2. Для подключения полного привода. Как показывает практика, сегодня в 70, а то и 80 процентах кроссоверов устанавливаются вязкостные муфты, отвечающие за подключение полного привода в автоматическом режиме. Но и их постепенно вытесняют электромеханические устройства.

Почему же вискомуфты в целом остаются актуальными? Причин несколько:

• Они просты и весьма надежны;
• Вискомуфты достаточно дешевы. Более сложная электромеханика обходится производителям автомобильных комплектующих дороже;
• Они очень прочные. Корпус устройства вполне может выдержать давление от 15 до 20 атмосфер. Нередки случаи, когда автомобиль с вискомуфтой спустя 7 лет эксплуатации продают и его новый владелец не сталкивается с проблемой поломки устройства еще долгие годы.

Впрочем, недостатки тоже есть. Так, например, вискомуфты не слишком-то ремонтопригодны. В описаниях к данным устройствам почти что прямым текстом сказано, что они одноразовые и в целом их ремонт нецелесообразен. Кроме того, подобные устройства не рассчитаны на длительную эксплуатацию, хотя практика показывает, что работать они могут очень долго — приятное исключение из правил. Если вискомуфты используются в приводе, система оказывается не слишком эффективной – максимальный крутящий момент передается лишь при сильной пробуксовке передних колес, подключение привода вручную становится невозможным и т.п.

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя.

Вот что надо сделать:

• Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
• Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
• Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
• Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
• Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор

имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами «

жидкость для ремонта вискомуфты», «масло для вискомуфт» или просто «силиконовая жидкость». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости. Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

• Вязкостная муфта демонтируется и разбирается;
• Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
• После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости. Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
• Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя

подшипника, которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

• Демонтировать вязкостную муфту;
• Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
• Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Выбор нового устройства

Теперь давайте ответим на вопрос о том, как выбрать вискомуфту вентилятора охлаждения. Вести поиски проще всего в интернет-магазинах, поскольку здесь вы сможете если и не купить новое устройство, то хотя бы узнать код оригинала и коды всевозможных аналогов. О последних мы вскоре поговорим. Искать можно по:

• VIN-коду;
• Данным автомобиля. Речь идет о марке, модели, годе выпуска и параметрах двигателя. Обычно такой способ поиска является основным в интернет-магазинах автозапчастей.

Конечно, важным параметром поисков является производитель конечного продукта. Многие автолюбители вполне оправданно не доверяют продукции фирм-упаковщиков. В случае вязкостных муфт брать можно продукцию даже таких фирм, так как, по сути, выпускают ее ограниченное число компаний, которые одновременно являются поставщиками на конвейеры крупных автомобильных концернов и чью продукцию реализуют даже упаковщики. Стоит обратить внимание на продукцию вот этих компаний:

Весьма неплохие решения можно найти в каталогах фирм Meyle и Febi (Германия). Появившиеся относительно недавно польские и турецкие аналоги показали себя не так хорошо. Как правило, достойные производители вязкостных муфт одновременно выпускают и радиаторы, крепежные элементы и некоторые элементы трубопровода. Если вы уверены в каком-то производителе радиаторов, стоит поискать в его каталогах и нужную вам вязкостную муфту.

Вывод

Вязкостная муфта вентилятора охлаждения двигателя – простое и весьма надежное устройство, которое выходит из строя крайне редко. Диагностировать его поломку можно и не обращаясь к специалистам на СТО. Стоит лишь проследить за температурой двигателя и проверить работу вентилятора, как все станет ясно. Хоть ремонт вискомуфты не рекомендован многими экспертами, с ним справится даже новичок. Выбор новых устройств достаточно велик: есть продукция фирм-производителей из стран Европы, Америки и отдельных стран Азии (лучшие варианты), а есть автозапчасти от фирм-упаковщиков, лучшими из которых являются немецкие, американские и французские.

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Как работает вискомуфта вентилятора в автомобиле?

Детали, узлы и механизмы автомобиля рано или поздно выходят из строя. Не исключением является и вискомуфта вентилятора и многим автомобилистам будет полезно знать, как производить её ремонт самостоятельно. Не спешите отправлять вискомуфту в утиль, так как многие автовладельцы утверждают, что её ремонт не потребует особых знаний и усилий.

Принцип работы вискомуфты

Что такое вискомуфта вентилятора охлаждения? Это специальный механизм, который выполняет функцию избирательной передачи, что зависит от внешних условий, крутящего момента.

Вязкостная муфта выглядит как корпус, который полностью герметичен, с расположенными внутри двумя рядами дисков. Один из них связывается с ведомым валом, второй с ведущим. Эти диски перемежаются друг с другом. Каждый из них имеет как отверстия, так и выступы, а расстояние между плоскостями дисков минимальное.

Корпус вискомуфты внутри заполнен вязкой жидкостью, которая, зачастую, изготавливается на силиконовой основе.

Жидкость для вискомуфты отличается специфическими особенностями, которые позволяют эффективно её использовать. Это:

• Увеличение вязкости при возрастании интенсивности перемешивания.
• Высокий коэффициент расширения во время нагрева.

Когда автомобиль движется с постоянной скоростью, диски вискомуфты вращаются равномерно и масло между ними не перемешивается. Когда скорость ведомого и ведущего валов разнится, также различается и скорость вращения дисков. В результате этого вязкость жидкости увеличивается, и она воздействует на передачу крутящего момента к ведомому валу.

Когда разность скоростей вращения дисков очень велика, масло для вискомуфты становится настолько вязким, что она блокируется. Жидкость переходит в состояние, близкое к твёрдому.

Как проверить работоспособность вискомуфты радиатора?

Во многих эксплуатационных пособиях по ремонту автомобильной техники говорится, что следует проверить вращение вентилятора на холодном и горячем моторе. Там же пишется, что на холодном силовом агрегате при перегазовке частота вращений не изменяется, а на горячем существенно возрастает.

Проверьте продольный люфт муфты вентилятора охлаждения, если такой наблюдается, значит ей требуется ремонт. Появившиеся при вращении посторонние звуки, в большинстве случаев свидетельствуют о том, что из строя вышли подшипники.

К неисправностям относятся также постаревшие уплотнительные сальники. Но чаще всего встречается такая неполадка, как утечка масла из разгерметизированного корпуса вязкостной муфты.

Знаете ли вы? В начале двадцатого века братья Стенли установили скоростной рекорд. Сконструированный ими автомобиль мог развивать скорость до 200 км/ч. В скором времени они открыли гостиницу и стали предоставлять услуги пассажирских перевозок от железной дороги на своём паровом автобусе. То время и считается началом мирового автобусного туризма.

Самостоятельный ремонт вискомуфты

Гидромуфта вентилятора охлаждения не всегда требует полной замены в случае появления какой-либо неисправности. Постарайтесь в первую очередь отремонтировать деталь самостоятельно.

Заправка рабочей жидкости

Самая распространённая причина выхода из строя вязкостной муфты – это утечка силиконовой жидкости из корпуса. Самостоятельный ремонт заключается в замене жидкости.

План действий следующий:

• Снимите вязкостную муфту и разберите её.
• Осмотрите верхний диск механизма. На нём имеется пластина с пружиной, под которой есть отверстие. Туда и следует заливать силиконовую жидкость.
• Очень аккуратно снимите штифт и залейте масло специальным шприцом.

Важно! При этой процедуре вискомуфта должна находится строго в горизонтальном положении.

• Пятнадцати миллилитров вполне хватит для залития.
• Залив силиконовой жидкости следует производить максимально аккуратно.
• Не вынимайте шприц сразу же. Дождитесь пока вещество полностью не зальётся внутрь корпуса вязкостной муфты.
• Протрите поверхность механизма от лишней смазки.
• Поставьте на место штифт и монтируйте муфту на место.

Важно! Если строение автомобиля не ваша сильная сторона, тогда лучше отложить самостоятельное проведение ремонта. Дело заключается в том, что обратная сборка деталей может оказаться весьма сложной.

Замена подшипника

Очередной не менее частой причиной выхода из строя вязкостной муфты являются её подшипники. Главный признак такой неисправности – это появившиеся инородные шумы в радиаторе охлаждения автомобиля. Порядок работ по устранению данной поломки следующий:

1. Прежде чем начать ремонтные работы, нужно снять вентилятор из главной конструкции силового агрегата. Нужно открутить три болта крепления, после чего муфта вентилятора системы охлаждения будет легко снята из моторного отсека.
2. Теперь можно непосредственно заменять подшипник вязкостной муфты. Разберите узел и слейте жидкость полностью. Чтобы снять подшипник, возьмите специальный запрессовыватель. Подручные средства лучше отложить в сторону, так как деталь весьма хрупкая и может повредиться.1
3. Установите новый подшипник и поставьте вентилятор на место. Залейте новую силиконовую жидкость в корпус вискомуфты.

Важно! Часто найти специальный съёмник для подшипника вискомуфты достаточно сложно, так как он продаётся далеко не во всех специализированных магазинах. Относительно других деталей, то таких сложностей не возникает.

Не все вязкостные муфты оборудованы специальным отверстием для слива силиконовой жидкости. Опытные ремонтники проделывают их самостоятельно, но новичкам мы этого делать не рекомендуем.

Важно! И запомните, что при данном ремонте применять грубую силу категорически запрещено!

Гидромуфта вентилятора в процессе работы не требует специального технического осмотра и обслуживания. Она без проблем эксплуатируется длительный срок. Но для большей уверенности в её дальнейшей бесперебойной работе следует следить за её чистотой.

Нужно удалять даже малейшие загрязнения и потёки, ведь они могут мешать оптимальной работе. Загрязнённый механизм работает с запозданием и не нагревается до нужной температуры, что приводит к некорректному управлению вентилятором.

Знаете ли вы? Слово «амфибия» пришло к нам из греческого языка и означает оно «тот, кто ведёт двойной образ жизни». Первый автомобиль-амфибия с ДВС был сконструирован в 1899 году в Дании.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

гидромуфта камаз 740 привода вентилятора, принцип работы гидромуфты

Каждый водитель знает, насколько важно своевременно охлаждать двигатель на автомобиле. Обеспечение стабильной работы системы охлаждения грузовика невозможно без гидромуфты КАМАЗ. Об устройстве гидромуфты, ее назначении и правильной эксплуатации читайте в нашем материале.

Как работает система охлаждения на КАМАЗе?

Мощность двигателя напрямую зависит от функционирования системы охлаждения. Двигатель на КАМАЗе может нагреваться до 220°С, поэтому своевременное снижение температуры чрезвычайно важно. Этот процесс представляет собой замкнутую систему с принудительной циркуляцией специального антифриза. Циркуляцию обеспечивает центробежный насос. Для постоянного поддержания температуры антифриза служит термостат. Отличительная черта грузовых автомобилей – это наличие параллельно двух термостатов. При перегреве термостат направляет антифриз в радиатор. Здесь происходит завершение циркулирующего круга, и жидкость охлаждается до оптимальной нормы. Особенность радиатора на КАМАЗе – наличие жалюзи. Жалюзи контролируют потоки воздушных масс, проходящие через решетку. Полная емкость системы охлаждения составляет 25 литров.

В жаркую погоду или на максимальных оборотах радиатор может не справиться со своей задачей. Тогда на помощь приходит еще одна важная часть – вентилятор. Он регулирует скорость движения антифриза и обдувает радиатор, обеспечивая отток избыточного тепла. Вентилятор делает возможным безотказное функционирование системы в любое время года и при максимальной нагрузке. «Сердце» вентилятора – гидромуфта, которая обеспечивает работу вентилятора на «отлично».

Назначение гидромуфты

Гидравлическая муфта – это центральный элемент механизма привода вентилятора. Долгое время гидромуфта была единственным типом муфт используемых на КАМАЗах, сейчас на некоторые модели устанавливают вязкостный тип или по-другому вискомуфты. Однако, гидромуфта ряд преимуществ и наиболее широко распространена на камских авто, она важна для контроля работы вентилятора и всего охлаждения в целом. Включение и выключение гидравлической модели быстрее по сравнению с другими типами. Деталь передает кручения от колечатого вала к вентилятору и гасит колебания нагрузок. Наличие такого агрегата снижает нагрузку на привод при резкой смене режима. Надежная конструкция муфты привода вентилятора служит гарантией его бесперебойного функционирования и включения в нужный момент.

Изучаем устройство и принцип работы гидромуфты

Для понимания принципа, по которому работает гидромуфта, нужно изучить ее составляющие. Основа представляет собой два колеса: ведущее и ведомое. Они крутятся на валу с помощью подшипников. Ведущее колесо неразрывно связано с коленчатым валом, а ведомое соединено с ведомым валом. Принцип действия достаточно простой. Ведомый вал приводит в действие вентилятор, что и является основной функцией устройства. Внутри колес находятся радиальные лопатки. Структура колес цельнолитая, это обеспечивает их надежность и прочность. Пространство между лопаток является рабочей полостью детали, куда подается масло. От количества масла зависят обороты вентилятора. Уплотняют конструкцию две резиновые манжеты.

Для регулировки подачи масла служит выключатель. Он является основной частью конструкции, без него невозможно осуществление всех положенных задач. В несложном механизме выключателя разберется каждый автолюбитель. Внутри находится термосиловой датчик, он взаимодействует с антифризом и срабатывает в зависимости от внутренней температуры. Пороговую температуру включения элемента можно контролировать с помощью изменения количества колец между регулятором и термосиловым датчиком. Выключатель можно установить в различные положения: автоматический, открытый и закрытый варианты. Муфта вентилятора обычно работает на автоматическом включении, остальные режимы считаются аварийными. Не используйте их без необходимости. Они активируются при падении или росте температуры сверх нормы. В таком случае рекомендуется как можно быстрее устранить текущие проблемы и вернуться в прежний порядок. Чтобы включить или отключить устройство необходимо повернуть пробку с отверстиями, расположенную в верхней части регулятора. Автоматический режим поддерживает оптимальный тепловой режим и повышает экономичность использования двигателя. Прочный механизм гидравлической муфты обеспечивает долгий срок ее службы.

Диагностика и ремонт гидромуфты

Слаженная работа вентилятора и гидромуфты практически не требует вмешательства. Надежная конструкция агрегата редко выходит из строя, но иногда это все же случается. Неисправности легко обнаружить и устранить самостоятельно. Даже если вы никогда не занимались ремонтом ранее, вы сможете провести диагностику и выявить поломку. Первый признак поломки – снижения оборотов вентилятора. Самой простой причиной может стать недостаток рабочей жидкости или загрязнение поверхности радиатора. Поэтому проверяем уровень жидкости в первую очередь. Необходимо сделать промывку узла чистой водой и зафиксировать жалюзи. Поломку может повлечь и утечка жидкости. Для предотвращения утечки замените поврежденные части трубопроводов, радиатора и привода гидромуфты. Следующий шаг – проверьте натяжение ремней привода насоса. Обследуйте на предмет износа сальники подшипники и замените пришедшие в негодность элементы.

Самым слабым звеном в устройстве является выключатель. Чаще всего именно эта составляющая выходит из строя и влечет за собой отказ в работе муфты в целом. Нюансы ремонта детали показаны на видео:

Если срок службы агрегата подошел к концу – замените муфту на новую. Но помните, что замена муфты отдельно – сложная и трудоемкая операция. Гораздо проще поменять узел целиком в сборе с передней крышкой блока.

Не можете найти причину поломки? Тогда агрегат нужно демонтировать и разобрать. Подробнее расскажем далее.

Самостоятельный демонтаж гидромуфты

Снятие гидромуфты осуществляется путем подъема кабины. Затем слейте масло из двигателя. Дальше выполните следующую последовательность действий:

— отсоедините навесной ремень и привод вентилятора 238 1308011 в2;

— снимите масляный поддон и радиаторы;

— демонтируйте масляный фильтр;

— приподнимете двигатель и снимите переднюю крышку вместе с гидромуфтой.

После демонтажа продуйте все каналы поступления рабочей жидкости и осуществите проверку кручения колес. Ремонт осуществляйте на специально предназначенном приспособлении. Подойдет кран-балка или подвеска. Загрязненные детали промойте бензином. Далее процедура установки проводится в обратном порядке. После установки элемента на прежнее место проведите диагностику всех соединений, а затем только запускайте гидромуфту.

Правила эксплуатации и профилактика неисправностей

Гидромуфта не требует специального технического обслуживания, но контроль и проверка состояния продлит срок ее службы. Предотвратить неисправности поможет плановый осмотр и правильная замена масла. Проводить проверку следует, даже если нет текущих проблем. Следите за качеством моторного масла, оно напрямую влияет на состояние всех составляющих муфты. Обратите внимание, что в системе не должно быть протечек. Даже самая небольшая течь, способна привезти к выходу двигателя из строя. В качестве охладителя летом может выступать обычная вода, но для зимнего периода нужен правильно подобранный тосол или антифриз.

Частая причина поломок – неисправность выключателя гидромуфты, этой части при осмотре стоит уделить особое внимание. Своевременная замена или ремонт неисправной детали обеспечит эффективную работу узла в целом. При подборе комплектующих, не ищите дешевые аналоги, выбирайте качественные оригинальные запчасти. При замене гидромуфты полностью рекомендуем заменить весь комплект с передней крышкой блока цилиндров. При правильном наблюдении и уходе конструкция прослужит эффективно весь срок эксплуатации.

Вискомуфта вентилятора охлаждения — ремонт, замена и принцип работы

Вискомуфта – это изобретение, смысл которого заключается в передаче вращающего момента посредством специальной жидкой муфты. В этой статье пойдет речь о том, что такое вискомуфта вентилятора охлаждения, ее принцип действия ремонт и замена.

Принцип работы вискомуфты

Вискомуфта представляет собой небольшое передающее устройство, которое выполнено в виде круглой камеры, заполненной специальной жидкостью на силиконовой основе. Внутри камеры располагаются два диска, к которым присоединяются валы. Смысл вискомуфты будет выглядеть следующим образом. При вращении коленчатого вала на вал первого диска передается вращающий момент, который заставляет диск внутри камеры вращаться. При увеличении нагрузки на диск, его скорость вращения возрастает и увеличивает вязкость силикона внутри камеры, таким образом, муфта блокируется и заставляет вращаться другой диск, к концу которого прикручен вал вентилятора охлаждения двигателя.



Другой (основной) вариант работы вискомуфты основан на температурных свойствах специальной жидкости. Данный принцип действия подразумевает запуск вентилятора охлаждения при изменении температуры двигателя. Таким образом, вязкость силиконовой жидкости будет меняться в зависимости от температуры двигателя. Если она возрастает, вязкость повышается и вентилятор срабатывает. При снижении температуры, вентилятор перестает вращаться, так как вязкость жидкости заметно снизилась.

Применение вискомуфты в вентиляторе охлаждения объясняется ее высокой надежностью срабатывания и безопасностью. Прежде всего, это связано с обслуживанием многих частей мотора при запущенном состоянии. Если рука мастера случайно попадет в крыльчатку вентилятора, то он остановится.

Видео — Как должна работать вискомуфта на «холодной» машине

Ремонт и замена вискомуфты вентилятора охлаждения

На самом деле ремонт вискомуфты заключается только в замене подшипников. Если при срабатывании вентилятора появляется характерный гул или любой подобный звук, то подшипник нуждается в замене. Первым делом, необходимо снять вентилятор с приводного механизма. Чаще всего, приводов подобного вентилятора охлаждения является помпа, так как она имеет более близкий контакт с охлаждающей жидкостью, а соответственно удачнее передаст температуру ОЖ на вискомуфту.

Открутите три болта крепления вентилятора к помпе. После этого, вентилятор вытаскивается сверху и разбирается. Жидкость сливается и в дальнейшем будет заменена на новую. Установка подшипника и его запрессовка выполняется при помощи специального съемника или пресса. Использовать ударные инструменты, при этом, категорически запрещено. После замены подшипника, заливается новая силиконовая жидкость, и вентилятор собирают в обратной последовательности.



Замена же вискомуфты выполняется намного проще, что и является отличной и не очень дорогой альтернативой ремонту поврежденного механизма. Замена наступает в случаях, когда жидкость теряет свои свойства и вентилятор не срабатывает или когда она начинает подтекать, что указывает на плохую герметичность всего узла. Чтобы поменять муфту, необходимо открутить весь ее узел целиком от крыльчатки и установить на ее место новый. Таким образом, выполняется замена вискомуфты вентилятора охлаждения двигателя автомобиля.

Как видите это не сложная процедура и выполняется собственными силами при минимуме затрат нервов и денег. Поэтому, проблемы с вискомуфтой можно решить самостоятельно без помощи сотрудников сферы обслуживания и ремонта автомобилей.

Теория вискомуфты вентилятора радиатора

Как устроена муфта вентилятора Toyota и каков ее принцип действия? Поскольку эта тема все еще вызывает порой вопросы, попробуем разобраться. ..

Принцип

Вентилятор с ременным приводом, обычно совмещенный с насосом охлаждающей жидкости, традиционно устанавливались на большинство моделей с продольным расположением силового агрегата. Если бы крыльчатка вентилятора жестко соединялась с приводным шкивом, то частота его вращения была прямо пропорциональна оборотам коленчатого вала — такое охлаждение было бы чрезмерно эффективно, особенно на больших оборотах и при низкой температуре за бортом. Поэтому, для регулировки интенсивности потока воздуха, проходящего через радиатор, между шкивом и крыльчаткой устанавливается вязкостная муфта.

При низкой температуре скорость вращения вентилятора минимальна, что позволяет двигателю быстрее прогреваться и заодно снижает шум от крыльчатки. По мере роста температуры обороты вентилятора также будут нарастать.

КонструкцияРотор муфты жестко крепится на шкиве насоса охлаждающей жидкости. По окружности диска ротора нарезаны косые зубья, которые выполняют роль насоса для перекачки масла. Корпус муфты в сборе (корпус подшипника и передняя крышка) вращается вокруг ротора на подшипнике.

С обеих сторон ротора установлены пластины, отделяющие рабочие камеры от резервуаров. Передняя (с впускными каналами A и B и возвратным каналом) закреплена на крышке ротора, задняя (с возвратным каналом) — на корпусе подшипника.

1 — биметаллическая пружина, 2 — биметаллическая пластина, 3 — впускной канал B, 4 — впускной канал A, 5 — передняя камера, 6 — возвратный канал, 7 — возвратный канал, 8 — задняя камера, 9 — передний резервуар, 10 — зубья ротора, 11 — корпус подшипника, 12 — вал ротора, 13 — корпус подшипника, 14 — задний резервуар, 15 — задняя делительная пластина, 16 — ротор, 17 — передняя делительная пластина, 18 — передняя крышка.

Рабочие камеры представляют собой «лабиринты», образованные ребрами на роторе и на делительных пластинах. Момент передается от ротора к корпусу за счет «внутреннего трения» в силиконовом масле.Биметаллическая пружина, установленная с внешней стороны корпуса муфты, перемещает пластину, открывая и закрывая впускные каналы и регулируя перетекание масла в зависимости от температуры воздуха.

Функционирование

1. Холодный воздух.
При вращении ротора его зубья через возвратные каналы «откачивают» в передний резервуар масло из обоих камер и заднего резервуара. В результате его количество в камерах падает, передача усилия через жидкость уменьшается и частота вращения вентилятора становится значительно ниже частоты вращения ведущего ротора.2. Теплый воздух.
Под действием центробежной силы масло из переднего резервуара вытесняется в переднюю камеру через открывшийся впускной канал A. «Вязкое трение» между ротором и передней пластиной возрастает, а разница в частоте вращения уменьшается.3. Горячий воздух.
Открываются оба впускных канала, после чего масло поступает в обе рабочих камеры. Объем жидкости в них и «трение» максимальны, так что максимальна и передача вращения через муфту.

Примечание. Поскольку управление оборотами происходит за счет изменения объема силиконового масла в полостях муфты, то его утечка неизбежно ведет к снижению скорости вращения вентилятора и возможному перегреву двигателя.

Часть муфт ранней конструкции не имела заднего резервуара. Поскольку после остановки двигателя масло стекает в нижнюю часть муфты, то здесь его уровень в камерах значительно увеличивался и сразу после запуска двигателя, когда «трение» между ротором и пластинами достаточно велико, частота вращения вентилятора нарастала слишком сильно. При наличии заднего резервуара уровень жидкости в камерах на заглушенном двигателе оказывается ниже, а после запуска падает быстрее — в результате снижается уровень шума от вентилятора.

Евгений, Москва
© Легион-Автодата

Комментарии и вопросы
можно направлять на
[email protected]

Вискомуфта вентилятора: что такое, причины и ремонт неисправностей — Статьи

Ремонт вискомуфты для большей части автовладельцев находится за гранью неизведанного. Мало кто может рассказать про устройство этого узла, не говоря уже о способах ремонта. Хотя на самом деле восстановление привода вентилятора не является слишком сложной задачей.

Узнайте стоимость ремонта вискомуфты онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Что такое вискомуфта

Так называется специальный узел, регулирующий скорость работы вентилятора охлаждения, в зависимости от температуры двигателя. В качестве рабочей жидкости используется специальная смазка на основе силикона.

Принцип работы этого узла довольно прост: нагреваясь, смазка густеет и блокирует муфту, соединённую с вентилятором радиатора. Простая конструкция обеспечивает надёжность и безопасность этого узла, включая реализацию защиты от случайного попадания между лопастями вентилятора посторонних предметов. Чем выше температура охлаждающей жидкости, тем быстрее будет крутиться вентилятор радиатора, способствуя эффективному охлаждению мотора. При низкой температуре обороты вентилятора минимальны, что способствует его быстрому прогреву.

Вязкостная муфта используется практически на всех автомобилях, в которых вентилятор работает непосредственно от ДВС. На транспортных средствах с электровентилятором радиатора вискомуфта не применяется.

Причины и симптомы неисправности вискомуфты

Стоит отметить, что в случае долгого простоя транспортного средства необходимо проводить ревизию вискомуфты — с большей долей вероятности её работоспособность существенно снизится. В целях профилактики также рекомендуется заменить масло.

Несмотря на кажущуюся сложность, проверить работоспособность вязкостной муфты в полевых условиях довольно просто. Необходимо уделить внимание ряду признаков:

• Одинаковые обороты вентилятора на холодном и прогретом двигателе указывают на выход из строя вязкостной муфты.
• В большинстве случаев необходима замена или долив силиконовой смазки.
• При работе вентилятора не должно возникать посторонних звуков, шумов, вибраций — подобные симптомы указывают на выход из строя подшипника.
• В случае обнаружения течи масла либо жидкости со стороны вискомуфты необходимо для начала проверить целостность сальников.

Как видно, неисправностей в этом узле насчитывается не так уж и много. И поэтому не следует приобретать новый узел, если двигатель авто стал нагреваться больше положенного. В большинстве случаев возможен ремонт вискомуфты вентилятора своими силами.

Наиболее распространённая неисправность — утечка силиконовой смазки из основного блока. Для её доливки или замены необходимо снять вискомуфту с помпы и разобрать.

Делать это необходимо предельно аккуратно и не торопясь — по причине высокой вязкости смазка долго будет заполнять собой полость.

Второй по частоте возникновения неисправностью является выход из строя подшипника. Определить это можно по характерным шумам, возникающим в области вентилятора охлаждения. Для его замены также требуется снятие вискомуфты. При этом автовладелец может столкнуться с проблемой — снять подшипник без специального съёмника, не повредив при этом весь узел, довольно проблематично. В магазинах автозапчастей и инструментов можно найти как универсальные съёмники, так и предназначенные под определённую марку авто. И рекомендуется приобретением инструмента озаботиться заранее, а не когда механизм уже будет снят с помпы.

Следует помнить, что при замене подшипника в блок вискомуфты должна заливаться новая силиконовая смазка. Только после этого можно устанавливать весь узел на место и проверять его работоспособность.

Если есть сомнения в собственных силах, то не стоит рисковать, пытаясь отремонтировать вискомуфту своими руками. Специалисты автосервиса не только справятся с этим гораздо быстрее, но и предоставят гарантию на проводимые работы.

Порядок замены жидкости в вискомуфте

Если диагностика узла показала низкий уровень силиконовой смазки в основном блоке, устранить эту неисправность вполне можно самостоятельно. Необходимо только соблюдать определённую последовательность действий:

1. С помпы снимается вискомуфта. В зависимости от конструкции, её могут крепить 2–3 болта.
2. Затем узел укладывается горизонтально на ровную поверхность.
3. На расположенном в центре механизма диске установлена специальная пластина с пружиной. Под пластиной находится отверстие, предназначенное для доливки смазки. Чтобы это сделать, необходимо предельно аккуратно убрать шрифт, затем при помощи шприца закачать жидкость в блок. Для легковых автомобилей среднее количество заливаемой силиконовой смазки составляет порядка 15 мл. Не стоит торопиться при закачке жидкости — ввиду высокой вязкости она стекает довольно медленно.
4. Когда смазка полностью вытечет из шприца в основной блок вискомуфты, шприц убирается и поверхность проверяется на наличие подтёков жидкости. При обнаружении следует удалить их, протерев поверхность механизма.
5. Штифт устанавливается на место, после чего готовая к эксплуатации вискомуфта монтируется на помпу.

Рекомендация:
сразу после установки проверьте работоспособность отремонтированного узла, особенно перед поездкой на дальнее расстояние.
В противном случае создаётся высокий риск перегрева двигателя.

Порядок замены подшипника

Вторая по частоте появления, но, безусловна, первая по сложности устранения неисправность — выход из строя подшипника вискомуфты. На необходимость замены автовладельцу сообщат характерные шумы, сопровождающие работу вентилятора охлаждения.

Необходимо придерживаться следующего порядка действий:

1. Снять вискомуфту с помпы, предварительно открутив болты крепления.
2. Слить силиконовую смазку, затем положить узел горизонтально на ровную поверхность.
3. С помощью специального съёмника демонтировать неисправный подшипник. Не рекомендуется в качестве альтернативы съёмнику использовать подручные средства либо пытаться выбить подшипник молотком — это приведёт к выходу из строя всего узла.
4. Затем на место устанавливается новый подшипник и вискомуфта монтируется обратно на помпу.
5. Перед монтажом обязательно залить силиконовую смазку.

При выборе подшипника для вискомуфты рекомендуется обращать внимание на оригинальные запчасти: как показала практика, срок службы дубликатов существенно ниже, и нередко их размеры не соответствуют размерам оригинальных деталей. Это приводит к возникновению люфта в механизме, посторонних звуков при его работе и сокращению срока службы. В зависимости от конфигурации, на узле часто не предусмотрено специальное отверстие для заливки силиконовой смазки. В этом случае можно просверлить отверстие самостоятельно, но лучше доверить эту работу специалисту — при ошибке с выбором места для отверстия дальнейший ремонт такой вискомуфты станет невозможен.

С помощью сервиса Uremont.com вы сможете найти компанию, где вискомуфту вашего автомобиля отремонтируют быстро, качественно и с гарантией. Нужно просто оставить заявку на ремонт и выбрать оптимальное для вас предложение. Обслуживание авто с нами — это удобно, оперативно и всегда доступно.

Понимание роли вискомуфта вентилятора в охлаждении двигателя

---

30 марта 2016

Категория: Статьи, Новости компании

Вязкостные вентиляторы (также известные как вязкостные вентиляторы или вязкостные вентиляторы на вторичном рынке ) являются одним из менее известных продуктов системы охлаждения двигателя, несмотря на то, что они входят в состав более чем 960 000 автомобилей в Великобритании. BG Automotive предоставляет прекрасную возможность задействовать этот недокапитализированный сегмент.

Вязкостные муфты вентилятора используются на транспортных средствах (легковых и грузовых автомобилях) с рядным расположением двигателя, в основном с приводом на задние колеса. Эти вентиляторы нужны на малых оборотах и ​​на холостом ходу. Неисправный вентилятор может привести к перегреву двигателя на холостом ходу или в интенсивном движении, а также к недостаточному пробегу и потере мощности. Между шкивом водяного насоса и радиатором расположены вискомуфты вентилятора. Их:

• Регулировка скорости вращения вентилятора для охлаждения двигателя
• Повышение эффективности двигателя за счет включения вентилятора при необходимости
• Уменьшить нагрузку на двигатель

Либо монтируется непосредственно на вал с фланцем, установленный на шкиве водяного насоса, либо, альтернативно, он может быть нарезан непосредственно на ступицу водяного насоса.В основе этого продукта лежит биметаллический датчик, расположенный в передней части вентилятора с вязкой жидкостью. Этот датчик расширяется или сжимается в зависимости от температуры, передаваемой через радиатор. Этот интеллектуальный компонент повышает эффективность двигателя, регулируя частоту вращения вентилятора двигателя и подачу холодного воздуха. Биметаллический датчик закрывает клапан, поэтому силиконовая жидкость остается в резервуаре. На этом этапе вязкостная муфта вентилятора отключается и вращается со скоростью примерно 20% от скорости вращения двигателя.Биметаллический датчик расширяется, вращая клапан и позволяя силиконовой жидкости перемещаться через всю камеру к внешним краям. Это создает достаточный крутящий момент для вращения лопастей охлаждающего вентилятора на рабочих оборотах двигателя и поддержания постоянной температуры. На этом этапе вязкостная муфта вентилятора включается и вращается со скоростью примерно 80% от скорости вращения двигателя. При замене водяного насоса рекомендуется всегда проверять состояние вязкостной муфты вентилятора. Изношенная муфта напрямую влияет на срок службы водяного насоса.Неисправная вязкостная муфта вентилятора может застрять в положении зацепления, что означает, что она всегда будет работать на 80% скорости вращения двигателя. Это может вызвать сбои в работе с высоким уровнем шума и вибрации, создание громкого завихрения при увеличении частоты вращения двигателя и увеличит расход топлива.

С другой стороны, если вискомуфта вентилятора выходит из строя в выключенном состоянии, она не будет втягивать воздух через радиатор. Это, в свою очередь, приведет к перегреву двигателя из-за нарушения процесса охлаждения.Утечка силиконовой жидкости, отсоединение муфты вентилятора.

• Биметаллический датчик теряет свои свойства из-за окисления поверхности, что приводит к заеданию муфты и разъединению.
• Отказ подшипника, хотя и редко, может произойти, если вискомуфта вентилятора не была заменена после большого пробега. Это приводит к ухудшению состояния лезвий.

Биметаллический датчик регулирует работу вискомуфты вентилятора. В первую очередь, есть два типа биметаллических сенсорных систем: пластинчатые и катушечные.Оба они работают по одному и тому же принципу, как объяснялось ранее.

Единственное отличие состоит в том, что пока катушка расширяется и сжимается, чтобы повернуть пластину вращения, биметалл сжимается и изгибается. Это перемещает скользящую пластину и позволяет силиконовой жидкости перемещаться из камеры резервуара в полость. Вязкостные муфты вентилятора BGA полностью тестируются перед выпуском на вторичный рынок, чтобы гарантировать высокое качество заменяемых продуктов. Процесс включает в себя тестирование температуры включения и выключения продукта; при сравнении данных с оригинальной деталью, чтобы гарантировать правильную работу.Будучи дорогостоящим товаром на уровне оригинального оборудования, дилеры обслуживают только очень ограниченный бизнес, в то время как вторичный рынок для этого продукта делится между 8-10 поставщиками. Хотя эти поставщики заняли небольшую позицию на рынке, ни один из них не предлагает полный ассортимент. Таким образом, для поддержки разнообразного автомобильного парка в Великобритании необходимо приобретение запчастей из разных источников, что непрактично и не рентабельно.

Компания

, специализирующаяся на послепродажном обслуживании, BGA предлагает самый полный ассортимент вязкостных муфт для вентиляторов, состоящий из 60 наименований. BGA также планирует представить NTR, чтобы расширить ассортимент до 80 наименований в течение 2016 года, чтобы ассортимент оставался актуальным для рынка Великобритании. BGA покрывают 94% автомобильного парка Великобритании, оснащенного вязкостными муфтами вентилятора, и охватывают 700 областей применения, включая европейские и азиатские производители. Они также подходят для легких коммерческих автомобилей, а также для Ford Transit Mk 4, 5, 6, Mitsubishi L200 и VW Passat. Вискозиметрические муфты вентиляторов стали логичным дополнением к портфелю систем охлаждения BGA. Факторы также должны рассматривать это как сопутствующую продажу соответствующих приложений.При замене водяного насоса рекомендуется проверить правильность работы вязкостной муфты вентилятора.

На текущем рынке эту деталь можно не заметить при замене водяного насоса. Это может привести к факторам, упускающим возможность продажи, в то время как владельцу транспортного средства потенциально придется заплатить вторую плату за труд, чтобы заменить муфту на более позднем этапе.

Благодаря отличному складскому запасу и нашей логистике, широкий ассортимент вязкостных муфт для вентиляторов от BGA, несомненно, является надежным выбором с учетом фактора двигателя.Вязкостные муфты для вентиляторов — популярный, но недостаточно капитализированный сегмент на рынке запчастей.

• Компания BGA выпустила 60 образцов вязкостных муфт вентилятора и планирует выпустить еще 20 в течение 2016 года.
• Ассортимент охватывает 94% автомобильного парка Великобритании, оснащенных муфтами для 700 областей применения.
• Ассортимент включает европейские и азиатские марки, а также легкие коммерческие автомобили.
• BGA обеспечивает наиболее полный портфель среди британских поставщиков.
• По конкурентоспособной цене, благодаря тщательному тестированию с использованием оригинальных запчастей; предлагая отличное качество и производительность.
• Все детали доступны в FPS в тот же день / на следующий день.

Гидравлическая муфта двигателя с регулируемой температурой | Ваш онлайн-механик

1. Обзор

Скорость вентилятора охлаждения с приводом от клиноременного ремня увеличивается пропорционально увеличению скорости вращения двигателя. По этой причине скорость вентилятора охлаждающего вентилятора с гидравлической муфтой регулирования температуры регулирует скорость вентилятора, определяя температуру воздуха, протекающего через радиатор.Гидравлическая муфта контроля температуры содержит гидравлическую муфту с силиконовым маслом. Передача вращения на вентилятор через клиновой ремень контролируется регулировкой количества масла в рабочей камере. Когда температура низкая, скорость вращения вентилятора снижается, помогая прогревать двигатель и предотвращая шум. Когда температура двигателя высока, частота вращения вентилятора увеличивается, чтобы обеспечить достаточный объем воздуха для радиатора, тем самым увеличивая охлаждающий эффект.

2.Операция

Температура воздуха (ГОРЯЧЕЕ) при движении на малой скорости

Вращение вала гидромуфты передается на вентилятор как есть.

Температура воздуха (ГОРЯЧЕЕ) при движении на высокой скорости

Сопротивление вращения вентилятора увеличивается, и гидравлическая муфта проскальзывает, заставляя вентилятор вращаться немного медленнее, чем вал гидравлической муфты.

Температура воздуха (ТЕПЛЫЙ) при движении на высокой скорости

Биметаллическая пластина переключает путь масла и уменьшает количество рабочего масла.Это увеличивает проскальзывание рабочей камеры, что приводит к еще большему снижению скорости вращения.

Температура воздуха (ХОЛОД) при движении на высокой скорости

Масляный тракт переключается, и рабочий уровень масла еще больше понижается. В это время проскальзывание наибольшее, а частота вращения вентилятора наименьшая.

Гидравлическая система охлаждающего вентилятора с электронным управлением В гидравлической системе охлаждающего вентилятора с электронным управлением используется гидравлический двигатель для вращения вентилятора. Компьютер регулирует количество масла, поступающего в гидравлический двигатель, поэтому вентилятор вращается бесступенчато, и скорость вентилятора всегда можно отрегулировать для достижения наиболее подходящего объема воздуха.По сравнению с электрическим вентилятором, двигатель меньше и легче по весу, а также способен подавать больший объем воздуха. Однако масляный насос и система управления сложнее.

Давление сжатия двигателя

1. Проверить давление сжатия

Дать двигателю прогреться и остановиться. Снимите все свечи зажигания и проверните двигатель с полностью открытой дроссельной заслонкой, чтобы измерить давление сжатия во всех цилиндрах.

СОВЕТ:

Отсоединить разъемы всех форсунок, чтобы нельзя было впрыснуть топливо.

Снимите воспламенитель или отсоедините разъемы воспламенителя, чтобы не образовалась искра.

Полностью заряженный аккумулятор следует использовать для достижения частоты вращения двигателя более 25 об / мин.

УВЕДОМЛЕНИЕ:

Эта проверка должна быть проведена в кратчайшие сроки

.

возможно.

Example1 Двигатель NZ-FE (NZE12 #)

Давление сжатия 1471 кПа (15. кгс / см2)

Минимальное давление 1,07 кПа (11 кгс / см2)

Разница между каждым цилиндром 98 кПа (1.кгс /

см2) или менее

СОВЕТ ОБСЛУЖИВАНИЯ:

Если давление сжатия низкое, залейте небольшое количество

моторного масла в свечном отверстии. Еще раз измерьте давление сжатия.

При повышении давления сжатия Поршневое кольцо или отверстие цилиндра могут быть изношены или повреждены.

Когда давление сжатия остается низким Возможно заедание клапана, неисправное седло клапана или утечка из прокладки.

Муфты для подключения вязкостных вентиляторов КПД — информация о детали

Несмотря на то, что они входят в состав более чем 960 000 автомобилей в Великобритании, вязкостные муфты вентилятора (также известные как вязкостные или вязкостные муфты вентилятора на вторичном рынке) являются одними из малоизвестных продуктов системы охлаждения двигателя.

ОСНОВНАЯ СТАТИСТИКА

Вязкостные вентиляторные муфты используются на автомобилях с рядным расположением двигателя, в основном с задним приводом.

Место : Между шкивом водяного насоса и радиатором

Функция:

· Регулирует скорость вращения вентилятора для охлаждения двигателя

· Повышает эффективность двигателя за счет включения вентилятора при необходимости

· Снижает нагрузку на двигатель

Сборка:

Либо монтируется непосредственно на вал с фланцем, установленный на шкиве водяного насоса, либо с резьбой непосредственно на ступице водяного насоса.

МЕХАНИЗМ

В основе механизма этого изделия лежит биметаллический датчик, расположенный на передней части вискомуфта. Этот датчик расширяется или сжимается в зависимости от

от температуры, передаваемой через радиатор.

При низкой температуре:

Биметаллический датчик сжимается, закрывая клапан, поэтому силиконовая жидкость остается в резервуаре.

На этом этапе вязкостная муфта вентилятора отключается и вращается со скоростью примерно 20% от скорости вращения двигателя.

При рабочей температуре:

Биметаллический датчик расширяется, вращая клапан и позволяя силиконовой жидкости перемещаться через всю камеру к внешним краям.

Это создает достаточный крутящий момент для вращения лопастей охлаждающего вентилятора на рабочих оборотах двигателя и поддержания постоянной температуры.

На этом этапе вязкостная муфта вентилятора включается и вращается со скоростью примерно 80% от скорости вращения двигателя.

ОТКАЗ

Рекомендуется всегда проверять состояние вискомуфты вентилятора при замене водяного насоса, так как изношенная муфта будет сразу

влияют на срок службы водяного насоса.Неисправная вязкостная муфта вентилятора может застрять в положении зацепления, что означает, что она всегда будет работать на 80% от

.

скорость вращения двигателя, может вызвать шум и вибрацию на высоких оборотах и ​​приведет к увеличению расхода топлива.

С другой стороны, если вязкостная муфта вентилятора выходит из строя в отключенном положении, она не будет втягивать воздух через радиатор, что приведет к прямому срыву

.

процесс охлаждения двигателя.

Общие причины отказа включают:

· Утечка силиконовой жидкости, отсоединение муфты вентилятора

· Биметаллический датчик теряет свои свойства из-за окисления поверхности, что приводит к заеданию муфты и разъединению

· Выход из строя подшипников может произойти, если вискомуфта вентилятора не была заменена после большого пробега и состояние лопастей составляет

.

ухудшилось

Лучшая практика

При замене водяного насоса рекомендуется проверить правильность работы вязкостной муфты вентилятора.

Эту деталь можно было не заметить при замене водяного насоса. Владельцу транспортного средства потенциально придется заплатить вторую плату за труд

.

заменить муфту на более позднем этапе, и возможность продажи может быть упущена.

Система привода вентилятора с вискомуфтой

использует кольцо Horizon Flux Ring

Приводы вентилятора с вискомуфтой могут быть малоизвестны, но они обеспечивают отличное обслуживание двигателей, помогая водителям сэкономить на топливе и затратах на техническое обслуживание.Кольцо флюса Horizon лежит в основе вязкостного привода вентилятора ( также называется муфтой вентилятора ).

Посмотрите, как эта техническая металлическая деталь с порошковой окраской оказывает большое влияние на производителей тяжелых грузовиков.

Чтобы посмотреть видео о приводе вентилятора, щелкните здесь или изображение ниже.

Что такое привод вентилятора с вискомуфтой?

Приводы вентиляторов являются неотъемлемой частью системы охлаждения тяжелых грузовиков. Привод вентилятора помогает втягивать воздух через радиатор для охлаждения двигателя.Двигатели грузовиков могут сильно нагреваться, особенно когда грузовики работают на холостом ходу, например, в пробке. Очень важно охладить двигатель до того, как он перегреется, иначе двигатель может получить значительные и невероятно дорогостоящие повреждения.

Что такое флюсовое кольцо?

Цель этой части — обеспечить электрическое соединение между клапаном и блоком управления двигателем.

Сцепление приводится в действие на основании сигнала скорости вентилятора, который отправляется в ЭБУ — включая вращающееся магнитное кольцо, которое производит Horizon.

На видео выше показаны магнитный ток и ток магнитного потока, а также принцип действия клапана.

Преимущества перед фиксированным приводом вентилятора

Приводы вентилятора

с вискомуфтой не только обеспечивают необходимое охлаждение привода вентилятора, но также работают с регулируемой скоростью. Это дает им конкурентное преимущество перед фиксированными приводами вентиляторов. Приводы вязкостных вентиляторов включаются и отключаются реже, чем их аналоги с фиксированной скоростью, что:

• Снижает износ сцепления
• Уменьшает накопление пыли
• Увеличивает срок службы сцепления

Более того, вязкостные приводы вентилятора фактически передают мощность двигателю, сокращает расход топлива и снижает износ двигателя.За счет более эффективного использования топлива и меньшего износа снижается потребность в техническом обслуживании, поэтому экономия финансовых средств быстро увеличивается.

Как работает привод вентилятора с вискомуфтой?

В вязкостном приводе главный вал вращается со скоростью вращения, пропорциональной частоте вращения двигателя, в то время как корпус привода, прикрепленный к вентилятору двигателя, поддерживает отдельную скорость, установленную электронным модулем управления двигателем. Другими словами: Скорость муфты вентилятора не зависит от числа оборотов двигателя. . Клапан привода вентилятора, сцепление и резервуар с жидкостью вращаются вместе, что снижает сопротивление двигателя.

Более того, вентилятор охлаждения в вязкостном приводе может изменять свою скорость для точного соответствия требованиям к охлаждению двигателя и температуре системы охлаждения. Фиксированный вентилятор может работать только с одной скоростью.

Более эффективная конструкция вентилятора с вязкостным двигателем снижает лобовое сопротивление по всему спектру мощности. Сигнал скорости вентилятора и сцепление позволяют точно регулировать охлаждающую жидкость двигателя и наддуванный воздух, повышая эффективность.

Рычаг клапана открывается, и силиконовое масло поступает в рабочую камеру.Когда силиконовое масло протекает между входным и выходным дисками муфты, оно создает силы сдвига. Это постепенное нарастание заставляет две пластины вращаться с одинаковой скоростью, что позволяет плавно изменять скорость вращения вентилятора.

Поскольку вентилятор замедляется, когда высокая мощность не требуется, ваш автомобиль получает мощность и крутящий момент для повышения производительности двигателя и увеличения пробега. Когда необходимо охлаждение, блок управления двигателем (ECU) включает сцепление, которое снова заставляет вентилятор вращаться быстрее.

Неотъемлемая часть всего этого? Флюсовое кольцо , которое устанавливается внутри привода вентилятора и поддерживает его производительность.

Разница в кольце потока горизонта

Вы могли заметить необычайное соотношение сторон между длиной и шириной компонента. Высота делает это флюсовое кольцо сложным и трудным для производства другими производителями порошкового металла .

Для деталей из порошкового металла, если вам нужна деталь шириной 0,100, вы обычно не указываете длину больше 0.800. Но этот кусок флюса имеет соотношение 16: 1, что на вдвое больше нормального соотношения для детали такой толщины.

Все это делается с сохранением магнитных характеристик детали.

Зарядите свой дизайн энергией

Как вы можете видеть на видео, магнитное кольцо и привод вентилятора в целом играют большую роль в улучшении характеристик автомобиля.

Ищете другие способы возобновить питание автомобильного или другого электрического двигателя? Свяжитесь с нами здесь или запросите расценки ниже.

Что такое муфты вентилятора — и когда пришло время заменить вашу

Когда вы думаете об автомобильной системе охлаждения, первое, что приходит на ум, это ваш радиатор… или , может быть, ваш вентилятор охлаждения. Часто упускаемая из виду муфта вентилятора не заслуживает особого признания или внимания, но является важной частью уравнения охлаждения во многих автомобилях. Это помогает вашей системе охлаждения работать эффективно и вашему двигателю.

Но давайте начнем с самого начала.

Что такое муфта вентилятора?

Муфта вентилятора — это муфта с регулируемой температурой между валом водяного насоса и вентилятором, которая позволяет вентилятору работать на низких скоростях и отключаться на более высоких. Это позволяет двигателю работать более эффективно, снимая нагрузку, которую возлагает на него вентилятор.

Так как это работает?

Это действительно зависит от того, какой стиль муфты вентилятора вы выберете.

Основными типами являются нетепловые, тепловые и электронные. Все они используют силиконовую жидкость для включения и выключения вентилятора.

Нетермические муфты работают исключительно в зависимости от частоты вращения вала водяного насоса. На низких оборотах и ​​на холостом ходу муфта позволяет лопастям вентилятора вращаться почти в соотношении 1: 1. На высоких скоростях силиконовая жидкость внутри муфты теряет способность передавать энергию от вала к корпусу муфты вентилятора (и, следовательно, к вентилятору), и тогда вентилятор может почти свободно вращаться, снимая нагрузку с двигатель.

Нетепловая муфта обеспечивает постоянный поток охлаждающего воздуха, но всегда включена, поэтому она обеспечивает меньшую экономию топлива, чем тепловая муфта вентилятора.Однако нетермические муфты являются более дешевым вариантом, чем термические муфты.

Муфта теплового вентилятора срабатывает в зависимости от температуры под капотом. Когда горячий воздух проходит через радиатор, он нагревает термопружину, установленную в передней части сцепления. Когда пружина нагревается, она поворачивается и позволяет открываться портам клапана внутри муфты. Силиконовая жидкость, хранящаяся внутри резервуара, может проходить через эти открытые порты и попадать в рабочую зону сцепления.Это включает сцепление и приводит в движение вентилятор. Как только двигатель остынет, термопружина поворачивается назад и закрывает отверстия клапана, отключая вентилятор.

Скорость, с которой термическая муфта вентилятора вращает вентилятор, во многом зависит от того, какой именно вентилятор вы выберете. Например, на веб-сайте Summit Racing вы найдете три различных типа тепловых муфт вентилятора только от Hayden:

Тепловая муфта вентилятора для стандартного режима работы: Эта конструкция вращает вентилятор на 60-70 процентов скорости вала водяного насоса при включении и на 20-30 процентов при отключении.Он создан для фанатов с более легким звуком.

Тепловая муфта вентилятора для тяжелых условий эксплуатации: Вентилятор этого типа вращает вентилятор на 70-90 процентов скорости вала при включении для усиления охлаждения. В выключенном состоянии он крутит вентилятор на 25-35 процентов. Он используется с вентиляторами с большим шагом (шаг 2 1/2 дюйма) и хорошо работает с более высокими рабочими оборотами.

Муфта теплового вентилятора для тяжелых условий эксплуатации: Тепловентиляторы для тяжелых условий эксплуатации вращают вентилятор на 80–90% скорости вала при включении и на 20–30% при отключении.Он используется с вентиляторами с большим шагом и имеет большую рабочую поверхность, что обеспечивает более прохладную работу и более длительный срок службы.

Электроника — Работа муфты вентилятора с вязкостным двигателем

Муфта вентилятора этого типа работает как тепловая муфта, но сигнал ECM / PCM управляет уровнем включения муфты EV. Этот процесс взаимодействия в конечном итоге контролируется через ECM / PCM следующими входными переменными: температура охлаждающей жидкости, температура впускного коллектора, температура трансмиссионного масла, давление кондиционера и температура моторного масла.Эти переменные зависят от производителя, а скорость вращения вентилятора зависит от требуемого уровня охлаждения.

Как и все компоненты, муфты вентилятора изнашиваются и требуют замены.

Признаки износа муфты вентилятора

По словам Хайдена, вот некоторые признаки того, что муфта вентилятора может нуждаться в замене:

• Вентилятор слишком сильно вращается при остановке двигателя (три или более раз при выключении горячего двигателя).
• Плохая работа кондиционера на холостом ходу или низких оборотах автомобиля.
• Скорость вентилятора не увеличивается при горячем двигателе.
• Скорость вентилятора не увеличивается, пока двигатель не станет чрезмерно горячим.
• Наконечник лопасти вентилятора перемещается более чем на 1/4 дюйма спереди назад.
• Вентилятор грубо вращается или не вращается совсем.
• Чрезмерный шум вентилятора на всех скоростях из-за неисправного подшипника.
• Вибрация, усиливающаяся с увеличением оборотов двигателя.
• Утечка жидкости или скопление масла вокруг подшипника или термопружины.

Эти проблемы часто возникают из-за неисправного подшипника, который может заклинивать или иметь чрезмерный люфт, или из-за изношенной или ослабленной термопружины.

Вооружившись этой информацией, вы можете определить неисправную муфту вентилятора и заменить ее подходящей опцией послепродажного обслуживания.

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов.В 2012 году он помог создать компанию OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Вискомуфта вентилятора | Привод вентилятора с регулируемой скоростью

А теперь подумайте о 21-скоростной красавице, которая сейчас висит у вас в гараже. Ваши ноги могут быть не такими проворными, но колеса делают большую работу. Вы можете переключиться, чтобы дать столько отдачи, сколько вам нужно, чтобы подняться или спуститься с холма с относительной легкостью, и круиз или крутить педали прямо на прямом.

Вязкостная муфта вентилятора может охлаждать грузовик, трактор, строительную машину, электрогенератор или двигатель карьерного самосвала с аналогичной степенью гибкости.

Приводы

Viscous контролируют скорость вращения вентилятора двигателя с удивительной точностью. Масло выходит из резервуара в канавки, которые позволяют увеличить или уменьшить трение в зависимости от того, сколько требуется охлаждения. Эта целевая температура определяется ЭБУ автомобиля, который связан с контроллером, который открывает и закрывает клапан, выпускающий вязкую жидкость.Затем жидкость откачивается из рабочей зоны в резервуар.

Вязкостные приводы вентиляторов были основным продуктом в европейских автомобильных и внедорожных приложениях на протяжении большей части десятилетия. Большинство внедорожной техники в Соединенных Штатах также использует их. И грузовики дальнего следования начинают постепенно переходить на эту новую технологию.

Вот пять причин, почему:

1. Приводы вентилятора с вискомуфтой обеспечивают только необходимое охлаждение — ни больше, ни меньше.

Полностью регулируемые муфты — это наиболее технологичный и эффективный вариант, доступный для систем охлаждения двигателя. Унаследованная технология либо «включена», либо «выключена», либо имеет максимум две скорости. Хотя это полезно в некоторых приложениях, вязкостные приводы обеспечивают большую точность.

У этого есть множество преимуществ.

2. Когда двигатель тратит меньше энергии на охлаждение и больше на вращение колес, это означает экономию топлива.

Когда владелец автопарка грузоперевозок в Джорджии Майк Фрост модернизировал свой парк автомобилей с полностью регулируемым приводом RCV250 от Horton, он увидел улучшение экономии топлива более чем на 1/10 галлона.

Это потому, что двигатели его автомобиля получают оптимальное охлаждение каждый раз, когда едет грузовик. Когда двигатель горячий и его необходимо охладить, RCV250 вращается быстрее, пока не будет достигнута оптимальная температура. Как только это произойдет, вентилятор сильно замедлится, потребляя меньше топлива.

Это преимущество распространяется не только на грузовики для дальних перевозок. Фермеры, строители и горняки используют дизельное топливо для работы. Если их оборудование оснащено вязкостной муфтой вентилятора, они смогут получить больше от двигателя до того, как потребуется дозаправка.

3. Чем ниже вращается привод вентилятора, тем меньше шума он создает.

Это означает больший комфорт для оператора. Но это также означает соблюдение правил шума, которые продолжают ужесточаться по мере того, как население мира становится более городским.

Директива ЕС по наружному шуму устанавливает строгие ограничения на допустимые объемы, исходящие от уличного оборудования. Вентиляторы двигателя являются одним из крупнейших источников шума в автомобиле, поэтому ужесточение правил по уровню шума является важным стимулом для внедрения технологии вязкого охлаждения в Европе.

Он также появится в США, так как Управление по охране труда и окружающей среде и Агентство по охране окружающей среды исследуют способы ограничения шума.

4.Приводы вентилятора с вискомуфтой намного лучше для окружающей среды.

Каждый раз, когда работает двигатель внутреннего сгорания, образуются твердые частицы как побочный продукт цикла двигателя. Но правильное охлаждение может ограничить его и, таким образом, значительно снизить выбросы углерода.

Из-за различных норм по выбросам, действующих в разных странах мира, инженеру-конструктору есть на что обратить внимание. Но любой производитель двигателей может быть уверен, что они не только хорошо распоряжаются природными ресурсами, но и добиваются соблюдения требований правительства, когда устанавливают вязкостный привод вентилятора.

5. Полностью регулируемые муфты лучше справляются с колебаниями температуры.

В некоторых из самых суровых рабочих сред в мире, включая шахты, скачки и резкие перепады температур могут отрицательно сказаться на компонентах двигателя. Но удерживая масло в резервуаре при неработающем двигателе, вязкостные приводы могут помочь автомобилям быстрее заводиться в холодную погоду. А, напрямую реагируя на потребности двигателя в охлаждении, муфты с регулируемой частотой вращения могут помочь ему лучше работать в условиях яркого солнца.

Конечно, вязкие муфты — не единственный доступный вариант. Некоторые приложения для дальних перевозок видят, что их привод отключен до 90 процентов времени, поэтому они по-прежнему получают выгоду от включения-выключения привода.

Двухпозиционные клапаны также легко заменить, хотя вязкостные приводы также имеют длительный срок хранения, и многие из них не требуют обслуживания.

Новости | T2E — Truck Elements Express

ВЯЗКИЕ СЦЕПЛЕНИЯ ВЕНТИЛЯТОРА

Муфта вентилятора — это термостатическое сцепное устройство, контролирующее включение электрического вентилятора охлаждения, снимающее ненужную нагрузку на двигатель.При повышении температуры сцепление включается, так что вентилятор приводится в действие мощностью двигателя и перемещает воздух для охлаждения двигателя.
Он встроен в лопасти вентилятора и расположен спереди в автомобиле. Муфта вентилятора может приводиться в движение ремнем и шкивом или непосредственно от двигателя при установке на коленчатый вал двигателя. В зависимости от потребности в охлаждении вентилятор может быть включен частично или полностью.
Большинство муфт вентилятора представляют собой вязкие или «жидкостные» муфты в сочетании с биметаллической сенсорной системой, аналогичной системе термостата.Некоторые муфты имеют электронное управление (вместо биметаллической планки). Они предоставляют возможность контролировать уровень некоторых факторов, которые могут включать температуру моторного масла, температуру трансмиссионного масла, температуру охлаждающей жидкости, давление в системе переменного тока и температуру окружающего воздуха.
Вязкостные муфты вентиляторов (также известные как вязкостные вентиляторы или вязкостные муфты вентиляторов на вторичном рынке) используются на транспортных средствах (легковых и грузовых автомобилях) с линейным расположением двигателя, в основном с приводом на задние колеса. Эти вентиляторы нужны на малых оборотах и ​​на холостом ходу.Неисправный вентилятор может привести к перегреву двигателя на холостом ходу или в интенсивном движении, а также к недостаточному пробегу и потере мощности.
Для эффективного отвода тепла от транспортных средств требуются не только высокопроизводительные радиаторы, но также вентиляторы и приводы вентиляторов для максимально эффективной подачи охлаждающего воздуха. Аэродинамическое соответствие охлаждающего модуля и вентилятора обеспечивает эффективное охлаждение двигателя при оптимальных затратах.

МЕСТО РАСПОЛОЖЕНИЯ

Между шкивом водяного насоса и радиатором расположены вискомуфты вентилятора.
Биметаллический или электронный компонент управляет вентилятором в зависимости от температуры окружающей среды. Муфта Visco обеспечивает сцепление с крыльчаткой вентилятора и влияет на его скорость. Если охлаждающий воздух не требуется, муфта Visco отключается и продолжает работать на более низкой скорости. Муфта Visco приводится в действие биметаллическим элементом, который подвергается воздействию температуры окружающей среды. Нажимной штифт освобождает отверстие, и силиконовое масло течет из бака подачи в рабочую камеру. Приводной крутящий момент передается на вентилятор; бесступенчатая регулировка скорости вентилятора устанавливается автоматически в зависимости от условий эксплуатации посредством неизнашиваемого жидкостного трения.
С другой стороны, электрическая муфта Visco (см. Рисунок) управляется непосредственно датчиками. Регулятор обрабатывает значения, и импульсный управляющий ток передает их на встроенный электромагнит. Определенное управляемое магнитное поле регулирует клапан, который регулирует внутренний поток масла через якорь. Дополнительный датчик скорости вентилятора замыкает цепь регулятора. Это увеличивает чувствительность включения и выключения вентилятора. Управление потоками холодного воздуха по мере необходимости при минимизации шума и нагрузки снижает расход топлива и воздействие на окружающую среду.

НАЗНАЧЕНИЕ И СБОРКА

— Регулирует скорость вращения вентилятора для охлаждения двигателя
— Повышает эффективность двигателя за счет включения вентилятора при необходимости
— Снижает нагрузку на двигатель
Либо монтируется непосредственно на фланцевом валу, установленном на шкив водяного насоса, либо в качестве альтернативы его можно навинтить непосредственно на ступицу водяного насоса.

МЕХАНИЗМ

Вентиляторы Visco с электронным управлением используются в широком диапазоне транспортных средств — от тяжелых грузовиков до фургонов и внедорожников с мощными двигателями.Они определяют все значения температуры, необходимые для охлаждения и кондиционирования воздуха, и устанавливают точную требуемую скорость вращения вентилятора. Эта способность обеспечивать точное управление по требованию, обеспечивая при этом быстрое время отклика и низкие обороты холостого хода при отключенном приводе, положительно влияет на экономию топлива, комфорт вождения и уровень шума.
В основе этого продукта лежит биметаллический датчик, расположенный в передней части вентилятора с вязкой жидкостью. Этот датчик расширяется или сжимается в зависимости от температуры, передаваемой через радиатор.Этот интеллектуальный компонент повышает эффективность двигателя, регулируя частоту вращения вентилятора двигателя и подачу холодного воздуха.
При низких температурах:
Биметаллический датчик сжимается, закрывая клапан, поэтому силиконовая жидкость остается в камере резервуара. На этом этапе вязкостная муфта вентилятора отключается и вращается со скоростью примерно 20% от скорости вращения двигателя.
При рабочих температурах:
Биметаллический датчик расширяется, вращая клапан и позволяя силиконовой жидкости перемещаться через всю камеру к внешним краям.Это создает достаточный крутящий момент для вращения лопастей охлаждающего вентилятора на рабочих оборотах двигателя и поддержания постоянной температуры. На этом этапе вязкостная муфта вентилятора включается и вращается со скоростью примерно 80% от скорости вращения двигателя.

ОТКАЗ, ОБЩИЕ ПРИЧИНЫ

При замене водяного насоса рекомендуется всегда проверять состояние вискомуфты вентилятора. Изношенная муфта напрямую влияет на срок службы водяного насоса. Неисправная вязкостная муфта вентилятора может застрять в положении зацепления, что означает, что она всегда будет работать на 80% скорости вращения двигателя.Это может вызвать сбои в работе с высоким уровнем шума и вибрации, создание громкого завихрения при увеличении частоты вращения двигателя и увеличит расход топлива.
С другой стороны, если вязкостная муфта вентилятора выходит из строя в отключенном положении, она не будет втягивать воздух через радиатор. Это, в свою очередь, приведет к перегреву двигателя из-за нарушения процесса охлаждения.
— Утечка силиконовой жидкости, отсоединение муфты вентилятора.
— Биметаллический датчик теряет свои свойства из-за окисления поверхности, что приводит к заеданию муфты и разъединению.
— Неисправность подшипников, хотя и редко, если вискомуфта вентилятора не была заменена после большого пробега. Это приводит к ухудшению состояния лезвий.

РЫНОЧНЫЙ ПОТЕНЦИАЛ И ВОЗМОЖНОСТИ ПРОДАЖ

Будучи дорогостоящим товаром на уровне оригинального оборудования, дилеры обслуживают только очень ограниченный бизнес, в то время как вторичный рынок для этого продукта делится между 8-10 поставщиками. Хотя эти поставщики заняли небольшую позицию на рынке, ни один из них не предлагает полный ассортимент.
Важные торговые марки вискомуфты вентилятора: Behr (Hella), Mahle, NRF, Nissens, Dasis.
