Гибкие передачи и сборка шкивов

Гибкие передачи и сборка шкивов

Категория:

Слесарно-механосборочные работы

Гибкие передачи и сборка шкивов

Ременные передачи разделяются на две основные группы: передачи плоскими ремнями и передачи клиновидными ремнями. Плоскоременные передачи разделяются также на две группы: обыкновенные передачи и передачи с натяжным устройством.

Обыкновенные передачи разделяются на три типа: открытую, перекрестную и полуперекрестную. Открытая передача применяется при параллельных валах. Параллельное расположение валов является самым простым и удобным для устройства ременной передачи и благоприятным для работы ремня. На каждый из валов надевают шкив, через который перекидывают ремень. При этом оба шкива вращаются в одном направлении.

Если направление вращения шкива совпадает с направлением движения часовой стрелки, то говорят, что шкив вращается по часовой стрелке, если же оно не совпадает, то шкив вращается против часовой стрелки.

В каждой паре шкивов, связанных ременной передачей, различают ведущие и ведомые шкивы. Шкив, получающий движение от своего вала и передающий его ремню, называется ведущим, а получающий движение от ремня и передающий его валу, — ведомым.

На рис. 1, а показана открытая ременная передача. Шкив Ох является ведущим. Стрелка на рисунке указывает, что он вращается по часовой стрелке. Ведомый шкив 02 будет тоже вращаться по часовой стрелке.

Если нужно получить вращение ведомого шкива в сторону, противоположную вращению ведущего шкива, то пользуются перекрестной передачей (рис. 1,б). При этом ведущий шкив 01 вращается по часовой стрелке, а ведомый 02 будет вращаться против часовой стрелки. Валы расположены параллельно между собой.

Если валы расположены перпендикулярно друг другу, то применяют полуперекрестную передачу (рис. 1, в).

Рис. 1. Виды ременных передач: а — открытая, б — перекрестная, в — полуперекрестная, г — поперечное сечение клиновидного ремня, д — схема передачи вращения, с — поперечное сечение поликлиновидного ремня

В приводах машин применяют плоские ремни — кожаные, хлопчатобумажные цельнотканые, хлопчатобумажные шитые, тканые и прорезиненные и клиновидные. В станках применяют главным образом кожаные, прорезиненные и клиновидные. На рис. 1,г показано сечение клиновидного ремня: он состоит из нескольких рядов прорезиненной ткани, нескольких рядов корда (толстые крученые хлопчатобумажные нити), слоя резины и обертки из прорезиненной ткани.

На рис. 1, д показана клиноременная передача. Каждый из ремней укладывают в «свой» желобок на ободе шкива. При этом ремень утапливается в желобке настолько, что не касается его дна своей нижней поверхностью.

Получили распространение поликлиновидные ремни рис. 1, е. Это бесконечные плоские ремни, на внутренней поверхности которых имеются клиновые выступы, выполненные по форме клиновидных ремней (число их от 2 до 36). Выступы эти входят в соответствующие впадины шкивов.

Основным недостатком ременной передачи является проскальзывание ремня, зависящее от натяжения ремня и величины дуги, на которой ремень охватывает шкивы. При различных диаметрах шкивов в худшем положении находится меньший шкив, у которого величина охвата ремня небольшая.

Чтобы увеличить натяжение ремня и величину охвата у меньших шкивов, применяют натяжные ролики (рис. 2, а). Диаметр натяжного ролика берется равным 0,8 – 1,0 диаметра малого шкива. Он располагается на ведомой ветви у малого шкива. За счет тяжести ролика, а при необходимости и дополнительного груза или пружины, осуществляется постоянное натяжение ремня. Это обеспечивает большой угол охвата ремнем шкива, улучшает условия работы передачи, позволяет уменьшать межосевое расстояние.

Во всех видах ременных передач применяют натяжной вал. Натяжение ремня выполняется периодически путем перемещения одного из валов (рис. 2, б, в).

Способы натяжения ремня:
— электродвигатель с малым шкивом устанавливается на салазки и может перемещаться по ним. Натяжение выполняется винтом; с помощью качающейся плиты. Плита крепится шарнирно, ее положение фиксируется винтом. Натяжение осуществляется за счет силы тяжести двигателя и плиты; с помощью груза. Груз оттягивает один из валов и обеспечивает автоматическое регулирование натяжения.

Рис. 2. Способы натяжения ременных передач: а — натяжным роликом, б — салазками с установленным двигателем, в — силон тяжести электродвигателя, установленного на качающейся плите

Первые два способа применяются во всех видах технологического оборудования для любых ременных передач. Плоские ремни после вытяжки укорачивают с последующими сшивкой и склеиванием.

Сборка шкивов. Шкивы обычно изготовляются литыми из чугуна или стали. Выполняются они или со спицами, или со сплошным диском, в котором могут быть сделаны отверстия для уменьшения массы шкива. Шкивы могут быть цельными и разъемными. При расположении шкива на конце вала применяют цельные шкивы, а при расположении между подшипниками — разъемные.

Шкивы бывают одноступенчатые и многоступенчатые. На многоступенчатом шкиве имеется несколько ступеней различного диаметра.

Шкивы для клиноременной передачи по конструкции отличаются от гладких шкивов только наличием на ободе призматических канавок.

Рабочие неразъемные шкивы монтируются на валу с тугой или напряженной посадкой. Если шкив устанавливается на выступающей из подшипника шейке вала, то она может быть конической (рис. 3, а) или цилиндрической (рис. 3, б) с призматической или клиновой шпонкой. На цилиндрическом валу с призматической шпонкой делают буртик (рис. 3, в) для фиксирования положения шкива, а чтобы шкив не сдвинулся во время работы, его дополнительно крепят гайкой (рис. 3, г). Если шкив крепится клиновой шпонкой (рис. 3, в), то дополнительного крепления делать не требуется.

Установка шкива на клиновой шпонке применяется лишь в тихоходных и неответственных передачах, когда не требуется точной посадки, так как клиновая шпонка смещает ось ступицы, а при небольшой длине ее появляется перекос, что недопустимо в быстроходных тяжело нагруженных передачах. При использовании призматической шпонки смещение оси ступицы шкива значительно меньше и такие соединения являются более точными.

Если требуется весьма высокая точность, применяют шлицевые соединения – (рис. 3, г). При таком виде соединения шкивы центрируются лучше, чем на шпонках, увеличивается прочность и меньше изнашивается место посадки.

Рис. 3. Схемы сборки шкивов на валах: а – на коническом конце вала, б — на цилиндрическом конце вала со шпонкой, в — установка шкива с креплением клиновой шпонкой, г — посадка шкива на шлицевом валу; 1 – вал, 2 — шпонка, 3 – стопорный винт

Для посадки шкива на вал применяют винтовые приспособления, например стяжные скобы. Разъемный хомутик (рис. 4) надевают на вал и упирают в его буртик. Затем между спицами шкива пропускают тяги, а к торцу ступицы шкива под-кладывают планку, в которую упирается винт. Поворачивая винт и слегка ударяя через подкладку в разных местах по наружной поверхности ступицы, постепенно надвигают шкив на вал. Удары устраняют заедание шкива на валу вследствие возможных перекосов.

Разъемные шкивы можно устанавливать в любом месте по длине вала. Сборка шкива заключается в соединении шпильками двух его половинок. Проверка правильности посадки шкивов на вал сводится к проверке на биение.

Биение шкивов вызывает быстрый износ подшипников, а у передач точных быстроходных металлорежущих станков способствует повышению вибраций, увеличивающих шероховатость поверхности обрабатываемых деталей. Причинами биения шкивов являются: изгиб вала, неправильная механическая обработка шкивов и неправильная посадка их на вал при сборке.

Рис. 4. Схема посадки шкива с помощью стяжной скобы а — на биение, б — взаимной параллельности валов с помощью шнура с гирями, в — металлической линейкой, г — шнуром; I — стрелки, 2 — гиря, 3 — шкивы

Рис. 5. Схемы проверки собранного шкива:

Биение шкивов проверяют рейсмасом-чертилкой или индикатором. При проверке биения индикатором отсчет ведут по циферблату .индикатора (рис. 5, а), а при проверке чертилкой величину биения определяют щупом.

Проверяют два параллельных вала с помощью стрелок и отвеса (рис. 5,6). На концах валов укреплены стрелки, концы которых соприкасаются со шнуром. При повороте валов на 180° стрелки должны вновь соприкоснуться со шнуром. Проверку выполняют также с помощью линейки — рис. 5, в, с помощью шнура — рис. 5, г (при натягивании шнура между ободами шкивов и шнуром должен быть одинаковый зазор).

После проверки на биение надевают ремень. Для этого шкивы вращают вручную. Сначала ремень надевают на ведущий шкив, затем — на ведомый. Для надевания пользуются крючками или наводками.

Реклама:

Читать далее:

Балансировка деталей

Статьи по теме:

pereosnastka.ru

Крепление — шкив — Большая Энциклопедия Нефти и Газа, статья, страница 4

Крепление — шкив

Cтраница 4

Ремонт узла клиноременной передачи проводится при необходимости замены шкивов: При замене проверяют крепление шкивов

на валу электродвигателя и редуктора, состояние натяжения ремней. Нормально натянутые ремни должны иметь стрелу прогиба верхней ветви не более 45 мм и не менее 18 мм. Рабочие поверхности ремней должны быть гладкими, без трещин, торчащих нитей и других дефектов. Ремни в комплекте не должны отличаться по длине более чем на 10 мм. Эксплуатация передачи с уменьшенным количеством ремней не допускается.  [46]

Снимают генератор и кронштейн 3 его крепления. Блокируют маховик фиксатором 67.782 0.952 6 ( см. рис. 29), отворачивают болт крепления шкива 5 ( см. рис. 24) привода генератора и снимают шкив.  [48]

На валу водоприемника предусмотрена лыска. На левом конце вала водоприемника имеется внутренняя полость, наличие которой объясняется необходимостью размещения болта для крепления шкива во внутренней полости вала шпинделя. Вал водоприемника ввинчивают в вал шпинделя до упора.  [50]

Вполне исправный генератор производит при работе некоторый шум. Ненормальный шум или стук генератора может вызываться следующими причинами: ослабление болтов крепления генератора; ослабление гайки крепления шкива; задевание якоря за полюс при вращении; вытекание смазки из шариковых подшипников; закоксовывание смазки; износ шариковых подшипников.  [51]

Испытываемые генераторы устанавливаются на призмы 19 зажимного устройства. Вал генератора соединяют с муфтой 14 при помощи сменной головки, надеваемой с одной стороны на гайку крепления шкива генератора, а с другой стороны на шестигранную головку муфты. После этого рукояткой 12 закрепляют генератор.  [52]

При посадке шкива непосредственно на вал давление ремня на шкив, которое для плоского ремня примерно втрое больше окружного усилия, полностью передается валу и его подшипникам. В материале вала возникают напряжения изгиба, он деформируется; если на нем сидят зубчатые колеса, они при этом МОГУТ перекоситься настолько, что правильность зацепления их с сопряженными колесами заметно нарушится. При таком креплении шкива нередко возникают поперечные колебания вала, особенно при высоких числах оборотов шкива, неполной уравновешенности вала вместе с сидящими ни нем деталями и применении не цельных ремней. Эти явления в особенности нежелательны для шпинделей станков, на которых выполняются чистовые и отделочные операции. Поэтому в современных моделях станков часто прибегают к разгрузке шпиндели ( или другого вала, который должен быть связан со шкивом) от давления ремня. Для этого приводной шкив монтируется на отдельных опорах, не связанных со шпинделем или ведомым валом, с которым он соединяется шпонками, шлицами, муфтой или каким-либо другим способом, обеспечивающим передачу необходимого крутящего момента. Примеры иких конструкций приведены на фиг.  [53]

Далее следует проверить и при необходимости подтянуть приводной ремень генератора и водяного насоса, проверить крепления генератора к двигателю, реле-регулятора к брызговику, проводов на зажимах генератора и реле-регулятора. Следует очистить генератор и реле-регулятор от загрязнений и пыли, продуть изнутри шинным насосом для удаления пыли. Затем следует подтянуть гайку крепления шкива и стяжные винты крышек генератора. Проверку состояния щеток и зачистку контактных колец следует проводить через 60 тыс. км пробега.  [54]

Поворачивать коленчатый вал следует только по часовой стрелке либо за болт крепления шкива привода генератора, либо приспособлением 67.781 1.950 9 за шкив распределительного вала. Не допускается поворачивать коленчатый вал за болт крепления шкива распределительного вала, так как можно повредить болт.  [55]

При наколачивании шкива клиновая шпонка направляет вал по пазу, и после посадки на место шкив заклинивается на валу окончательно. Хорошо заклиненная шпонка надежно предохраняет шкив от осевого смещения и не требует дополнительных стопорных устройств. Дополнительные стопорные устройства с помощью упорных колец или специальных винтов нужны при креплении шкивов призматическими шпонками.  [56]

Болты у обода следует располагать как можно ближе к центру тяжести его сечения с целью уменьшения изгибающего момента. Поэтому целесообразнее применять шпильки вместо болтов. Болты у ступицы следует приближать к оси вала — это увеличивает жесткость и надежность крепления шкива на валу.  [57]

Страницы:      1    2    3    4

www.ngpedia.ru

Крепление — шкив — Большая Энциклопедия Нефти и Газа, статья, страница 3

Крепление — шкив

Cтраница 3

Для снятия шкива и шестерни блока КПЕ при ремонте верньерно-шкального устройства необходимо: снять нить ( трос) со стрелкой; отвинтить винт крепления шкива к основанию блока УК.  [31]

Для эксплуатации скважин с расстоянием между устьями 5 — 13 м разработана конструкция установки с уменьшенным расстоянием между внутренними стойками вспомогательной рамы, предусматривающая крепление двухручьевых шкивов непосредственно на стойках. Регулировку расстояния между осями четырехручьевых шкивов производят изменением длины горизонтальной тяги.  [32]

При невыполнении этих условий ремни будут сбегать со своих ручьев, иметь неравномерный натяг, быстро изнашиваться и создавать осевые нагрузки на подшипники трансмиссионных валов и на крепление шкива на трансмиссионном валу бурового насоса, что может привести к авариям, сбросу шкива с вала и преждевременному выходу из строя коренных подшипников трансмиссионных валов. Натяжение клиновидных ремней выполняется при помощи специальных стяжек, постоянно установленных между рамами силовых агрегатов.  [33]

Срыв резьбы более двух ниток восстанавливается наваркой к нарезанием резьбы номинального размера: под гайки крепления подшипников 2МЗЗ X 1 5 и 1М14 X 1 5 под гайку крепления шкива.  [34]

Средний ремонт проводится через 6 месяцев работы, и, помимо текущего ремонта, в него входят проверка состояния роликов, неподвижных кольцевых вкладышей и скребка, а также крепления шкива и.  [35]

Помимо этого при выполнении операций ТО-2 очищают наружные поверхности генераторов и регуляторов от пыли и грязи и проверяют крепление проводов к выводам генератора и регулятора напряжения, затяжку гайки крепления шкива и стяжных шпилек генератора.  [36]

Чугунные шкивы диаметром до 300 350 мм изготовляют с диском, в котором предусматриваются отверстия круглой формы ( рис. ПО, а, б) для уменьшения веса и удобства крепления шкива на станке при его механической обработке.  [37]

Чугунные шкивы диаметром до 3004 — 350 мм изготовляют с диском, в котором предусматриваются отверстия круглой формы ( рис. НО, а, б) для уменьшения веса и удобства крепления шкива на станке при его механической обработке.  [38]

При ТО-1, кроме работ, проводимых при ЕО, необходимо: очистить поверхность теплообмена конденсатора и воздухоохладителя устранить неплотности в аппаратах, оборудовании и трубопроводах; проверить настройку реле давления; проверить крепление шкивов двигателя, компрессора, генератора и вентиляторов.  [39]

Посадка шкива на шейку вала производится от зазора 0 02 мм до натяга 0 03 мм. Крепление шкива выполняется болтом с шайбой, ввинченным в резьбовое отверстие вала.  [40]

Конец вала под консольный шкив делается большей частью цилиндрическим, реже — коническим ( фиг. Для крепления шкива в осевом направлении служат стопорные винты или торцевые шайбы, прижимаемые к ступице шкива гайкой ( фиг.  [41]

Простейшая конструкция узла ведущего двигателя представляет собой электродвигатель с насаженным на вылет его вала приводным шкивом. К посадке и способу крепления шкива на валу двигателя предъявляются такие же жесткие требования, как и к посадке маховика на ведущий вал.  [43]

Поворачивать коленчатый вал следует только по часовой стрелке либо за болт крепления шкива привода генератора, либо приспособлением 67.781 1.950 9 за шкив распределительного вала. Не допускается поворачивать коленчатый вал за болт крепления шкива распределительного вала, так как можно повредить болт.  [45]

Страницы:      1    2    3    4

www.ngpedia.ru

Шкив коленвала: снятие, установка | АВТОСТУК.РУ

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Содержание статьи:

1. Почему трудно снять шкив?
2. Как открутить шкив коленвала?
3. Снятие шкива.
4. Как правильно установить шкив?
5. Видео.



Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).



№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.



№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

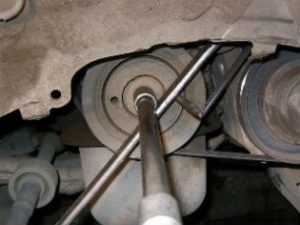

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.





Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой. Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».



Как открутить гайку шкива:

1. Поставить авто на яму или эстакаду.
2. Поднять ручной стояночный тормоз.
3. Включить 4 скорость на КПП, поставить упоры под колеса.
4. Не сильно постучать по граням гайки.
5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.



Если гайка шкива не откручивается:

1. Перевести ручку коробки на нейтралку.
2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».





Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:

1. Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
2. Снять колесо.
3. Демонтировать и снять воздушный фильтр с корпусом.
4. Снять защитный кожух.
5. Ослабить натяжитель ремня и снять ремень генератора.
6. Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
7. Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.





Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив. Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.



Установка шкива на коленвал

Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.





Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.

Вариант откручивания болта шкива коленвала поликлиновым ремнем.

Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).

How to remove the crankshaft pulley bolt. Болтовое соединение.

Как затянуть шкив коленчатого вала очень быстро.

Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

autostuk.ru

КРЕПЛЕНИЕ ДЕТАЛЕЙ НА ВАЛАХ ЭЛЕКТРОДВИГАТЕЛЕЙ

Любая электромашина имеет вал, который должен быть механически соединен с подвижными звеньями механизма. С этой целью на валу электродвигателя устанавливается и закрепляется зубчатое колесо, муфта, шкив или какое-либо другое устройство для передачи движения.

Выбрав двигатель, конструктор уже не волен выбирать способ крепления деталей на его валу, так как этот способ почти всегда предопределен изготовителем двигателя. Роль конструктора в этом случае сводится к правильной оценке функциональных и технологических свойств соединения вала с закрепленной на нем деталью и к конструированию этой детали.

В приведенных в пособии электродвигателях (см. гл.5) предусматриваются следующие виды соединений валов с установлен­ными на них деталями:
а) соединение с помощью конического или цилиндрического штифта;
б) соединение с помощью шпонки, в малогабаритных двигателях — обычно сегментной;
в) соединение с помощью поперечного штыря;
г) соединение с помощью установочного винта.

Форма и размеры концов валов двигателей регламентированы ГОСТ 12081-66. Конструкция, размеры и точность концов валов приводятся в габаритном чертеже двигателя.

При установке детали на цилиндрический конец вала необходимо выбрать посадку, обеспечивающую достаточную точность центрирования и в то же время гарантирующую простую сборку и разборку узла. Обычно используется одна из посадок с зазором. Из-за несимметричного расположения зазора между валом и от­верстием возможно возникновение эксцентриситета, наибольшая величина которого равна половине максимального зазора. Для уменьшения эксцентриситета нужно было бы выбрать переходную посадку или даже посадку с гарантированным натягом, но этого делать не следует, поскольку в этом случае при сборке можно повредить подшипники или вал ротора двигателя.

Примеры крепления деталей на валах электродвигателей приведены на схемах 3.1-3.5.

3.1 Крепление детали при помощи штифта.1. Штифтование деталей, закрепляемых на гладком цилиндрическом конце вала двигателя, используют, если никаких других способов передачи вращающего момента не предусмотрено. Для этого применяют конические штифты по ГОСТ 3129-70 или цилиндрические штифты по ГОСТ 3128-70. Применение конических штифтов предпочтительнее, так как надежность такого соединения выше. Вероятность произвольного выпадения пра­вильно запрессованного штифта ничтожна.
2. В сопряжении вала и отверстия используется посадка с нулевым зазором или одна из переходных посадок с малым возможным натягом. Расположение поля допуска вала и квалитет указываются изготовителем двигателя.
3. Частая разборка не желательна, так как выпрессовка штифта достаточно сложна.
4. При конструировании необходимо предусмотреть возможность штифтования до установки двигателя на место, поэтому закрепленная на валу деталь по своему диаметру должна свободно проходить через расточку корпусной детали.

3.2 Установка детали на валу с помощью сегментной шпонки.1. На конце вала заводом-изготовителем двигателя должна быть установлена сегментная шпонка или предусмотрен паз для нее.
2. В сопряжении вала и отверстия используется посадка с нулевым зазором, что в сочетании с сопряжением шпонки и паза в отверстии детали обеспечивает достаточно тугое соединение, предотвращающее произвольное перемещение детали на валу. Расположение поля допуска вала и квалитет указываются изготовителем двигателя.
3. В ответственных случаях для исключения осевого смещения детали применяется стопорный винт 1. Используется винт с плоским концом по ГОСТ 1477-93 или винт с коническим концом по ГОСТ 1476-93. В последнем случае необходимо предварительное засверливание вала.
4. Процесс сборки удобен и малотрудоемок, но разборка, как правило, требует применения специального съемника.

3.3 Установка детали на конце вала со шпонкой и резьбой.1. На конце вала заводом-изготовителем двигателя предусмотрена сегментная шпонка и резьба. Шпонка обычно входит в комплект двигателя и поставляется вместе с ним.
2. Гайка 1 надежно удерживает установленное на валу зубчатое колесо от осевого смещения. В особо ответственных случаях может быть использовано одно из средств, предотвращающих самоотвинчивание гайки: например, установка пружинной шайбы по ГОСТ 6402-70.
3. В сопряжении вала и отверстия используется посадка с небольшим гарантированным зазором. Расположение поля допуска вала и квалитет указываются изготовителем двигателя. Такая посадка обеспечивает простую сборку и разборку.
4. Желательно, чтобы установленная на валу деталь не выходила по своему диаметру за пределы посадочного отверстия двигателя, для того чтобы ее можно было закрепить до установки двигателя в механизм.
5. О необходимости запаса длины резьбы S см. п.З конструкции 3.5.

3.4 Установка детали на конце вала со шпонкой и резьбой.1. Приведенная конструкция во всех отношениях аналогична конструкции 3.3 и используется для тех же типов двигателей.
2. По такому принципу на концах валов двигателей устанавливаются червяки, зубчатые колеса с широкими венцами или зубчатые колеса с венцом, отнесенным от торца Б двигателя на расстояние, большее, чем длина выступающей части вала.
3. Так как точка приложения рабочей нагрузки при таком закреплении детали расположена на значительном расстоянии от передней опоры вала двигателя, жесткость конструкции оказывается пониженной.
4. Вместо шестигранной гайки в этой конструкции часто используют круглую гайку со шлицом на торце по ГОСТ 10657-0.

3.5 Установка детали на конце вала с поперечным штырем и резьбой.1. Закрепляемая на валу деталь 1 центрируется своим отверстием на цилиндрическом участке вала двигателя. Вращающий момент передается за счет того, что штырь 2 входит в клиновой паз детали 1. Боковые стороны паза прижимаются к штырю гайкой 3.
2. При затягивании гайки исключаются боковые зазоры, так как контакт между штырем и пазом происходит не по его дну, а по боковым сторонам.
3. Необходимо обеспечить запас длины резьбы S, чтобы гайка не смогла упереться в конец нарезанной части вала раньше, чем закрепляемая деталь займет нужное осевое положение. 5 Длина нарезанной части вала указана в габаритном чертеже двигателя (см. гл.5).
4. О посадке з сопряжении вала и отверстия см. п. З конструкции 3.3.

---

Дата добавления: 2017-11-30; просмотров: 786;

---

znatock.org

Посадка — шкив — Большая Энциклопедия Нефти и Газа, статья, страница 1

Посадка — шкив

Cтраница 1

Посадки шкивов на валы и натяжные устройства клиноременных передач также аналогичны плоскоременным. Однако для клиноременных передач натяжные устройства в целях компенсации вытяжки ремня и возможности свободного надевания нового должны предусматривать возможность увеличения межцентрового расстояния А на 3 0 % и уменьшения на 1 5 % от расчетной длины ремня. Кроме того, для клиноременных передач угол обхвата имеет значительно меньшее значение, поэтому натяжной ролик обычно располагается с внутренней стороны ремня. Такой ролик называется оттяжным. Он не изгибает ремень в противоположную сторону, что способствует повышению долговечности передачи.  [1]

Посадки шкивов на валы и натяжные устройства клиноременных передач также аналогичны плоскоременным. Однако для клиноременных передач по ГОСТ 1284 — 68 натяжные устройства в целях компенсации вытяжки ремня и возможности свободного надевания новых должны предусматривать возможность увеличения межцентрового расстояния А на 3 0 % и уменьшения на 1 5 % от расчетной длины ремня.  [2]

Посадка шкивов с помощью клиновых шпонок несколько отличается ст описанного способа.  [3]

Посадка шкива на шейку вала производится от зазора 0 02 мм до натяга 0 03 мм. Крепление шкива выполняется болтом с шайбой, ввинченным в резьбовое отверстие вала.  [4]

Для посадки шкивов следует применять специальные винтовые приспособления, например, винтовые скобы ( рис. 17) или винты с планками на трех опорах, которыми нажимают в торец ступицы шкива.  [5]

После посадки шкивов проверяют правильность их взаимного расположения. При этом за базовый следует принимать тот шкив, положение которого регулировать труднее.  [6]

Проверка посадки шкива на валу ( при ременной передаче), состояния соединительных муфт, посадки ротора на валу и правильности направления его вращения и соответствия кожуху ( правый и левый) и наличия необходимых зазоров.  [7]

Проверить посадку шкива на вал, предварительно отогнув стопорную шайбу, и отвинтить гайку.  [8]

При посадке шкива на клиновую шпонку дополнительного крепления не требуется.  [9]

При посадке шкивов на концы вала делают взаимную пригонку шпонок и пазов по валу и ступице, а затем, очистив и смазав машинным маслом посадочные места, осуществляют посадку. Посадка производится после установки и закрепления вала в подшипниках.  [10]

При посадке шкива непосредственно на вал давление ремня на шкив, которое для плоского ремня примерно втрое больше окружного усилия, полностью передается валу и его подшипникам. В материале вала возникают напряжения изгиба, он деформируется; если на нем сидят зубчатые колеса, они при этом МОГУТ перекоситься настолько, что правильность зацепления их с сопряженными колесами заметно нарушится. При таком креплении шкива нередко возникают поперечные колебания вала, особенно при высоких числах оборотов шкива, неполной уравновешенности вала вместе с сидящими ни нем деталями и применении не цельных ремней. Эти явления в особенности нежелательны для шпинделей станков, на которых выполняются чистовые и отделочные операции. Поэтому в современных моделях станков часто прибегают к разгрузке шпиндели ( или другого вала, который должен быть связан со шкивом) от давления ремня. Для этого приводной шкив монтируется на отдельных опорах, не связанных со шпинделем или ведомым валом, с которым он соединяется шпонками, шлицами, муфтой или каким-либо другим способом, обеспечивающим передачу необходимого крутящего момента. Примеры иких конструкций приведены на фиг.  [11]

Выбираем шпонку для посадки шкива клиноременной передачи.  [12]

При проектировании клиноремен-ных передач посадка шкивов на вал выполняется со шпоночным соединением.  [14]

Страницы:      1    2    3

www.ngpedia.ru

2.12.2. Установка

1. Установите задние кожухи зубчатого ремня в последовательности, обратной снятию. Проверьте, чтобы главная крышка правильно совместилась с крышкой на водяном насосе.

2. На двигателях С16 NZ2 1,8 и 2,0 л установите упорную шайбу (см. рис. Установка упорной шайбы на коленчатый вал) и сегментную шпонку на торец коленчатого вала (см. рис. Установка сегментной шпонки на коленчатый вал). Установите шкив коленчатого вала (см. рис. Установка шкива зубчатого ремня на коленчатый вал) и закрепите его болтом с шайбой, затянув болт требуемым моментом в два этапа. Для удерживания коленчатого вала от проворачивания при затягивании болта помощник должен включить любую передачу и нажать тормоз (см. рис. Установка шайбы и болта крепления шкива коленчатого вала, Затягивание болта крепления шкива коленчатого вала требуемым моментом, Затягивание болта крепления шкива коленчатого вала доворачиванием его на требуемый угол).

3. На двигателях 1,4 и 1,6 л кроме двигате лей С16 NZ2 установите на коленчатый вал сегментную шпонку и шкив коленчатого вала (см. рис. Установка шкива коленчатого вала на двигателе 1,6 л).

4. Установите шкив распределительного вала, при этом установочный штифт на распределительном валу должен войти в отверстие шкива и закрепите шкив болтом, затянув его требуемым моментом (см. рис. Установка шкива распределительного вала, Затягивание болта крепления шкива распределительного вала на двигателе 2,0 л). При затягивании болта крепления шкива удерживайте распределительный вал от проворачивания гаечным ключом за шлицы между кулачками третьего и четвертого цилиндров. Проверьте состояние прокладки крышки головки блока цилиндров и, при необходимости, замените ее. Установите прокладку и крышку головки блока цилиндров (см. рис. Установка прокладки крышки головки блока цилиндров). Установите кронштейны крепления высоковольтных проводов под болты крепления крышки головки блока цилиндров и привинтите крышку болтами (см. рис. Затягивание болтов крепления крышки головки блока цилиндров). Подсоедините шланг вентиляции картера к крышке головки блока цилиндров.

5. Временно установите шкив вспомога тельного приводного ремня на коленчатый вал и проверьте, что установочные метки на шкиве коленчатого вала и шкиве распределительного вала совмещены с указателями. Снимите шкив вспомогательно о приводного ремня с коленчатого вала, затем оденьте зубчатый ремень на шкивы, начиная со шкива коленчатого вала (см. рис. Установка зубчатого ремня на двигателе 2,0 л).

6. Установите шкив вспомогательного приводного ремня на коленчатый вал и закрепите болтами, затянув их требуемым моментом. Для удерживания коленчатого вала двигателя от проворачивания при затягивании болтов крепления шкива коленчатого вала помощник должен включить любую передачу и нажать на тормоз (см. рис. Установка шкива коленчатого вала на двигателе 1,6 л, Завинчивание болтов крепления шкива коленчатого вала на двигателе 2,0 л).

7. Отрегулируйте натяжение зубчатого ремня.

8. На моделях с двигателем 1,6 л с усилителем рулевого управления установите насос усилителя рулевого управления.

9. Установите внешний кожух зубчатого ремня, а на двигателях С16 NZ2 1,8 и 2,0 л подсоедините электрический разъем к датчику указателя температуры.

10. Установите приводной ремень генератора и отрегулируйте его натяжение.

11. На двигателях С16 NZ2 1,8 и 2,0 л с усилителем рулевого управления установите приводной ремень насоса усилителя рулевого управления и отрегулируйте его натяжение.

12. Подсоедините провод массы к аккумулятору.

carmanz.com
